Service

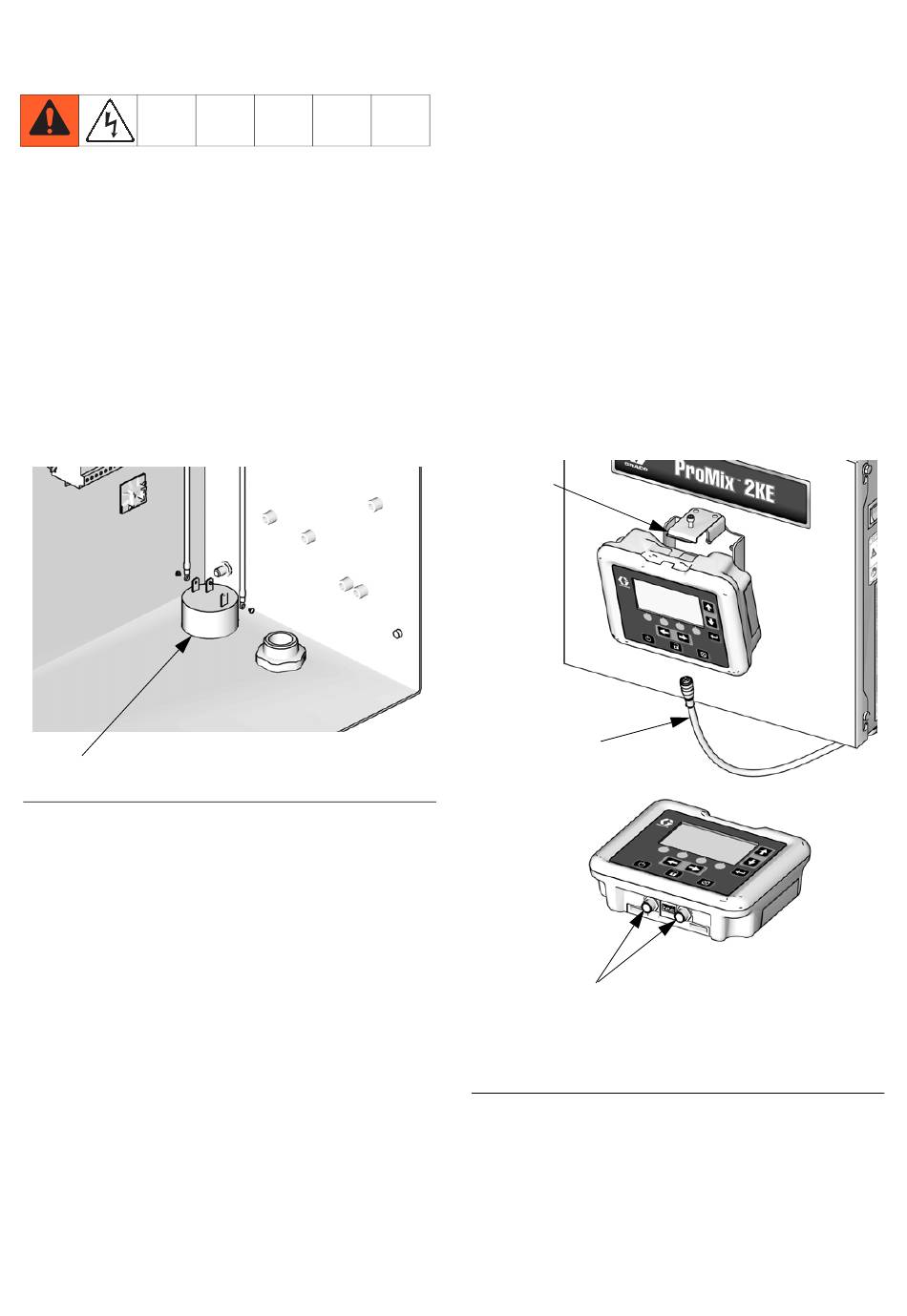

Alarm vervangen
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16. Schakel de stroomtoevoer uit.
2. Open de bedieningskast.
3. Koppel alle alarmdraden los van het alarm (311).
4. Schroef de vergrendel-/montagemoer van het alarm
los om het alarm te verwijderen.
5. Assembleer het nieuwe alarm. Sluit de alarmkabels
weer aan.
6. Sluit de bedieningskast en schakel de stroom weer in.
311
A
. 12. Alarm vervangen
FB
22
Displaymodule vervangen
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16.
2. De displaymodule (63) klikt stevig vast in de
montagebeugel (49). Om deze te verwijderen, trekt u
deze aan de voorkant van de beugel omhoog en trekt
u de displaymodule er tegelijkertijd uit.
3. Koppel de CAN-kabel (64) los.
4. Vervang door een nieuwe displaymodule.
5. Sluit de CAN-kabel (64) weer aan, zoals afgebeeld.
6. Volg de instructies in Handleiding 3A1244 voor het
bijwerken van de software op de nieuwe
geavanceerde displaymodule.
Hier
omhoog-
trekken.
ti16453a
A
. 13. Displaymodule vervangen
FB
64
J6
Hier kabel (64) aansluiten
(een van beide poorten).
ti16672a
ti16604a
3A1685T
