1. Pluskabel (+) van de accu
Belangrijk:
Als u ooit de accu verwijdert,
moet u ervoor zorgen dat de bouten van
de accuklem zijn gemonteerd met de
boutkoppen aan de onderkant en de moeren
aan de bovenkant. Als de bouten van de klem
andersom zitten, kunnen zij in aanraking
komen met de hydraulische leidingen als u
de maai-eenheden verplaatst.
7.
Om corrosie van de accuklemmen te voorkomen,
moet u een dun laagje Grafo 112X vet (Toro
onderdeelnr. 505-47) of dunvloeibare smeerolie
aanbrengen.
8.
Schuif het rubberen stofkapje over de pluspool
om eventuele kortsluiting te voorkomen.
9.
Plaats het accudeksel.
4
De hellingshoekindicator
controleren
Benodigde onderdelen voor deze stap:
1
Hoekindicator (draagbaar)
Procedure
1.
Parkeer de machine op een vlak, horizontaal
oppervlak.
2.
Controleer of de machine horizontaal staat door
een draagbare hoekindicator (geleverd bij de
machine) op de dwarsstang van het frame bij de
brandstoftank te plaatsen

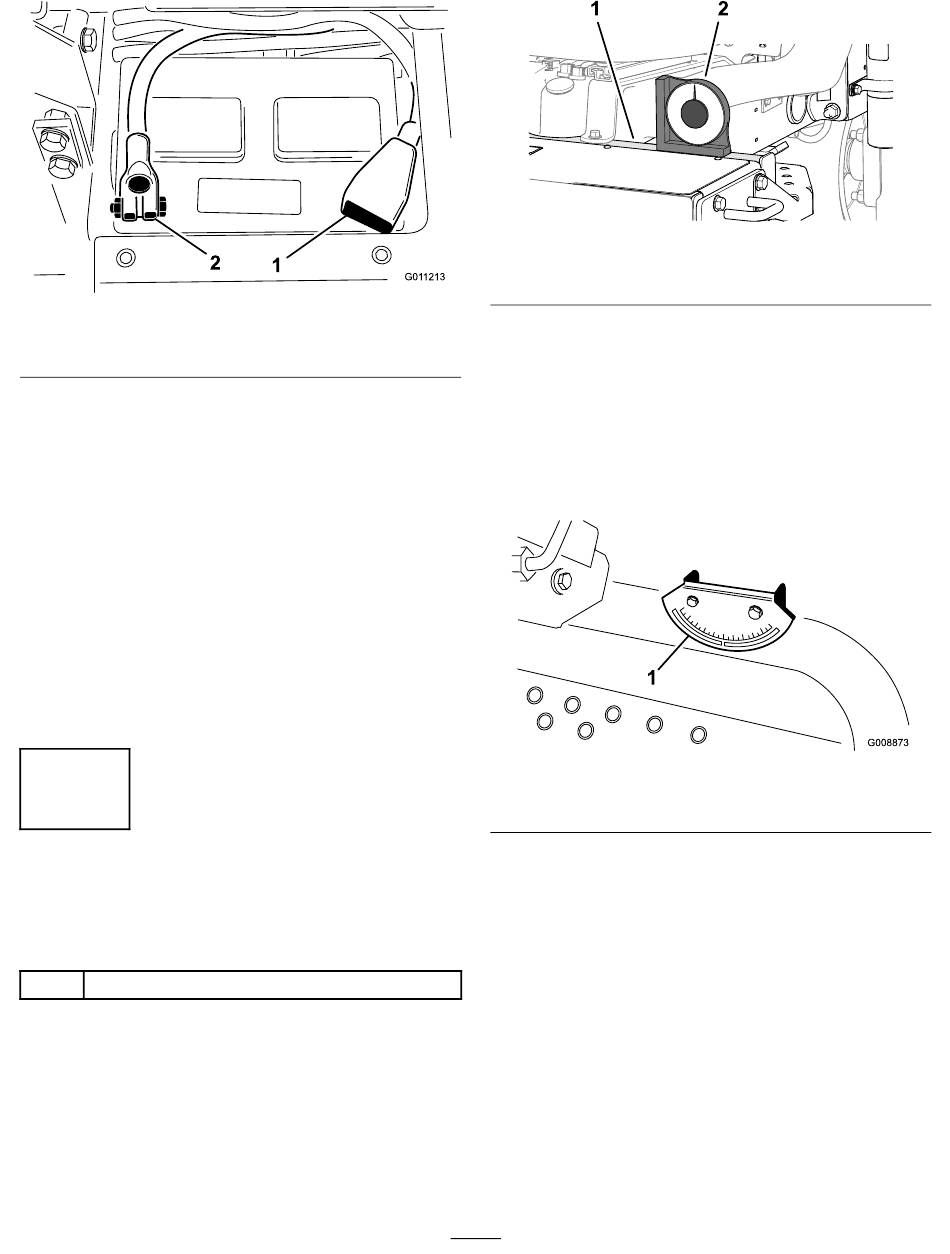

Figuur 5
2. Minkabel (-) van de accu
(Figuur
6).
1. Dwarsstang (frame)
g011213
3.
Als de hoekindicator geen 0° aangeeft, verplaats
de machine dan naar een plaats waar de
draagbare hoekindicator wel 0° aangeeft.
4.
Controleer de hellingshoekindicator die is
gemonteerd op de stuurbuis van de machine
(Figuur
7).
Opmerking:
aan te geven vanuit de bestuurderspositie.
1. Hoekindicator
5.
Als de hellingshoekindicator geen 0° aangeeft,
moet u de 2 schroeven en 2 borgmoeren
losdraaien waarmee de hoekindicator aan
de montagebeugel is bevestigd, de indicator
aanpassen zodat deze 0° aangeeft en de bouten
en schroeven vastdraaien.
15
Figuur 6
2. Draagbare hoekindicator
De hellingshoekindicator dient 0°
Figuur 7
g353081
g008873
