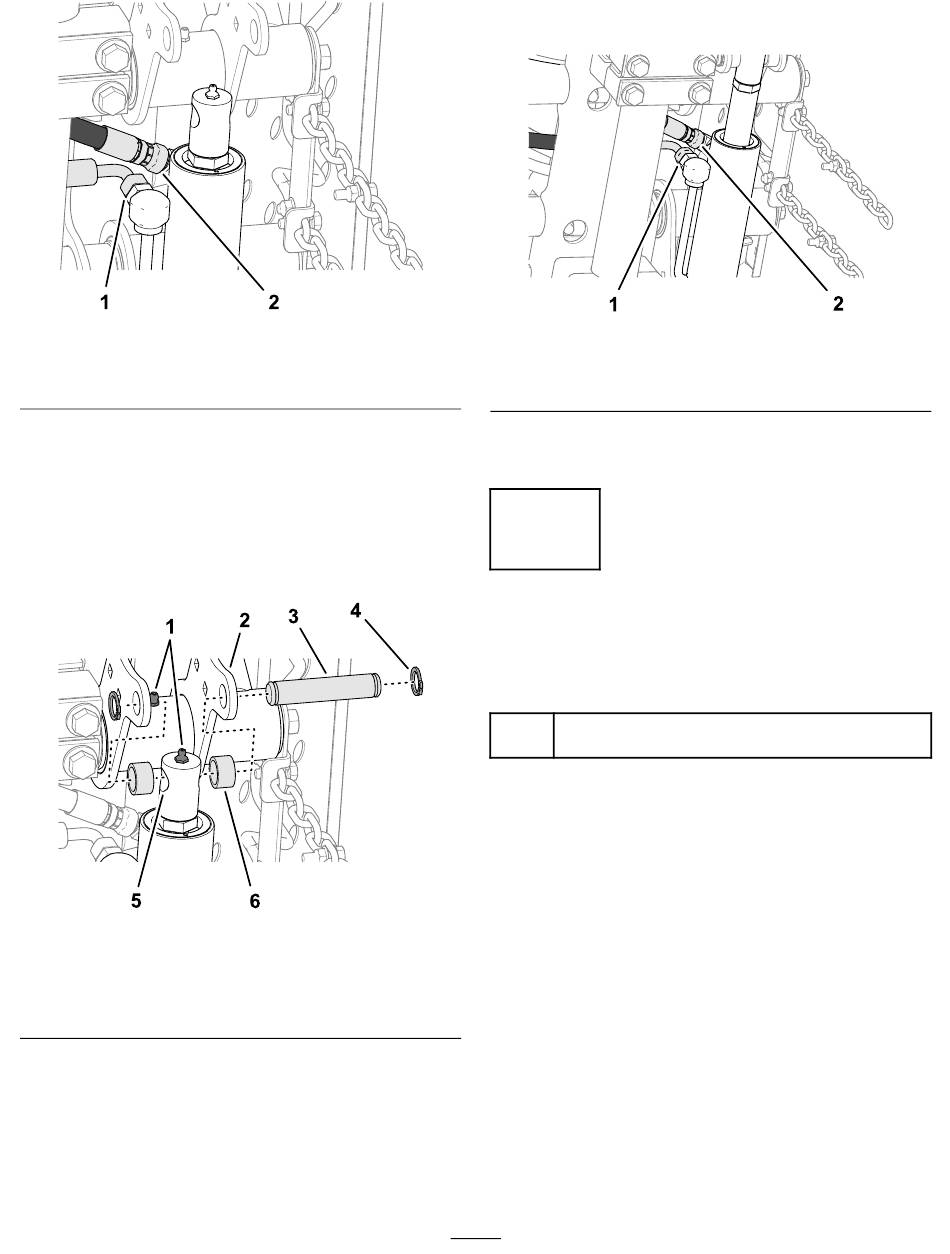

Figuur 14
1. Rechte wartelfitting
(retourslang)
3.
Wikkel een doek rond de slangfittings.
4.
Beweeg de hefcilinderstang langzaam tot deze
uitgelijnd is met de gaten in de flenzen van de
rechter hefarm
(Figuur
Belangrijk:
Er komt wat hydraulische
vloeistof bij de slangfittings naar buiten
wanneer u de hefcilinderstang beweegt.
Figuur 15
1. Smeernippel
2. Flens van hefarm (rechts)
3. Montagepen
5.
Monteer de stang aan de flenzen met
de montagepen, 2 afstandsstukken en 2
seegerringen
(Figuur
6.
Breng nr 2 vet op lithiumbasis aan op de
smeernippels van de hefarm en de hydraulische
cilinder
(Figuur
15).
2. 90° wartelfitting (hefslang)
15).
4. Seegerring
5. Hefcilinderstang
6. Afstandsstuk
15).
7.
Draai de wartelfitting van de retour- en de
hefslang aan tot 37 à 45 N·m.
g346440
1. Rechte wartelfitting
(retourslang)
8.
Neem de hydraulische vloeistof van de machine
op.
7
De draagframes aan de
maai-eenheden bevestigen
Benodigde onderdelen voor deze stap:
Maai-eenheid (optioneel onderdeel – afzonderlijk
3
bestellen)
De maai-eenheden voorbereiden
1.
Haal de maai-eenheden uit de dozen.
2.
Stel de maai-eenheden af zoals beschreven in de
Gebruikershandleiding van de maai-eenheden.
g346439
De draagframes voor de voorste
maai-eenheden monteren
Maai-eenheid met koppelingen
Opmerking:
onderdeel van de optionele set met hefarmen.
1.
Lijn de gaten in de platen van het voorste
draagframe uit met de gaten in de
bevestigingsplaten van de maai-eenheid
(Figuur
17).
18
Figuur 16
2. 90° wartelfitting (hefslang)
De voorste draagframes zijn een
g346476
