Onderhoud riemen
Onderhoud van de riemen
van de motor
Onderhoudsinterval: Na de eerste 10
bedrijfsuren—De conditie en
de spanning van alle riemen
controleren.
Om de 100 bedrijfsuren—De conditie en de
spanning van alle riemen controleren.
Riem van wisselstroomdy-
namo/ventilator spannen
1.
Maak de machine klaar voor onderhoud; zie
Vóór onderhoudswerkzaamheden (bladz.
2.
Ontgrendel en open de motorkap.
3.
Controleer de riemspanning door de riem
in het midden tussen de poelies van de
wisselstroomdynamo en de krukas in te drukken.
Opmerking:
Met een kracht van 98 N zou de
riem 11 mm moeten bewegen.

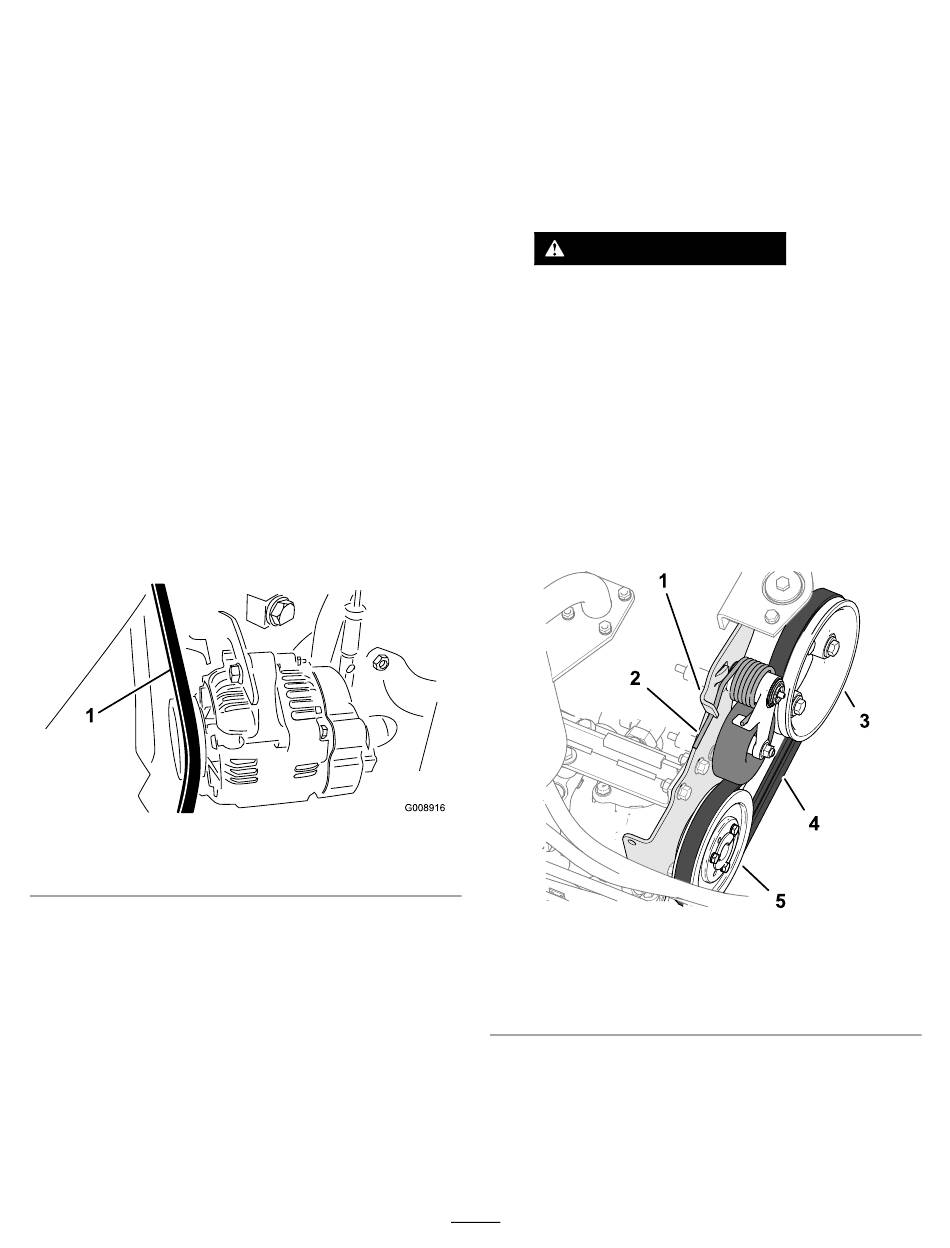

Figuur 80
1. Riem van wisselstroomdynamo/ventilator
4.
Als de speling niet correct is, voltooi dan de
volgende procedure om de riem te spannen:
A.
Draai de bout los waarmee de beugel is
bevestigd aan de motor en draai de bout
los waarmee de wisselstroomdynamo is
bevestigd aan de beugel.
B.
Plaats een breekijzer tussen de
wisselstroomdynamo en de motor en
wrik de wisselstroomdynamo naar buiten
toe.
C.
Als de juiste riemspanning is
verkregen, draait u de bouten van de
wisselstroomdynamo en de beugel vast om
de afstelling te borgen.
5.
Sluit en vergrendel de motorkap.
De aandrijfriem van de hydrostaat
vervangen
1.
Steek een dopschroevendraaier of een stukje
buis in het uiteinde van de spanveer van de riem.
WAARSCHUWING
Wanneer u de aandrijfriem van de
hydrostaat vervangt, moet u spanning
van de veer halen, die onder zware
belasting staat. Als u de spanning op
een onjuiste manier van de veer haalt,
kan dit leiden tot ernstig letsel.
45).
Wees voorzichtig wanneer u de spanning
van de veer haalt.
2.
Duw het einde van de riemspanveer naar
benden en uit de inkeping in de lip van de
pompbevestiging en beweeg het veeruiteinde
naar voren
g008916
1. Lip van pompbevestiging
2. Riemspanveer
3. Motorpoelie
3.
Plaats de riem terug.
4.
Duw het uiteinde van de riemspanveer naar
beneden en naar binnen en lijn het uit in de
inkeping van de lip van de pompbevestiging.
59
(Figuur
81).
Figuur 81
4. Drijfriem
5. Poelie van de hydrostaat
g350053
