Opmerking:
Bewaar de koppeling van de
taatsas en de flenskopschroeven.
1. Koppeling van taatsas

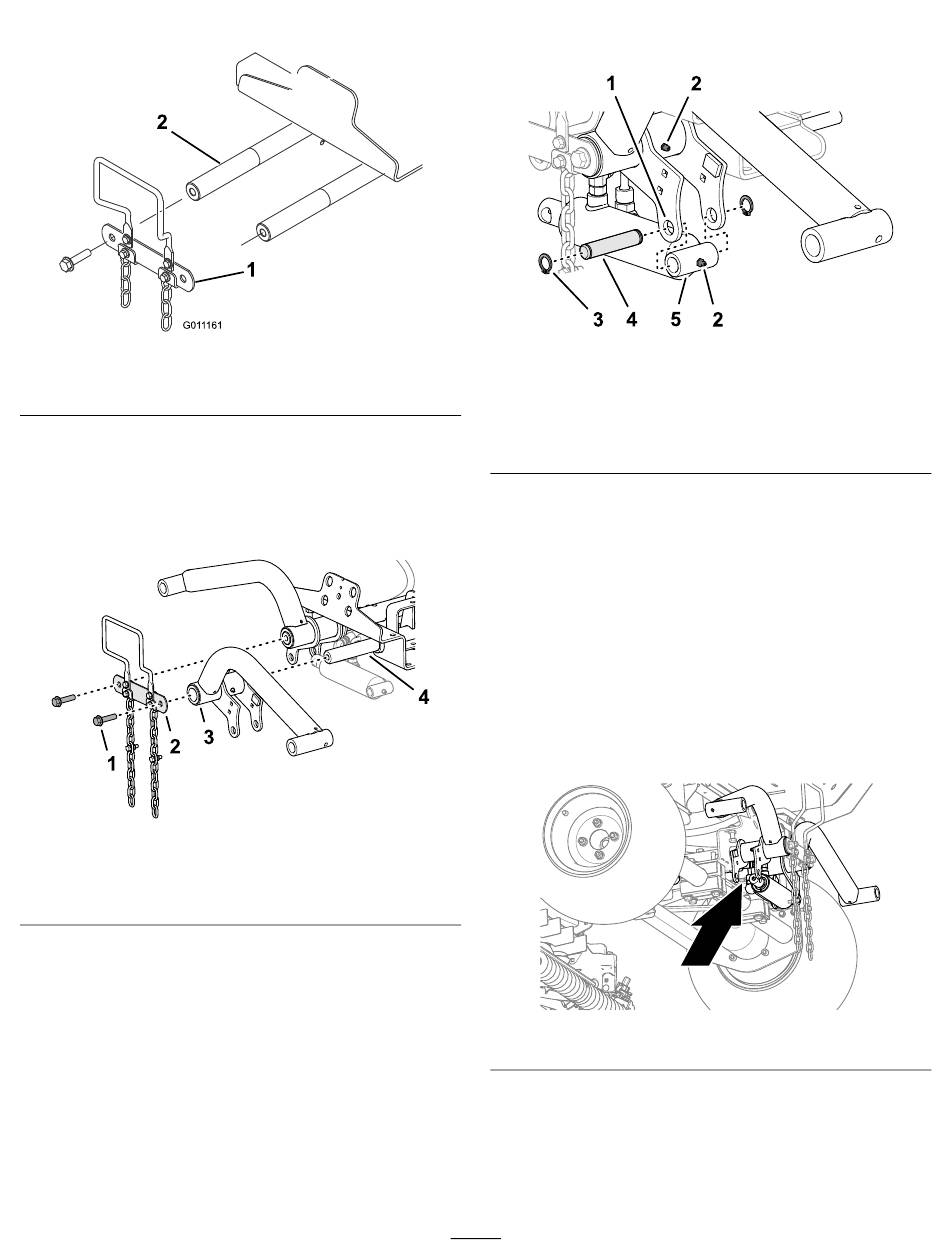

De hefarmen aan de machine
monteren
1.
Monteer de hefarmen op de taatsassen van de
hefarm zoals getoond in
1. Bout (½" x 2")
2. Koppeling van taatsas
2.
Monteer de koppeling van de taatsas op de
taatsassen van de hefarm
de 2 flenskopschroeven (½" x 2") die u hebt
verwijderd in
Voorbereiden om de hefarmen te
monteren (bladz.
3.
Draai de flenskopschroeven vast met een torsie
van 95 N·m.
De hefcilinder monteren aan de
linker hefarm
Type vet: nr. 2 vet op lithiumbasis
Figuur 10
2. Taatsas van hefarm
Figuur
11.
Figuur 11
3. Hefarm
4. Taatsas van hefarm
(Figuur
11) met
16).
1.
Lijn het uiteinde met de dop van de hefcilinder
uit met de gaten in de flenzen van de linker
hefarm
(Figuur
g011161
1. Smeernippel
2. Flens van hefarm (links)
3. Seegerring
2.
Monteer de cilinder aan de flenzen met de
montagepen en 2 seegerringen
3.
Breng nr 2 vet op lithiumbasis aan op de
smeernippels van de hefarm en de hydraulische
cilinder
(Figuur
De hefcilinder monteren aan de
rechter hefarm
Type vet: nr. 2 vet op lithiumbasis
1.
Zet een opvangbak onder de hydraulische
fittings van de hefcilinder
g346437
2.
Maak aan de hefcilinder de rechte wartelfitting
van de retourslang los en de 90° wartelfitting
van de hefslang los
17
12).
Figuur 12
4. Montagepen
5. Hefcilinder(uiteinde met
dop)
(Figuur
12).
(Figuur
13).
Figuur 13
(Figuur
14).
g346438
12).
g346441
