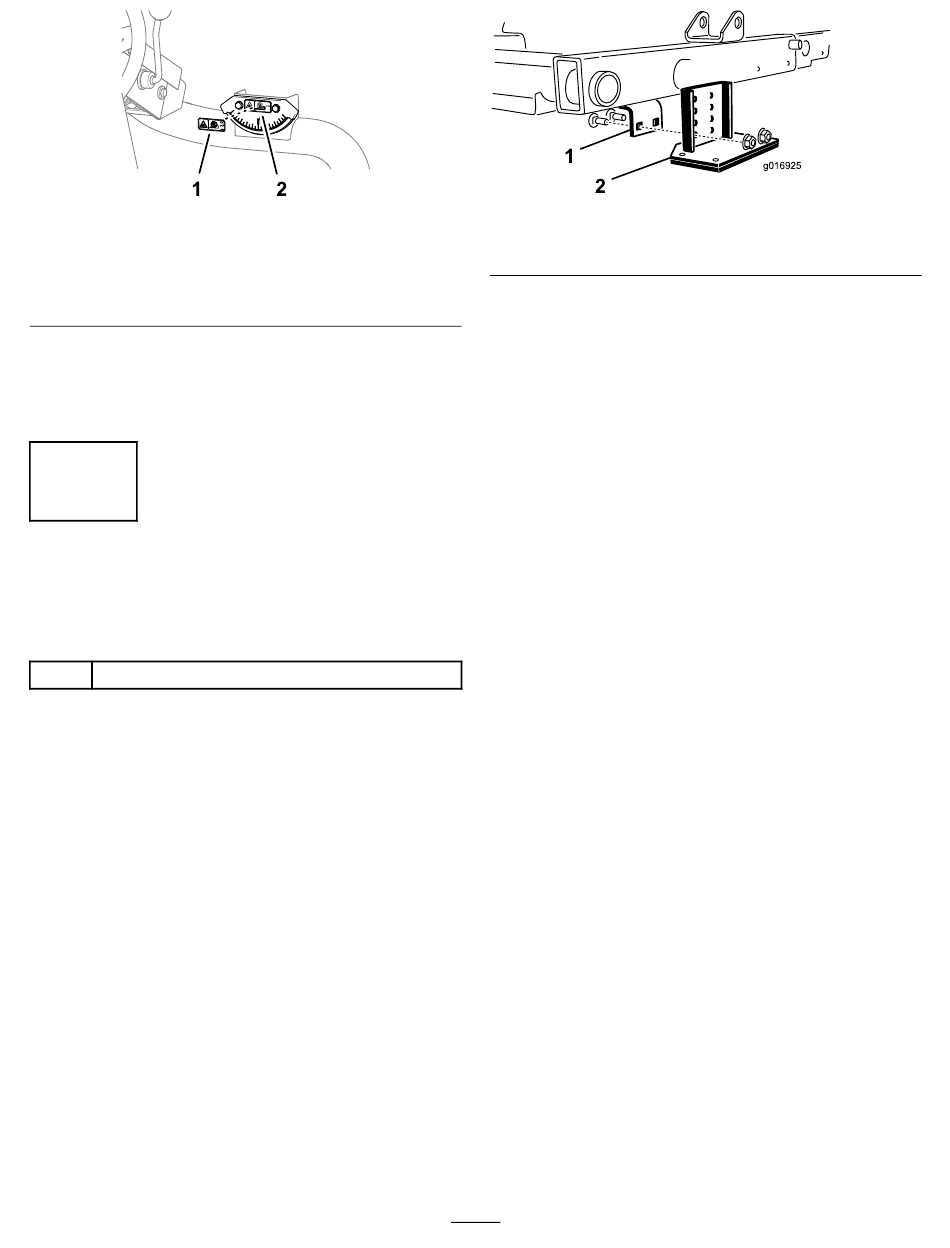

Figuur 39
1. Kantelsticker
(hellingshoekindicator)
2.
Verwijder de rug en breng de CE-sticker
betreffende kantelgevaar aan over de
kantelsticker op de hellingshoekindicator
39).
15
De tipperrolset monteren
(optionele set)
Benodigde onderdelen voor deze stap:
1
Tipperrolset (niet meegeleverd)
Procedure
Bij het maaien bij een hoge maaistand moet u de
tipperrolset monteren.
1.
Breng de maai-eenheden helemaal omhoog.
2.
Er bevindt zich een framebeugel boven de
middelste maai-eenheid
3.
Duw de voorste rol van de middelste
maai-eenheid omlaag en kijk welke openingen
op de tipperbeugel zijn uitgelijnd met de
openingen op de framebeugel om hetzelfde
contact van de rol te behouden nadat de
tipperbeugel is gemonteerd
g353161
2. CE-sticker betreffende
kantelgevaar
(onderdeelnummer
121-3598)
(Figuur
(Figuur
40).
(Figuur
40).
1. Framebeugel
4.
Breng de maai-eenheden omlaag en monteer de
tipperbeugel aan het frame met de 2 slotbouten
en 2 moeren die met de set zijn meegeleverd
(Figuur
40).
27
Figuur 40
2. Tipperbeugel
g016925
