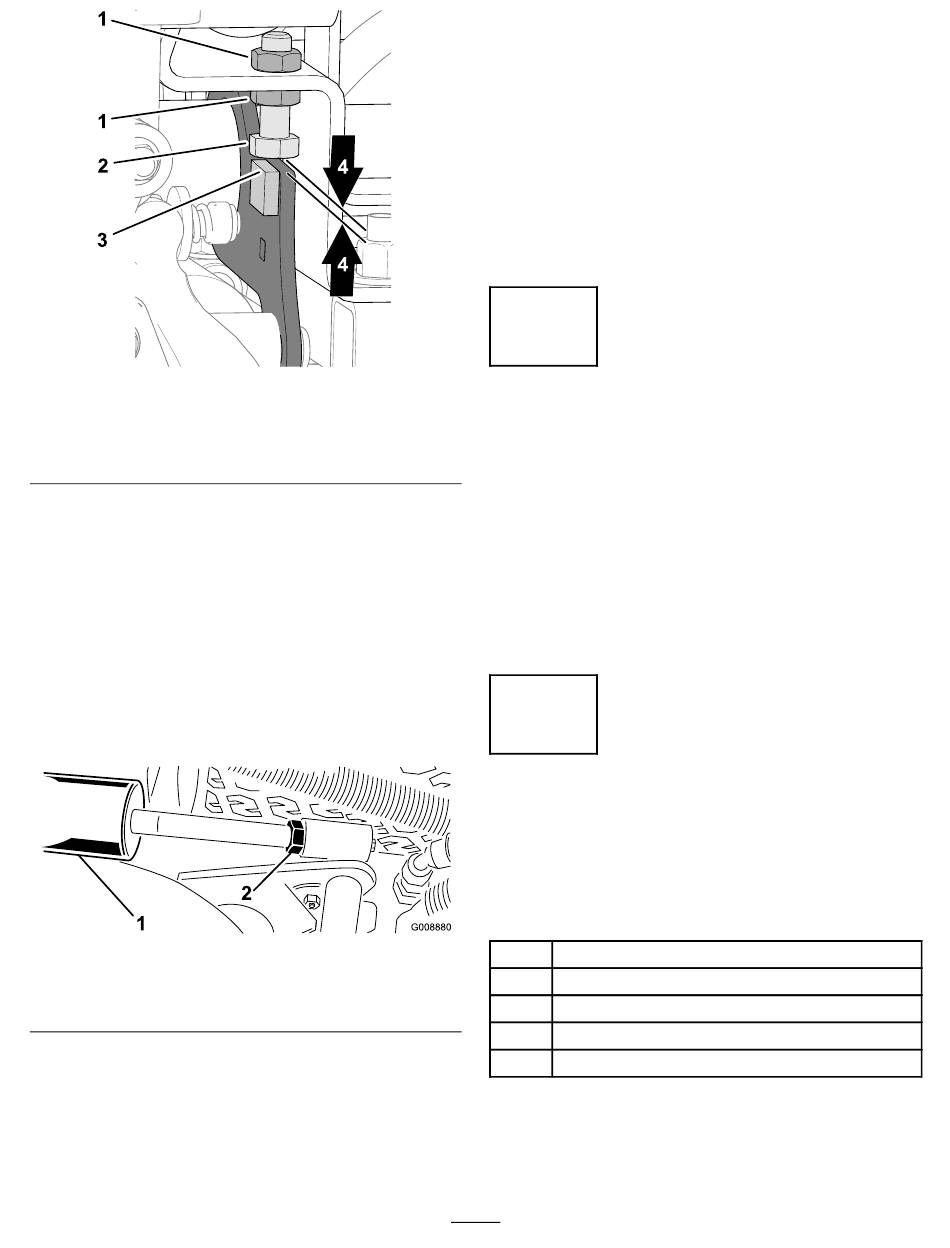

Figuur 30
1. Contramoer
2. Aanslagbout
3.
Herhaal stap
2
aan de aanslagbout voor de
andere hefarm.
4.
Start de motor, laat de maai-eenheden zakken,
zet de motor uit, verwijder het contactsleuteltje
en wacht totdat alle bewegende delen tot
stilstand zijn gekomen.
De afstand van de achterste
maai-eenheid afstellen
1.
Draai de contramoer van de hefcilinder los
(Figuur
31).
Figuur 31
1. Hefcilinder (achterste
maai-eenheid)
2.
Pak de cilinderstang vlak bij de moer beet met
een tang en een doek en draai aan de stang.
Opmerking:
Als u de stang verkort, wordt de
afstand tussen slijtageband en bumperaanslag
kleiner.
3.
Start de motor.
g353280
3. Plaat van hefarm
4. Afstand van 0,13 tot
1,02 mm
g008880
2. Contramoer
4.
Breng de maai-eenheden omhoog en meet de
afstand tussen de slijtband aan de bovenkant
van de slijtbalk van de achterste maai-eenheid
en de bumperaanslag.
De juiste afstand bedraagt 0,51 tot 2,54 mm.
5.
Herhaal indien nodig stap
6.
Breng de maai-eenheden omlaag, zet de motor
af, verwijder het contactsleuteltje en wacht
totdat alle bewegende onderdelen tot stilstand
zijn gekomen.
7.
Draai de contramoer vast.
11
De bandenspanning
afstellen
Geen onderdelen vereist
Procedure
Stel de bandenspanning van elke band af; raadpleeg
De bandenspanning controleren (bladz.
Opmerking:
De banden worden in de fabriek
opzettelijk te hard opgepompt.
12
De motorkapvergrendeling
monteren
CE-machines
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel
2
Popnagel
1
Ring
1
Schroef (¼" x 2")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling.
24
1
tot en met 4.
55).
