Het elektrische cv-toestel moet zo worden geplaatst dat er een vrije
ruimte is van ten minste 0,6 m aan de bovenkant van de ketel en 0,2 m
aan de zijkanten voor eventuele vervanging van het expansievat.
4.5.1
Sjablonen voor de bevestiging van het cv-toestel aan
de muur
1
20
3
3
2

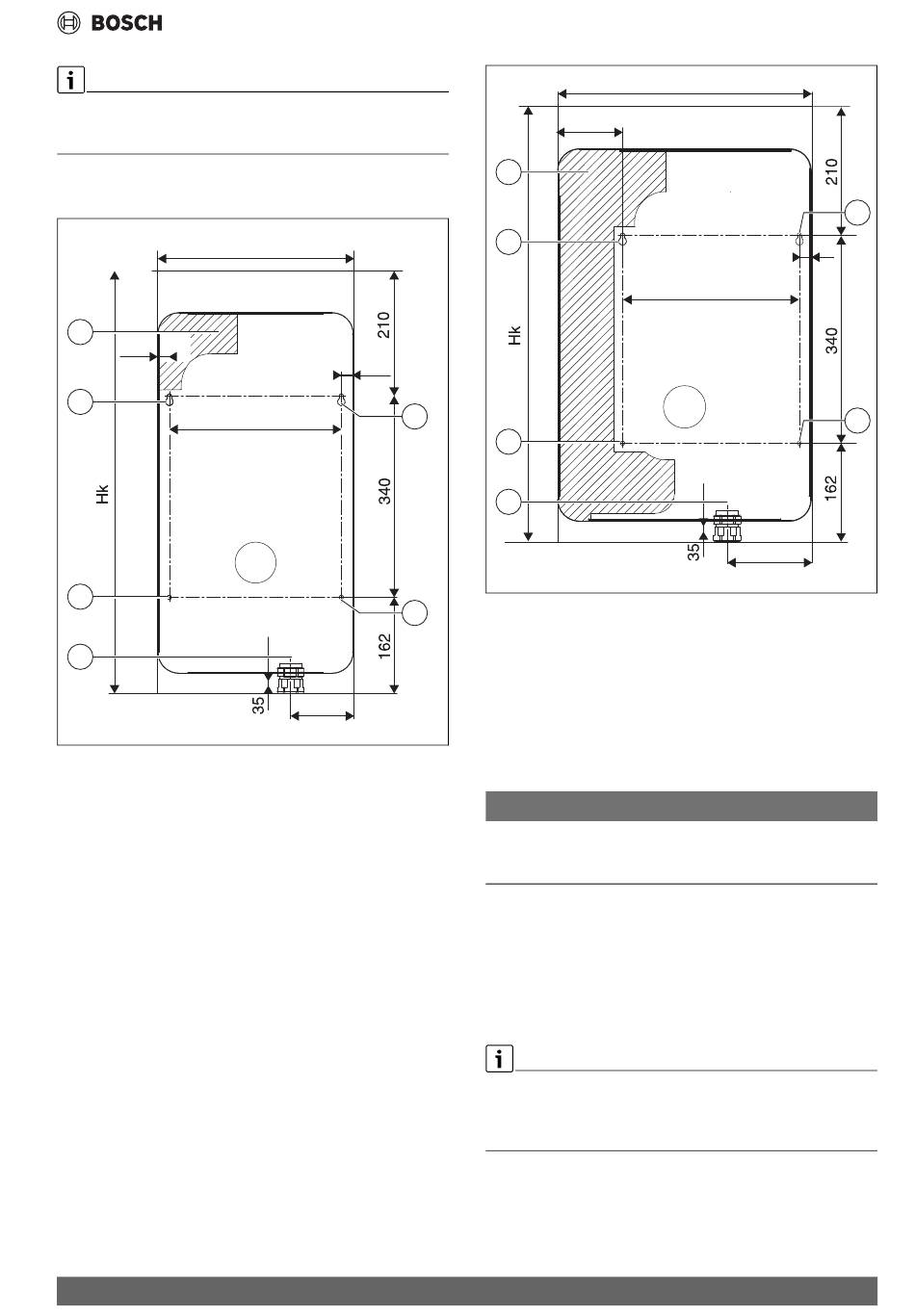

Afb. 8
Afmetingen van de boringen voor de bevestiging van het
cv-toestel aan de muur en voor de voedingskabel voor het
cv-toestel Tronic Heat 3500 4-12 kW
Hk
Hoogte van het cv-toestel
Bk
Breedte van het cv-toestel
[1]
Opening voor het invoeren van de voedingskabel vanaf de muur
[2]
Wartel voor het invoeren van de voedingskabel van onderaf
[3]
Boringen voor de bevestiging van het cv-toestel aan de muur
Tronic Heat 3500 – 6721825535 (2023/06)
Bk
20
3
290
3
110
0010010316-001
107
1
3
3
2
Afb. 9
Afmetingen van de boringen voor de bevestiging van
het cv-toestel aan de muur en voor de voedingskabel bij het
cv-toestel Tronic Heat 3500 15-24 kW
Hk
Hoogte van het cv-toestel
Bk
Breedte van het cv-toestel
[1]
Opening voor het invoeren van de voedingskabel vanaf de muur
[2]
Wartel voor het invoeren van de voedingskabel van onderaf
[3]
Boringen voor de bevestiging van het cv-toestel aan de muur
4.6
Hydraulische aansluitingen uitvoeren
OPMERKING
Materiële schade door lekkende aansluitingen!
▶ Bevestig de aansluitleidingen zonder spanning op de aansluitingen
van het cv-toestel.
Sluit de waterleidingen als volgt aan:
▶ Sluit de retourleiding aan op aansluiting.
▶ Sluit de aanvoerleiding aan op aansluiting.
▶ Leid de afvoerslang in de sifon, zodat een eventuele waterlekkage kan
worden waargenomen.
▶ Zorg ervoor dat er een vrije afvoer is van het overstortventiel naar
de afvoersifon.
Gebruik volgens de voorschriften voor de hydraulische aansluiting
waterfilters en afsluiters voor het cv-toestel. Maak de installatie
compleet met een aftapkraan en een vulkraan tussen het cv-toestel en
de afsluiter ( hoofdstuk 9.2, bladzijde 41).
Installatie
Bk
20
290
140
0010010317-001
13
3
