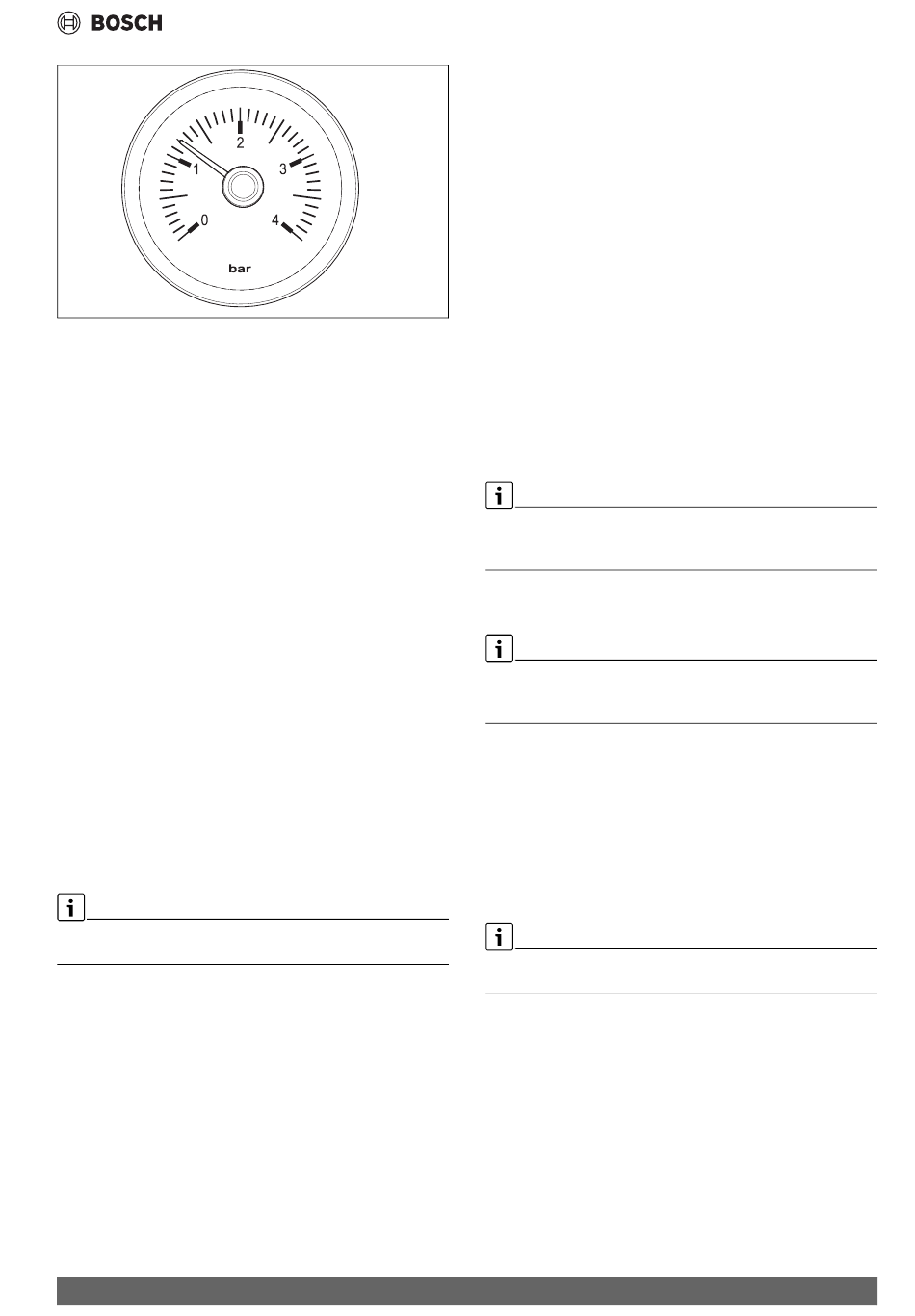

Afb. 10 Manometer
▶ Als de gewenste bedrijfsdruk is bereikt, sluit u de waterkraan en
de vul- en aftapkraan.
▶ Met behulp van de automatische ontluchter wordt het cv-toestel
automatisch ontlucht. ( afb. 1, bladzijde 7, [11]).
▶ Ontlucht de cv-installatie via de radiatorkranen.
▶ Als de bedrijfsdruk door ontluchting daalt, vul dan het cv-water bij.
▶ Voer de lektest uit in overeenstemming met de plaatselijke
voorschriften.
▶ Na de lektest moeten alle onderdelen weer worden gesloten om
onder druk te worden gezet.
▶ Zorg ervoor, dat alle drukinrichtingen, regelingsinrichtingen
en beveiligingen correct functioneren.
▶ Als het cv-toestel is gecontroleerd op lekken en er geen lekken zijn,
stel dan de juiste bedrijfsdruk in.
▶ Sluit de vul- en aftapkraan en verwijder de vulinrichting.
▶ Voer de bedrijfsdruk en de waterkwaliteit in de gebruiksinstructie in.
4.7.2

Pompbeveiliging

Bescherming van de pompmotor
De pompmotor is beschermd tegen:
• Kortsluiting
• Oververhitting
• Drooglopen
• Blokkeren
Een externe beveiliging (bijv. overbelastingsbeveiliging) van de motor is
daarom niet nodig.
Ontluchting van de pomp - automatische detectie van de
aanwezigheid van lucht
De aanwezigheid van lucht kan het geluidsniveau van de pomp bij het
opstarten verhogen.
De pompen zijn uitgerust met software die de aanwezigheid van
overtollige lucht aangeeft - de LED-diode knippert wit.
Als de aanwezigheid van lucht wordt aangegeven, kan de cv-installatie
als volgt worden ontlucht:
▶ Open de ontluchtingsventielen.
▶ Zet de draaischakelaar van de pomp op MAX (maximale
pompcapaciteit).
▶ Laat de pomp enkele minuten draaien (afhankelijk van het
watervolume)
▶ Wanneer het systeem is ontlucht, stopt de LED-diode met knipperen
en brandt hij blauw. Het mogelijk verhoogde geluidsniveau verdwijnt.
▶ Stel de gewenste pompmodus in met de draaischakelaar.
Tronic Heat 3500 – 6721825535 (2023/06)
Als de LED-diode niet binnen 10 minuten blauw wordt, schakelt
de thermische beveiliging uit en wordt de LED-diode rood.
Het ontluchten kan ook op een andere manier worden uitgevoerd,
afhankelijk van de cv-installatie.
De pomp laten draaien in geval van verstopping
Een rode LED-diode geeft aan dat de pomp geblokkeerd is. De pomp
draait niet en staat onder spanning. Ga als volgt te werk voor de nieuwe
inbedrijfname:
▶ Ontlucht het cv-toestel.
▶ Controleer de voedingsspanning 230 V -10%/+10%, 50 Hz.
▶ Poging om de pomp met gesloten thermostaat meerdere malen
achter elkaar in te schakelen met behulp van
de hoofdzekeringsschakelaar. Het cv-toestel moet een warmtevraag
0010010152-001
hebben.
Automatisch laten draaien van de pomp:
▶ De draaischakelaar op MAX zetten.
▶ Start het automatisch draaien van de pomp door
de voedingsspanning los te koppelen en vervolgens aan te sluiten.
In de 15 minuten die volgen zal de pomp tot 100 herstartpogingen
uitvoeren. Ze probeert te starten. Tijdens deze pogingen knippert
de LED-diode snel achter elkaar in alle kleuren.
Als de pomp niet automatisch start en de LED-diode weer rood brandt,
moet een servicetechnicus worden gebeld en moet de pomp handmatig
worden gestart!
Handmatig laten draaien van de pomp (informatie alleen voor
de servicetechnicus)
Voordat u onderhoudswerkzaamheden aan de pomp uitvoert, moet u
de pomp van de stroomtoevoer loskoppelen en wachten tot deze is
afgekoeld!
▶ Tap het cv-water van het cv-toestel.
▶ Draai met een inbussleutel de 4 schroeven uit.
▶ Trek de pompmotor uit en laat de rotor draaien.
▶ Reinig eventueel het loopwiel.
Tijdens het opnieuw installeren van de pompmotor kan
de o-ring beschadigd raken. Daarom moet, voordat de pompmotor
opnieuw wordt geïnstalleerd, een smeermiddel zoals vloeibare zeep op
de O-ring worden aangebracht. Het draaimoment van de schroeven
moet 3,3 ± 0,5 Nm bedragen.
Zorg voor voldoende debiet van het cv-water om oververhitting van het
cv-toestel te voorkomen!
4.7.3

Automatische ontluchting van het cv-toestel

De ontluchting van het cv-toestel wordt via de slang in het onderste deel
van het cv-toestel afgevoerd, waardoor er geen mechanische ingreep
nodig is.
▶ Sluit de ontluchtingsslang aan op de afvoersifon en controleer
de slangaansluiting op het ontluchtingsventiel van het cv-toestel.
Installatie
15
