5.1.2
Netaansluiting 4...24 kW 3 fasen netwerk (400 V 3N AC,
50 Hz)
PE
L1
L2

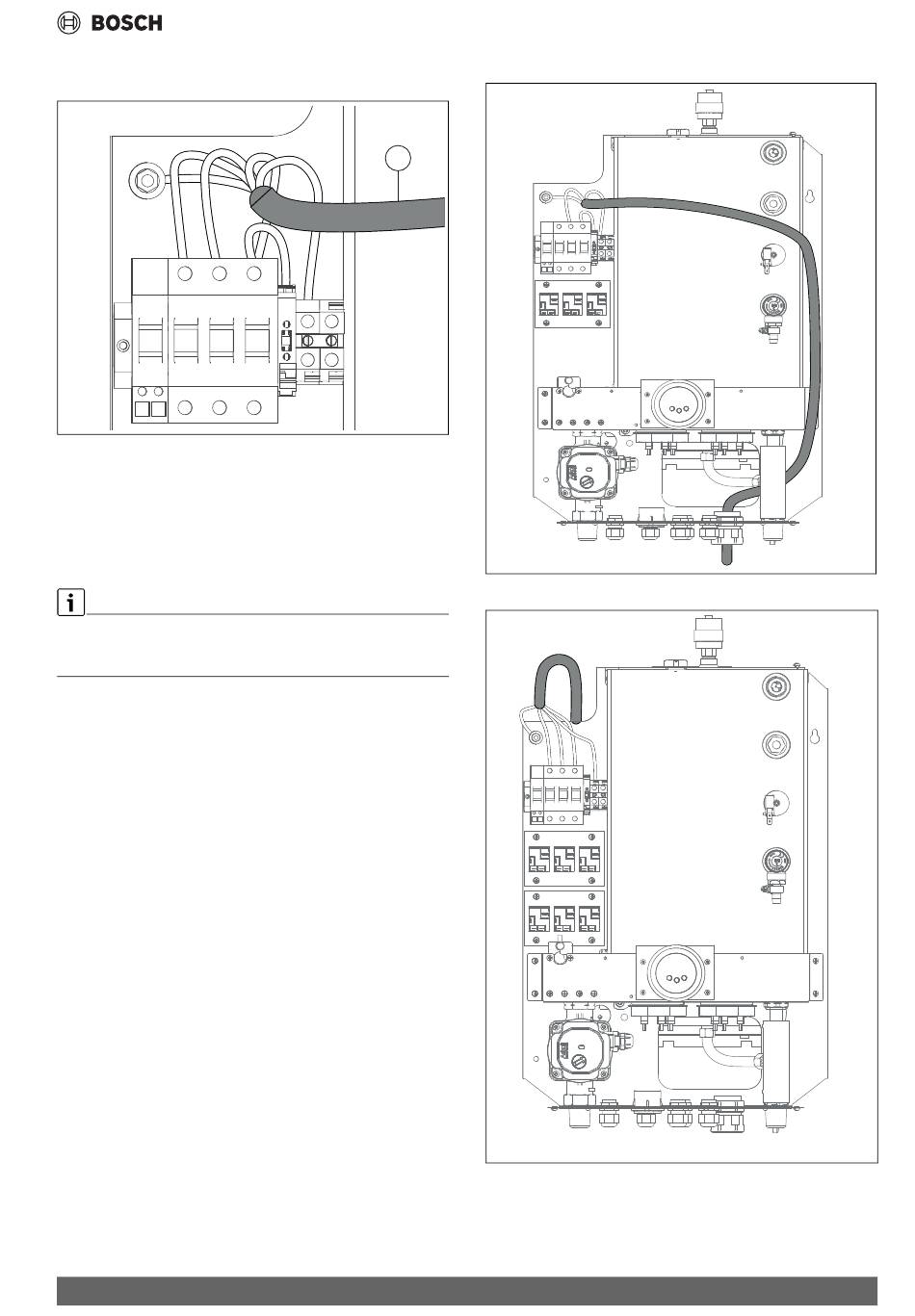

Afb. 13 Netaansluiting 4...24 kW, 3x 400/230 V AC
[1]
Voedingskabel
PE
Randaarde
L1
Fase 1
L2
Fase 2
L3
Fase 3
N
N-leider
De aansluiting van de regeling voor de warmtedistributie (contact
energieleverancier) wordt volgens de installatievoorschriften en
de landspecifieke voorschriften uitgevoerd ( hoofdstuk 5, blz. 11).
Tronic Heat 3500 – 6721825535 (2023/06)
1
L3
N
0010010243-01
5.1.3
Kabeldoorvoering van de voedingskabel
Afb. 14 Kabeldoorvoering van de voedingskabel van onderaf
Afb. 15 Kabeldoorvoering van de voedingskabel naar de muur
Elektrische aansluiting
0010019364-02
0010010247-01
17
