Elektrische aansluiting

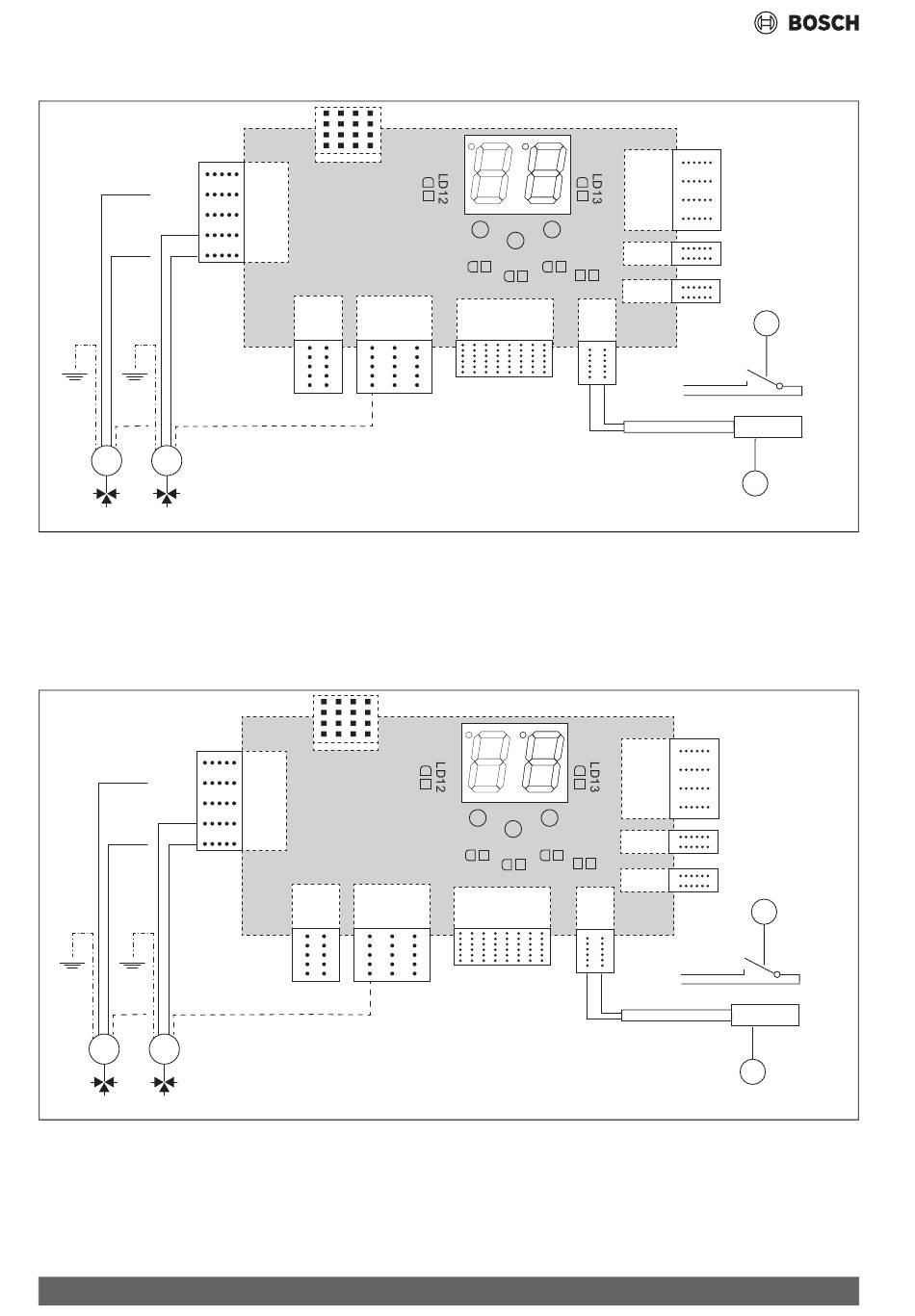

5.2.10 Sturing van de opwarming van het warmwater via de warmwatertemperatuursensor of het contact van de warmwaterthermostaat
(SE09 = 1; SE10 = 1/0; SE11, 12, 13, 14)
M1
M2
Afb. 30 Sturing van de opwarming van het warmwater via de warmwatertemperatuursensor of het contact van de warmwaterthermostaat
M1
Ventiel geregeld door een inschakelcontact
M2
Ventiel geregeld door een omschakelcontact
[1]
Warmwaterthermostaat
[2]
Warmwatertemperatuursensor
5.2.11 Sturing van het cv-toestel als vervangende warmtebron door de temperatuursensor van de vervangingsbron of het contact van
de thermostaat van de vervangingsbron (SE09 = 2; SE10 = 1/0; SE11, 12, 13, 14)
M1
M2
Afb. 31 Sturing van het cv-toestel als vervangende warmtebron door de temperatuursensor van de vervangingsbron of het contact van de thermostaat
van de vervangingsbron
M1
Ventiel geregeld door een inschakelcontact
M2
Ventiel geregeld door een omschakelcontact
[1]
Thermostaat van de bijverwarmming
[2]
Temperatuursensor van de vervangingsbronnen
26
A1
D1
A2
A3
A4
A5
A6
A8/A9
/A7
/A10
A1
D1
A2
A3
A4
A5
A6
A8/A9
/A7
/A10
LD11
LD9
B5/B6
R39
LD10
B7/B8
B9/
C7 ÷ C0
B10
B1
B2
B3
B4
LD11
LD9
B5/B6
R39
LD10
B7/B8
B9/
C7 ÷ C0
B10
Tronic Heat 3500 – 6721825535 (2023/06)
B1
B2
B3
B4
1
2
0010010263-001
1
2
0010010265-001
