Planningsaanwijzingen
9

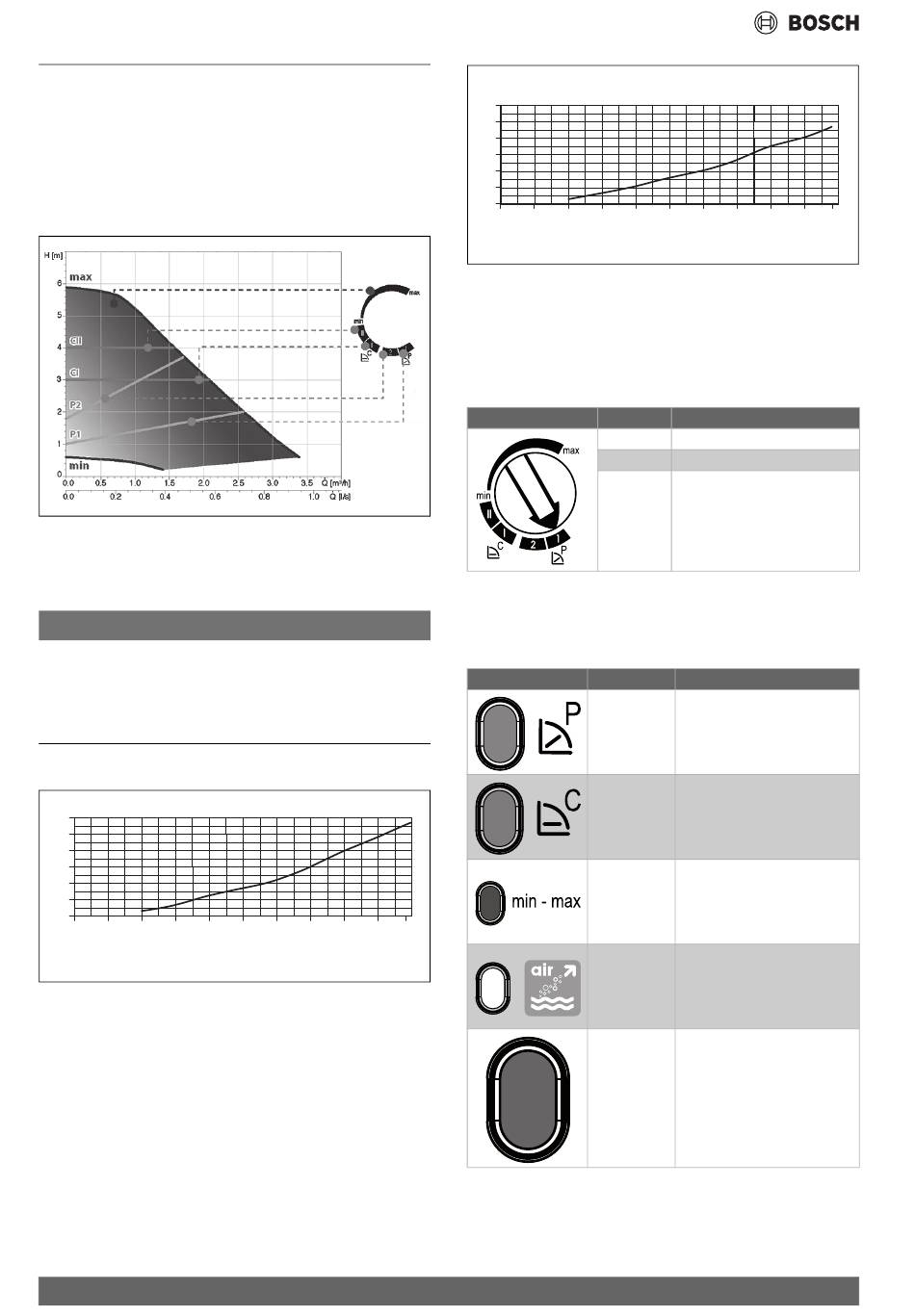

Planningsaanwijzingen
9.1
Opvoerhoogte van de cv-pomp
en hydrauliekvoorbeelden
De opvoerhoogte die door de interne cv-pomp wordt gegenereerd,
wordt in het volgende diagram weergegeven met de respectieve
bovenste en onderste grenswaarden.
Diagram cv-pomp
Afb. 36 Opvoerhoogte cv-pomp voor cv-toestel Tronic Heat 3500
4...24 kW
Q
Debiet (l/h)
H
Restopvoerhoogte (m)
OPMERKING
Materiële schade door verkeerde instelling van de pomp!
Bij een verkeerde instelling van de pomp kan er een oververhitting van
de warmtewisselaar ontstaan.
▶ Stel de regeling van de pomp zo in, dat deze toestand
wordt voorkomen.
Hydraulische weerstand
y [mbar]
30
25
20
15
10
5
0
0
100
200
300
400
Afb. 37 Hydraulische weerstand Tronic Heat 3500 4...12 kW
x
Debiet (l/h)
y
Hydraulische weerstand (mbar)
40
00100010098-001
500
600
700
800
900
980
x [I/h]
0010010272-001
y [mbar]
30
25
20
15
10
5
0
0
100
200
300
400
Afb. 38 Hydraulische weerstand Tronic Heat 3500 15...24 kW
x
Debiet (l/h)
y
Hydraulische weerstand (mbar)
Instelling en sturing van de pomp
Om de gewenste bedrijfscurve of snelheid in te stellen:
▶ Draai de draaischakelaar.
Schakelpositie
Symbool
P1, P2
CI, CII
min...max
Tabel 14 Instelling en sturing van de pomp
LED + symbolen van de pomp
De LED-diode van de bedrijfsindicatie geeft informatie over
de bedrijfsmodus of de bedrijfstoestand van de pomp.
LED + symbolen
Kleur
Groen
Oranje
Blauw
Wit
knipperend
Rood
Tabel 15 LED + symbolen van de pomp
Tronic Heat 3500 – 6721825535 (2023/06)
500
600
700
800
900
980
x [I/h]
0010010273-001
Toelichting
Variabele drukverschilcurven
Constante drukverschilcurven
Bedrijfsmodus – Vastgelegde
snelheid
Beschrijving
Bedrijfsmodus:
geluidsvermogen
(Dp-v) drukverschil variabel
Bedrijfsmodus: C
(Dp-c) drukverschil constant
Bedrijfsmodus: min...max
Vastgelegde snelheid
Automatische herkenning van
lucht in de cv-installatie
Storingen die het goede gebruik
kunnen belemmeren. Bijv.:
• Geblokkeerde rotor
• Onvoldoende
voedingsspanning
• Elektrische storing
