Elektrische aansluiting
5.2.6

Blokkeren van het cv-toestel en sturing door regeling warmtedistributie (nulleider)(SE07=1)

2
1

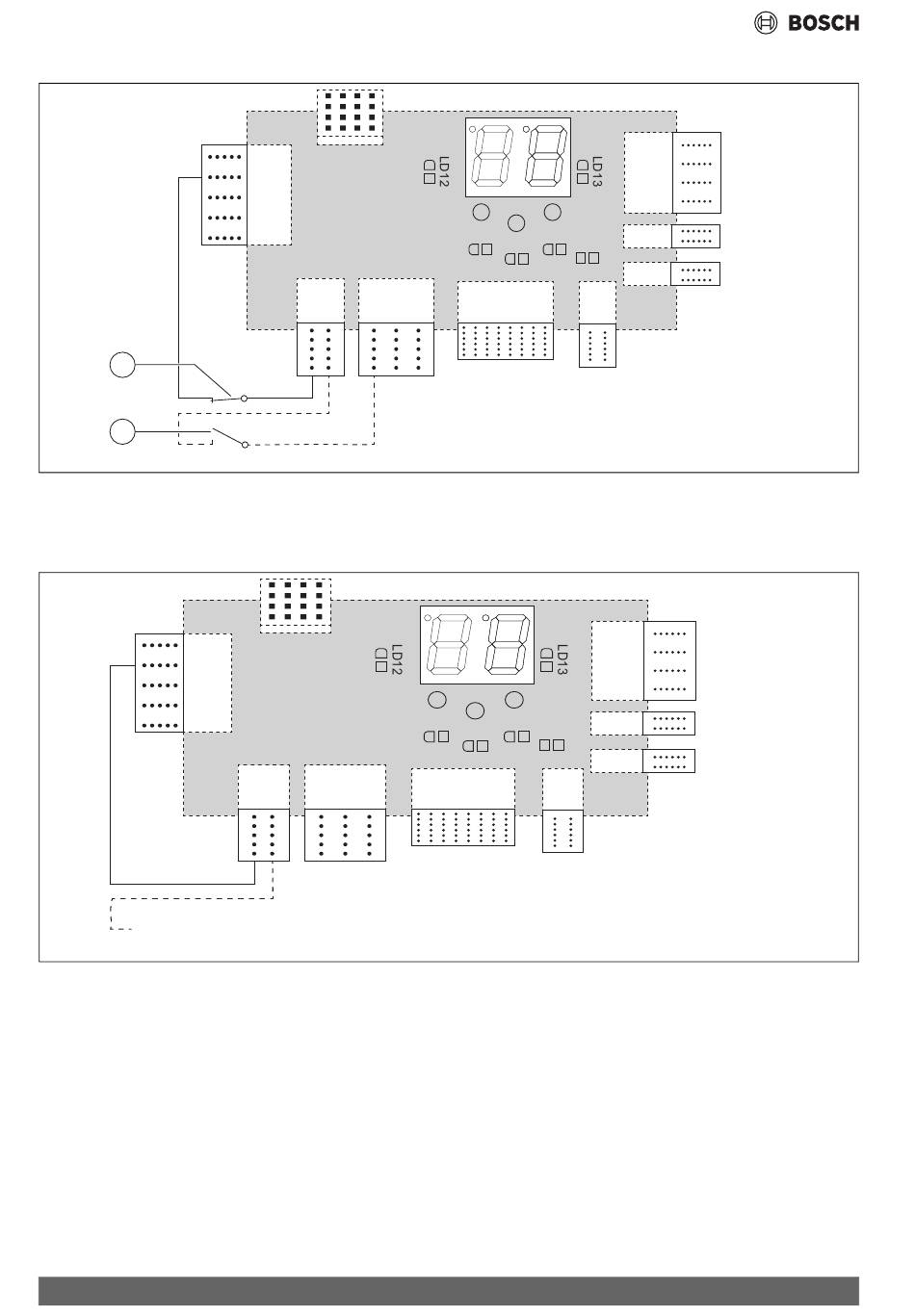

Afb. 26 Blokkeren van het cv-toestel en sturing door regeling warmtedistributie (nulleider)
[1]
Regeling warmtedistributie: contact energieleverancier
[2]
Externe ketelblokkering
5.2.7

Sturing van het cv-toestel door regeling warmtedistributie (aparte externe nulgeleider, spanningsvrij geschakeld contact)(SE07=1)

A1
A2
A3
A4
A5
230 Vac - L
1
Afb. 27 Sturing van het cv-toestel door regeling warmtedistributie (aparte externe nulgeleider, spanningsvrij geschakeld contact)
[1]
N-HDO: regeling warmtedistributie
24
A1
D1
A2
A3
A4
A5
A6
A8/A9
/A7
/A10
N
230Vac - L
D1
A6
A8/A9
/A7
/A10
N
LD11
LD9
R39
LD10
B9/
C7 ÷ C0
B10
LD11
LD9
B5/B6
R39
LD10
B7/B8
B9/
C7 ÷ C0
B10
B1
B2
B3
B4
B5/B6
B7/B8
0010010261-001
B1
B2
B3
B4
0010013007-002
Tronic Heat 3500 – 6721825535 (2023/06)
