5.2.12 Aansluiting van een externe temperatuursensor voor de minimale kamertemperatuur of een extra kamerthermostaat (SE09 = 3 of 4)

A1
A2
A3
A4
A5
A6
/A7

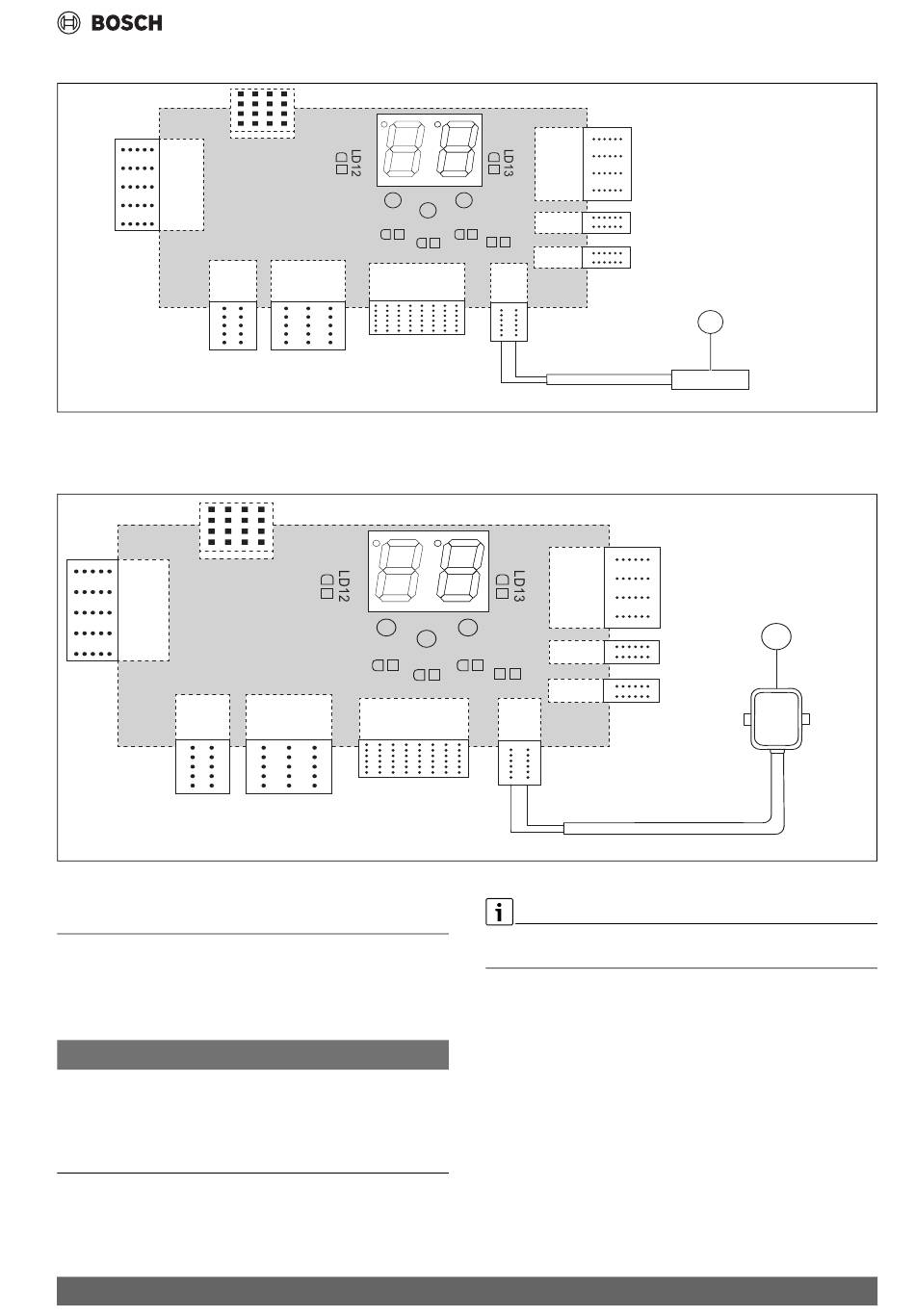

Afb. 32 Aansluiting van een externe temperatuursensor voor de minimale kamertemperatuur of een extra kamerthermostaat
[1]
Externe temperatuursensor

5.2.13 Een buitentemperatuursensor aansluiten voor equithermische regeling (SE09 = 5; PA03 = 3)

A1
D1
A2
A3
A4
A5
A6
/A7
Afb. 33 Een buitentemperatuursensor aansluiten voor equithermische regeling
[1]
Buitentemperatuursensor
6

Inbedrijfstelling

▶ Vul tijdens het uitvoeren van de hierna omschreven werkzaamheden
het inbedrijfnameprotocol in ( hoofdstuk 6.3, pagina 28).
6.1

Voor de inbedrijfname

OPMERKING
Materiële schade door ondeskundig gebruik!
Inbedrijfname zonder voldoende water zal schade aan het toestel
veroorzaken.
▶ Gebruik het cv-toestel altijd met voldoende water en
de voorgeschreven bedrijfsdruk.
Tronic Heat 3500 – 6721825535 (2023/06)
D1
LD11
LD10
A8/A9
C7 ÷ C0
/A10
LD11
LD10
A8/A9
C7 ÷ C0
/A10
B1
B2
B3
B4
LD9
B5/B6
R39
B7/B8
B9/
B10
B1
B2
B3
B4
LD9
B5/B6
R39
B7/B8
B9/
B10
Het cv-toestel moet met een minimumdruk van 0,6 bar worden gebruikt
( hoofdstuk 2.16, bladzijde 11).
Controleer voor de inbedrijfname de volgende installaties en systemen
op correcte aansluiting en functie:
• Dichtheid van de cv-installatie
• Buis- en verbindingsleidingen
• Elektrische aansluitingen
Inbedrijfstelling
1
0010010257-001
1
0010041309-001
27
