Bediening van de cv-installatie
7.1
Gebruik
Veiligheidsinstructies
▶ Voordat u de mantel verwijdert, moet u het cv-toestel van
de voedingsspanning loskoppelen en tegen onbedoelde inschakeling
beveiligen.
▶ Werkzaamheden aan het cv-toestel onder elektrische spanning
mogen alleen worden uitgevoerd door personen met de juiste
elektrotechnische kwalificatie.
▶ Zorg ervoor dat het cv-toestel alleen wordt bediend door volwassen
personen die vertrouwd zijn met het gebruik en het cv-bedrijf van
de verwarming.
▶ Zorg ervoor dat kinderen niet zonder toezicht in de buurt van een
cv-toestel in gebruik worden achtergelaten.
▶ Plaats of bewaar geen brandbare voorwerpen binnen een
veiligheidsafstand van 400 mm rond het cv-toestel.
▶ Leg geen brandbare voorwerpen op het cv-toestel.
▶ De installateur moet de gebruiksinstructie volgen.
▶ De installateur mag alleen het cv-toestel opstarten, de temperatuur
op de besturingselektronica instellen en het cv-toestel buiten gebruik
stellen. Alle andere werkzaamheden moeten worden uitgevoerd door
geautoriseerde servicebedrijven.
▶ De fabrikant is verplicht de installateur te informeren over
de bediening en het correcte en veilige gebruik van het cv-toestel
door middel van het verstrekken van een bedieningshandleiding.
▶ Houd rekening met de brandbaarheid van bouwstoffen
( tab. 3, blz. 6).
▶ Bij stroomuitval wordt het cv-toestel buiten gebruik gesteld.
Wanneer de voedingsspanning wordt vernieuwd, start het cv-toestel
automatisch.
▶ Het cv-toestel mag niet kunnen worden ingeschakeld als het door
interne beveiligingen is uitgeschakeld of als er onvoldoende
bedrijfsdruk is. Anders bestaat er gevaar voor ernstige beschadiging
aan het cv-toestel.
7.2
Bediening van het cv-toestel
Bedieningspaneel
Alle parameters die nodig zijn voor het gebruik van het cv-toestel kunnen
worden ingesteld op het bedieningspaneel.
Tronic Heat 3500 – 6721825535 (2023/06)
2
1
8

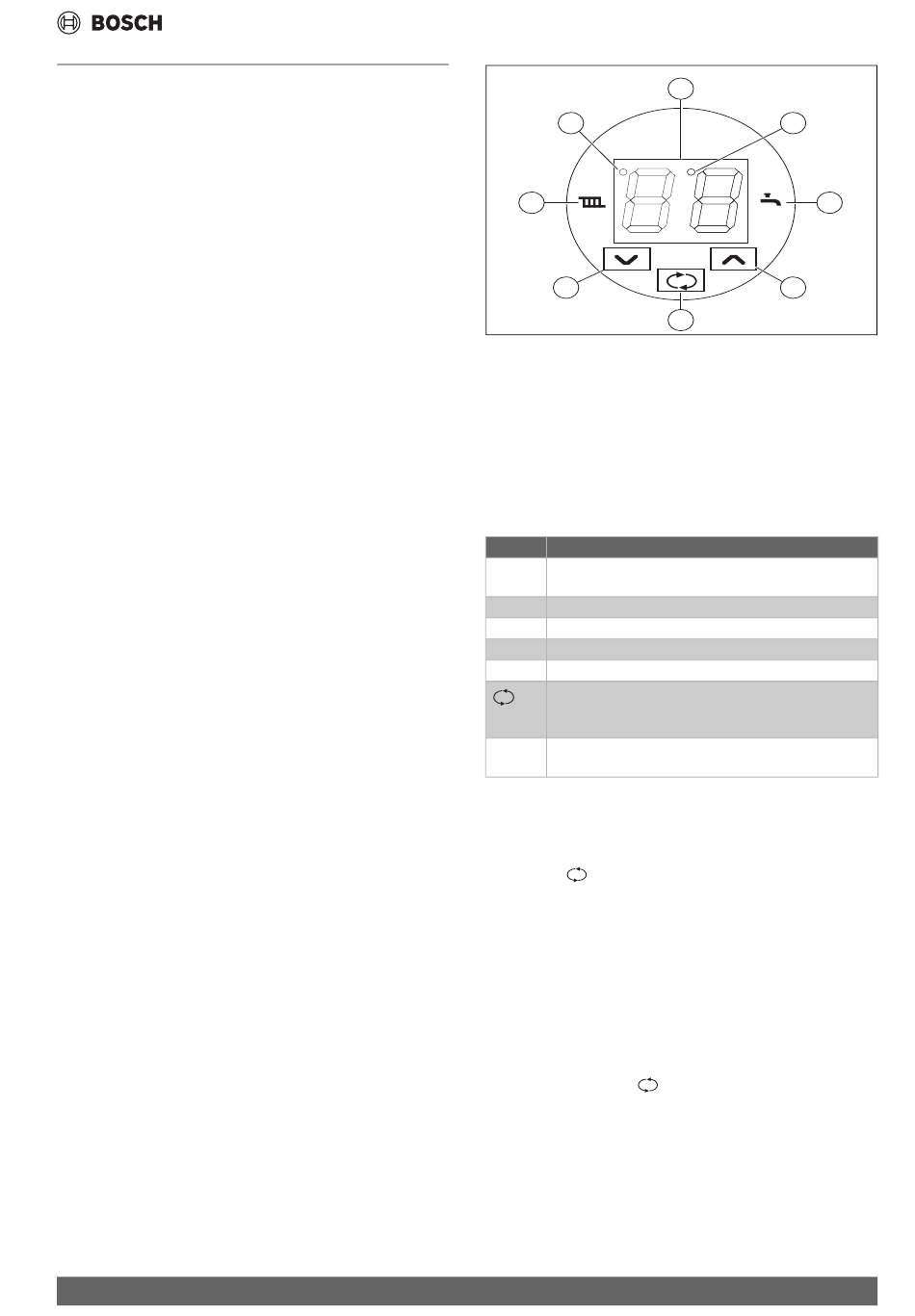

Afb. 34 Bedieningspaneel
[1]
Cv-bedrijf
[2]
Controlelamp voor de regeling van de warmtedistributie –
afstandsbediening, blokkering (Dt2)
[3]
Display voor de weergave van temperatuur en parameters
[4]
Controlelamp voor het gebruik van de cv-pomp (Dt1)
[5]
Warmwatergebruik (vervangingsbron)
[6]
Toets voor het verhogen van een waarde
[7]
Toets voor de keuze of bevestiging van een waarde
[8]
Toets voor het verlagen van een waarde
Symbool Betekenis
[3]
Basisweergave van de aanvoertemperatuur verwarming
in °C
(
Gebruik van het cv-toestel voor de cv-installatie
*
Verwarmen van de warmwaterboiler (indien aangesloten)
[2]
Controlelamp regeling warmtedistributie
[4]
Controlelamp pompgebruik
Toets voor het omschakelen van de weergave in
de basismodus, het selecteren van de parameters en hun
waarden, het opslaan van de ingestelde waarden.
/.
Toetsen voor het verhogen en verlagen van de waarden op
het display.
Tabel 8 Betekenis van de posities op het bedieningspaneel
Waarden die op het display worden weergegeven
In de ruststand geeft het display de aanvoertemperatuur verwarming
weer.
Door de toets
in te drukken schakelt u tussen de volgende
waarden:
• Instellen van de aanvoertemperatuur verwarming met de toetsen
/..
• Stel de warmwatertemperatuur in met de toetsen /. (als er een
warmwaterverwarming is geïnstalleerd en geactiveerd) of
de schakeltemperatuur van de bijverwarming (als het gebruik van het
cv-toestel als bijverwarming van de cv-installatie is geïnstalleerd en
geactiveerd).
• Het actuele vermogen van het cv-toestel met schematische weergave
van het aantal verwarmingselementen in gebruik.
Druk nogmaals op de toets
waarden te herhalen. Als er gedurende 15 seconden geen toets wordt
ingedrukt, keert het display terug naar het basisdisplay.
In het basisscherm neemt de helderheid van het display af na ongeveer
1 minuut.
