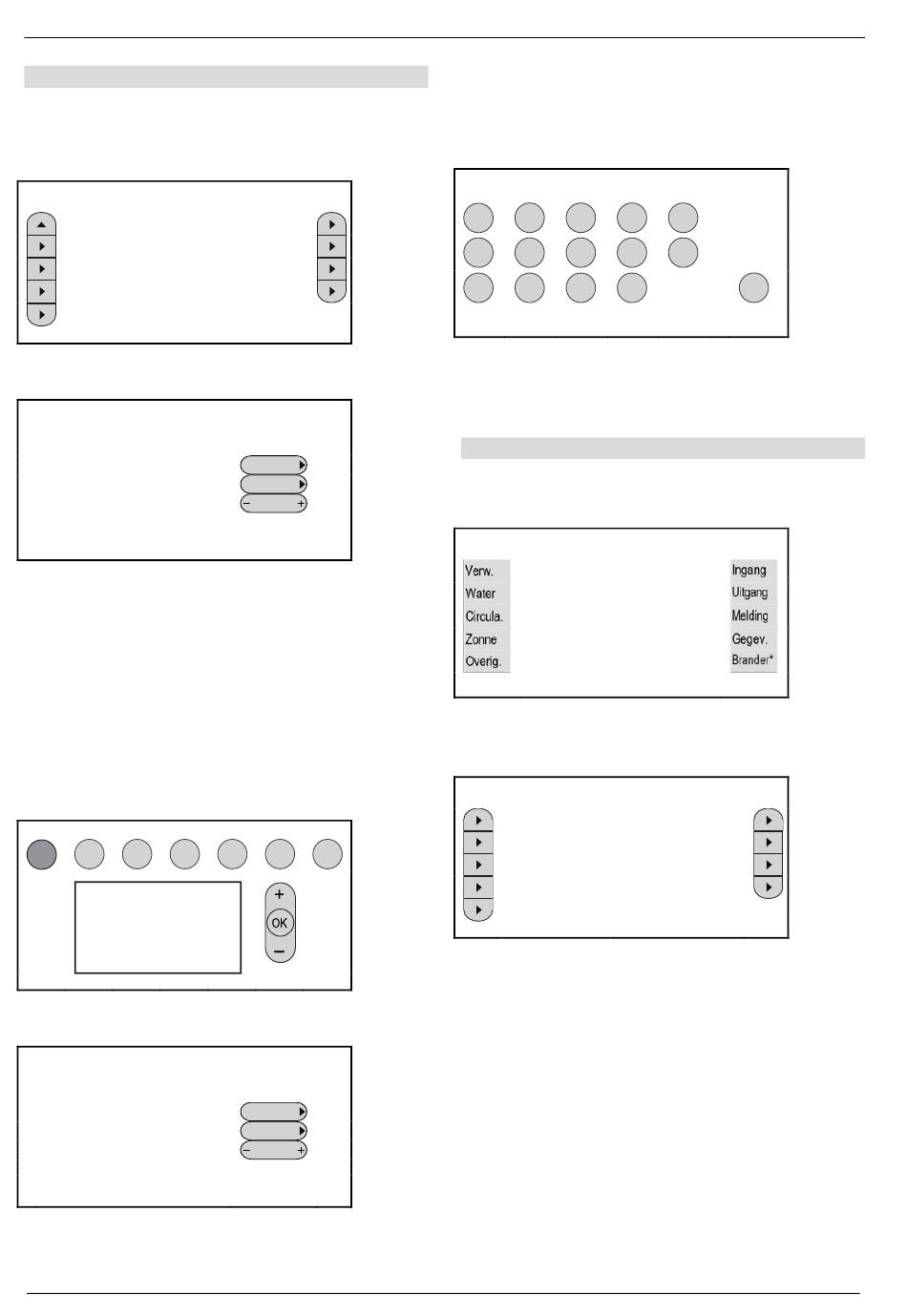

4 Eerste inbedrijfstelling
Blokkeerbeveiliging instellen
1. In het installateursmenu „Uitgang" selecteren.
2. "Overige" selecteren.
3. „Blokkeerbeveiliging" selecteren.
UITGANGEN
Vorige
9 VC1 mengkl.dicht
10 VC1 mengkl.open
11 VC2 mengkl.dicht
12 Brander
4. „Start" naast „Tijdstip vastleggen" selecteren.
UITGANGEN>ANTIBLOKKEERBEV.
Tijdstip vastleggen
Uitgangen selecteren
Looptijd
• „Looptijd" geeft aan hoe lang de uitgang resp. pomp
geactiveerd blijft. Wij adviseren de ingestelde waarde
van 30 s niet te wijzigen.
5. Button met dag(en) van de week aantippen: dag van
de week selecteren waarvoor de starttijd dient te gel-
den. Er kunnen ook meerdere tegelijkertijd worden
bepaald. Geactiveerde dagen van de week zijn aan een
donkere button te herkennen.
6. Indien gewenst, de vooraf ingestelde starttijd wijzigen.
7. Met „OK" bevestigen.
UITGANGEN>BLOKKEERBEV.
Ma
Di
Wo
Do
19:30
8. „Start" naast „Uitgangen selecteren" aantippen.
UITGANGEN>ANTIBLOKKEERBEV.
Tijdstip vastleggen
Uitgangen selecteren
Looptijd
9. Met de genummerde buttons de desbetreffende uit-
gangen selecteren. Een gelijktijdige selectie van meer-
22
---- 13
Ontstoring 14
Analoog/PWM
Blokkeerbeveilig.
Start
Start
30 Sek
Vr
Sa
Zo
Start
Start
30 Sek
dere uitgangen is mogelijk. Wij adviseren, ten minste
de verwarmingsgroeppomp(en) van een blokkeerbe-
veiliging te voorzien.
10. Met „OK" bevestigen.
UITGANGEN>BLOKKEERBEV.
01
02
03
06
07
08
11
12
13
4.10 Plausibiliteitscontrole
4.10.1 Controle van de ingangen
Sensorwaarden controleren
1. Naar het "INSTALLATEURMENU" omschakelen.
2. Menupunt "Overig" selecteren.
INSTALLATEURMENU
* Alleen aanwezig bij SolvisMax gas
3. "Installatiestatus" selecteren.
OVERIGE
Installatiestatus
PWM/Analoog
Systeeminfo
Geheugenkaart
Gebruiker wissel.
4. Voor alle relevante sensoren van het bijbehorende
systeem een plausibiliteitscontrole uitvoeren (bijv.
temperatuur bij verwarmingsaanvoer met waarden
van de regeling vergelijken).
In het menu „Installatiestatus" van de bedieningsmodus
Installateur worden uitgevallen sensoren door desbetref-
fende symbolen „==] [==" (kabelbreuk) resp. „==x=="
(kortsluiting) weergegeven.
SolvisMax/SolvisBen · Technische wijzigingen voorbehouden 11.18 · BAL-SBSX-I-NL SOLVIS
