6 Instellingen
MELDING>OVERTEMPERATUUR 1 / 2
Aantal meldingen
Waarschuwingstoon
Max. voorraadvattemp. S1
Hysterese
• „Aantal meldingen": Aantal reeds opgetreden meldin-
gen.
• „Waarschuwingsgeluid": Hier kan worden ingesteld of
bij optreden van de melding tevens een akoestisch sig-
naal dient te weerklinken.
• „Max. voorraadvattemp. S1": Indien aan S1 95 °C wordt
overschreden, dan worden alle warmtegeneratoren (ke-
tels, laadpompen, elektrische bijverwarming enz.) uitge-
schakeld en wordt de waarschuwing "Te hoge tempera-
tuur" weergegeven. Dit betreft geen normale toestand,
maar een verkeerde werking. Deze omstandigheid dient
naar mogelijkheid nooit op te treden.
• „Hysterese": De melding valt weg (en de warmtegenera-
toren kunnen zich weer inschakelen), zodra de tempera-
tuur aan het voorraadvat onder 95 °C - 3 K = 92 °C daalt.
In een ander venster worden de opgetreden meldingen in
een lijst weergegeven.
MELDING>OVERTEMPERATUUR
Overzicht meldingen:
#
Tijd
01.
14:14
02.
13:45
03.
15:23
6.8.4 Storingsmeldingen
In deze paragraaf worden, aan de hand van het voorbeeld
van melding „Zonnecircuitdruk", de weergave- en instel-
mogelijkheden van de storingsmeldingen beschreven:
MELDING>ZONNECIRCUITDRUK 1 / 3
Aantal storingen
Waarschuwingsgeluid
Storing ontgrendelen
minimale zonnecircuitdruk
• „Aantal storingen": Aantal reeds opgetreden storingen.
• „Waarschuwingsgeluid": Hier kan worden ingesteld of
bij optreden van de melding tevens een akoestisch sig-
naal dient te weerklinken.
48
3
Uit
95°C
3K
2 / 2
Datum
4.08.2011
3.07.2011
2.06.2011
3
In
Start
1.0bar
• „Storing ontgrendelen": Teneinde de installatie na het
verhelpen van een storing weer in bedrijf te stellen moet
deze button worden bediend.
• „minimale zonnecircuitdruk": Bij onderschrijden van
deze waarde wordt de storingsmelding uitgegeven (deze
waarde niet wijzigen a.u.b.).
In een volgend scherm kan de druksensor worden geconfi-
gureerd, indien een door de klant/contractor geleverde
druksensor wordt gebruikt:
MELDING>ZONNECIRCUITDRUK 2 / 3
Druksensor p.min
Signaal V.min
Druksensor p.max
Signaal V.max
De reeds vooraf ingestelde waarden alleen wijzigen, indien
door de klant/contractor geleverde druksensoren dienen
te worden gebruikt a.u.b.
• „Druksensor p.min": Minimale druk, waarbij de kleinste
spanningswaarde wordt geleverd.
• „Signaal V.min": Kleinste spanning bij een minimale
druk.
• „Druksensor p.max": Maximale druk, waarbij de groot-
ste spanningswaarde wordt geleverd.
• „Signaal V.max": Grootste spanning bij een maximale
druk.
Standaardinstelling van de signaalomzetting:
De vooraf in de fabriek ingestelde signaalomzetting in de
regeling komt overeen met de ingebouwde druksensor.
Door de klant/contractor ter beschikking gestelde druksen-
soren conform de gegevens van de desbetreffende fabri-
kant instellen.
• 0 bar worden 0,5 V toegewezen (1) en
• 6,5 bar worden 3,5 V toegewezen (2).

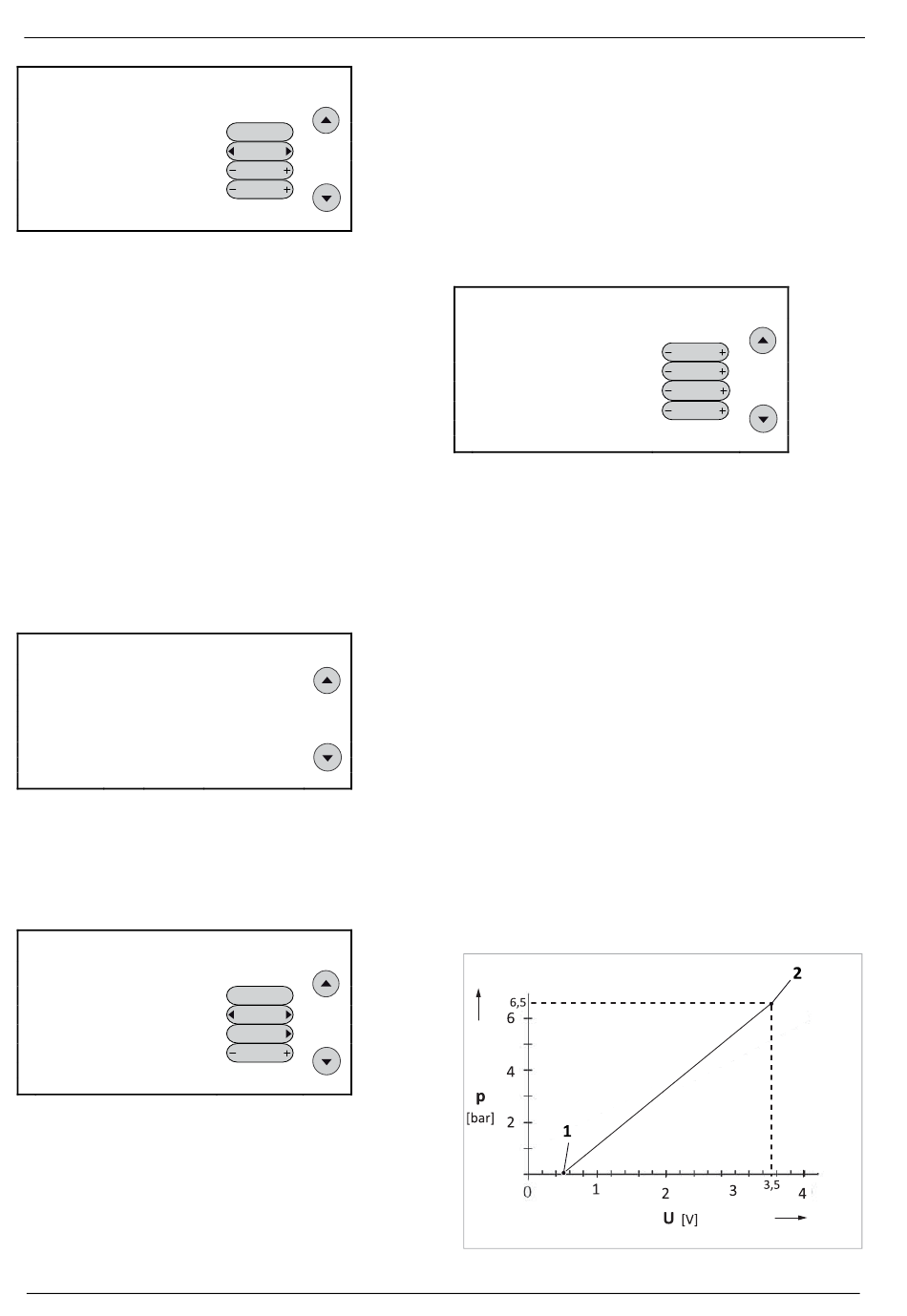

In het volgende diagram wordt de afhankelijkheid van het
spanningssignaal ten opzichte van de druk weergegeven.
Afb. 10: Standaard signaalomzetting van de druksensor
SolvisMax/SolvisBen · Technische wijzigingen voorbehouden 11.18 · BAL-SBSX-I-NL SOLVIS
0.0bar
0.5V
6.5bar
3.5V
