3.2 Technische gegevens SolvisControl
Aansluiting, component, functie
Netspanning
Fijnzekering
Omgevingstemperatuur
Nominale stroombelasting
Opgenomen vermogen
Klokfunctie zonder stroomvoorziening
Beschermingsgraad behuizing
Sensortype temperatuursensoren
Sensortype flowmeter
Temperatuurweergave
Weergavenauwkeurigheid
Meetnauwkeurigheid
Weergave „==] [=="
Weergave "==X=="
Toerentalregeling PWM
Schakeluitgang 230 V
Analoge uitgang 0 – 10 V =
Alarmuitgang*
Blokkeerbeveiliging**
* Alarmuitgang schakelt alleen indien het akoestisch signaal werd geactiveerd en door een storing in werking wordt gezet.
** Blokkeerbeveiliging: de groepspompen kunnen individueel en zodanig op de SolvisControl worden ingesteld dat deze op bepaalde dagen gedurende een
in te stellen tijd in werking zijn. Tijdstip en duur kunnen worden gewijzigd.
3.3 Bediening ruimtebedieningselement (als optie)
Ruimtebedieningselement (BE-SC-2)
Het ruimtebedieningselement wordt op de systeemrege-
laar aangesloten en geeft o.a. de ruimtetemperatuur als-
mede bedrijfsmodi weer. Hij kan voor gemengde en voor
niet-gemengde verwarmingscircuits worden toegepast.
Vanaf versie 24: In het geval van een storing van de instal-
latie wordt in de display „Er" (voor Error) weergegeven.
De versie wordt getoond, indien het bovenste deel van de
wandsokkel wordt weggenomen en weer wordt geplaatst.
Indien een ruimtebedieningselement wordt aange-
sloten, dan is "Eenvoudige bediening" niet mogelijk.

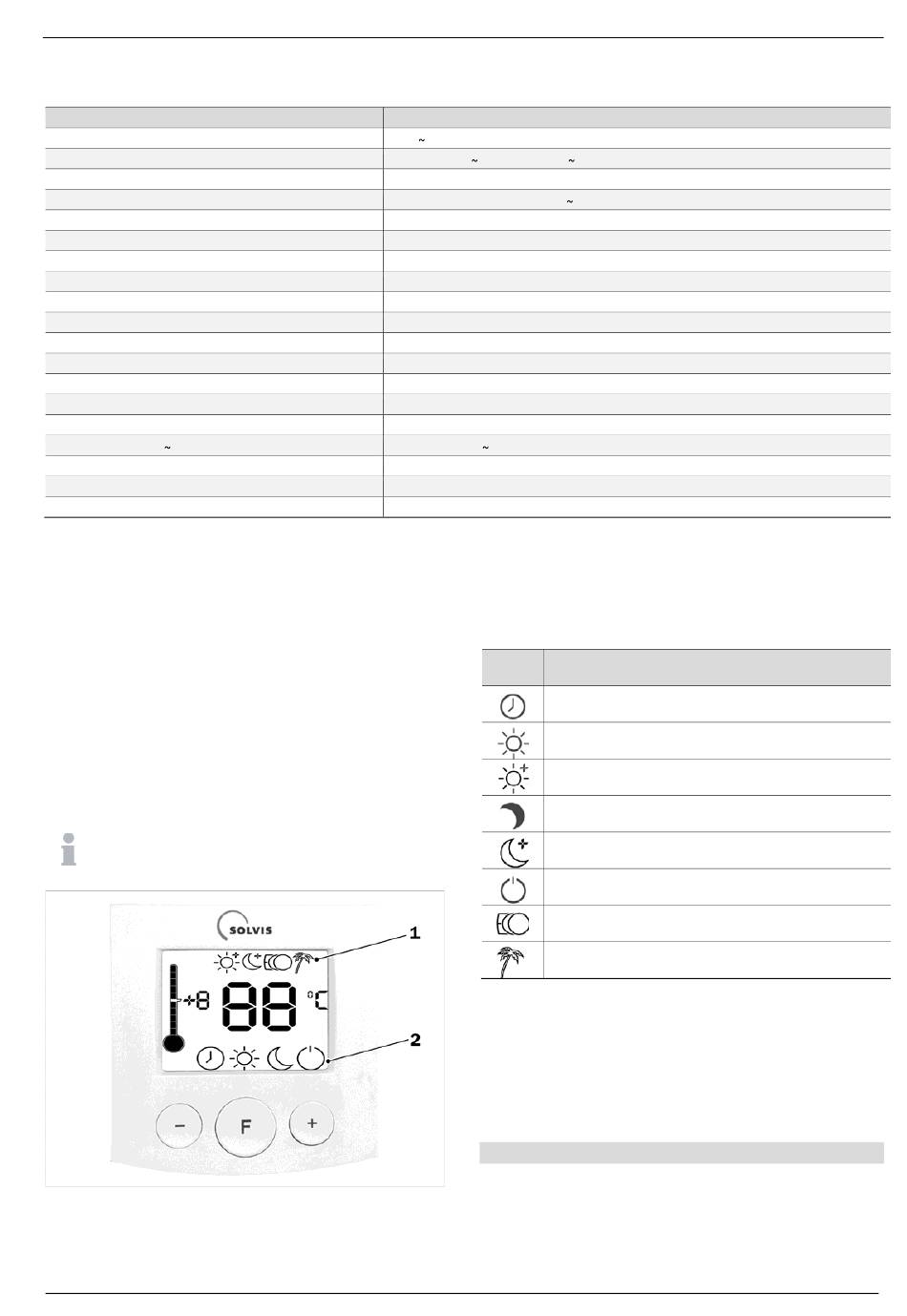

Afb. 2: Ruimtebedieningselement BE-SC-2
Bedrijfsmodi alleen in de centrale regelaar te activeren
1
Bedrijfsmodi met button „F" te activeren
2
SOLVIS SolvisMax/SolvisBen · Technische wijzigingen voorbehouden 11.18 · BAL-SBSX-I-NL
Eigenschappen, waarden
230 V / 50 – 60 Hz
M 6,3 A / 230 V | T 1,0 A / 230 V
0 – 50°C
Relaisuitgangen max. ieder 230 V / 3 A, som van de stroomwaarden niet hoger dan 6,3 A
ca. 5 W (in sluimerbedrijf, zonder pompen)
1 – 2 dagen zonder voeding mogelijk
IP 30
KTY 2 kOhm (m.u.v. zonnecircuitaanvoer en -retour, collectorvoeler: Pt 1000)
met reed-contact (S17 en S18)
–35 tot + 250°C
0,1 K
± 1 K in het bereik 0 – 100°C
Sensor niet aangesloten, sensor- of kabelbreuk
Sensorkortsluiting
O-1, SP1 en SP2: PWM of 0-10V; warmwater- (WW) en laadpomp (LP): PWM
A1 tot A13: 230 V , A14 en ALARM: potentiaalvrij contact
O-1, zonnec.pomp 1 (SP1) en zonnec.pomp 2 (SP2)
potentiaalvrij contact
Groepspompen (vrij te selecteren voor A1 - A14, fabrieksinstelling Uit)
Weergave van de bedrijfsmodi
Weerga-
Bedrijfsmodus
ve
Tijd- / automatisch-bedrijf
Dagmodus
Tijdgerelateerde dagmodus (Party-modus)*
Nachtverlaging
Tijdgerelateerde nachtverlaging (niet-thuis-functie)*
Stand-by-modus
ECO-modus*
Vakantie-modus / functie*
* Weergave van het symbool boven de ruimtetemperatuur.
Bediening
• Buttons „+" en „–": Correctie van de ruimtetemperatuur
(± 5 trappen), voor een individuele aanpassing.
• Button „F": Instellen van de verschillende bedrijfsmodi
en kalibreren van de temperatuurweergave.
Ruimtebedieningselement kalibreren
1. „F"-toets ingedrukt houden totdat de displayweergave
omschakelt.
2. Met „+" en „–"-toets de kalibratiewaarde instellen.
3. „F"-toets weer loslaten.
3 Productomschrijving
9
