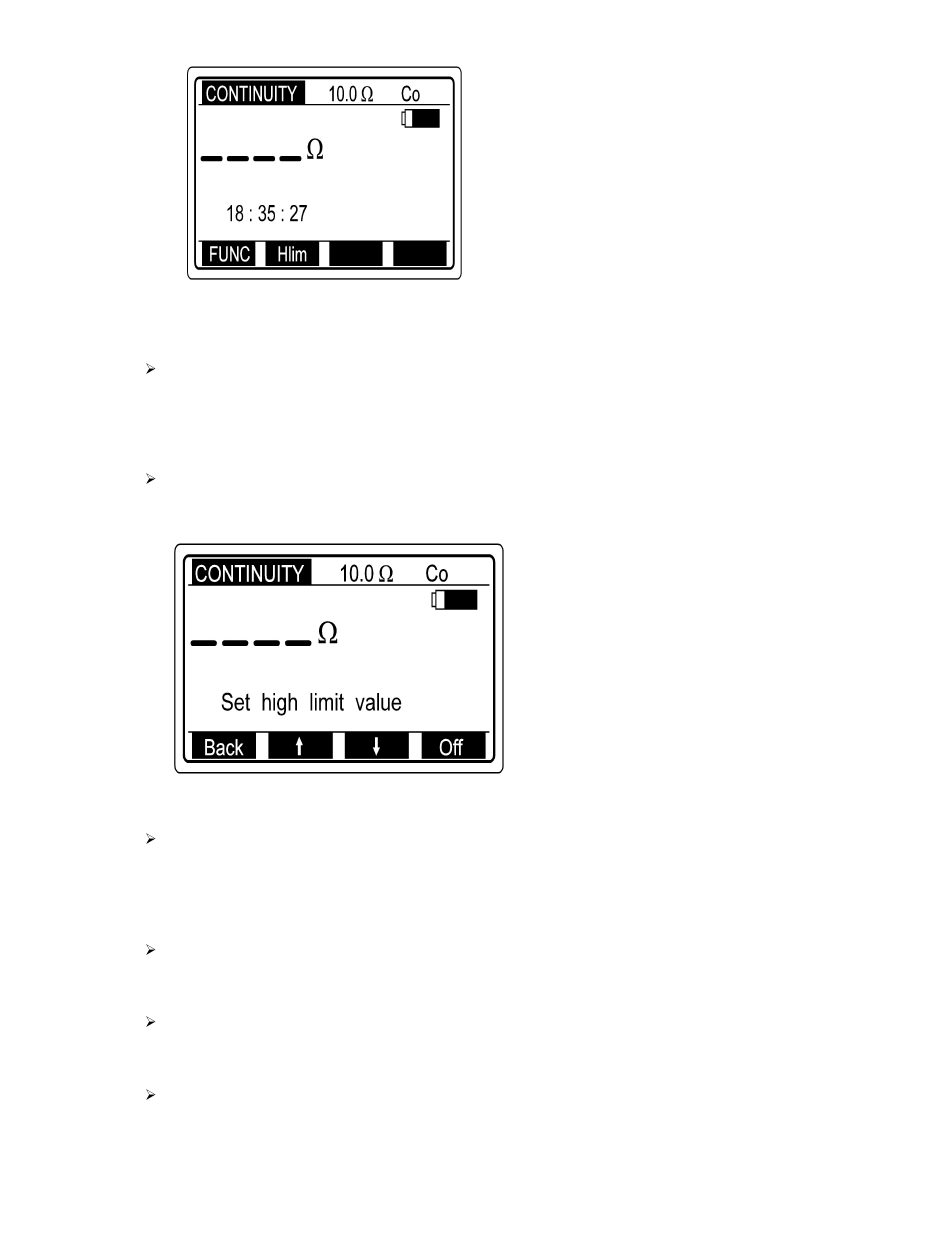

Fig 18.: Beginmenu voor continuïteit
Fase 2
Programmeer de bovenste grenswaarde voor weerstand. De testresultaten zullen vergeleken worden
met de geprogrammeerde grenswaarde. Zijn deze lager, dan wordt een waarschuwingssignaal
geactiveerd.
Hoe programmeert men de bovenste grenswaarde ?
Druk op de Hlim ( F2)-toets om het instelmenu voor de grenswaarde te activeren, zoals op de
afbeelding hieronder:
Fig. 19: Instelmenu voor grenswaarde
Waarden tussen 0.1Ω en 20.0Ω in stappen van 0.1Ω kunnen via de pijltjestoetsen (F2) of (F3)
geprogrammeerd worden. Als het testresultaat niet moet vergeleken worden met de geprogrammeerde
grenswaarde, druk dan op de Off (F4)-toets. De geprogrammeerde grenswaarde (bovenaan
weergegeven) wordt vervangen door de mededeling *Ω. De Off-toets verandert in On om de gebruiker
in staat te stellen de grenswaarde te activeren en vice versa.
Druk op de Back (F1)-toets nadat de grenswaarde geprogrammeerd werd om naar het beginmenu voor
continuïteit terug te keren (zie fig. 14).
Fase 3
Druk op de START-toets en laat weer los. De (continu)meting begint en de resultaten worden
weergegeven.
Fase 4
Verbind de testkabel met het testobject zoals hieronder afgebeeld en volg het weergegeven resultaat of
de geluidsinformatie (druk op de HELP-toets voor meer informatie).
10.0Ω.... laatstgeprogrammeerde bovenste
grenswaarde
Co......... de weerstand van de meetsnoeren werd
gecompenseerd in de functie R ±200mA
19
