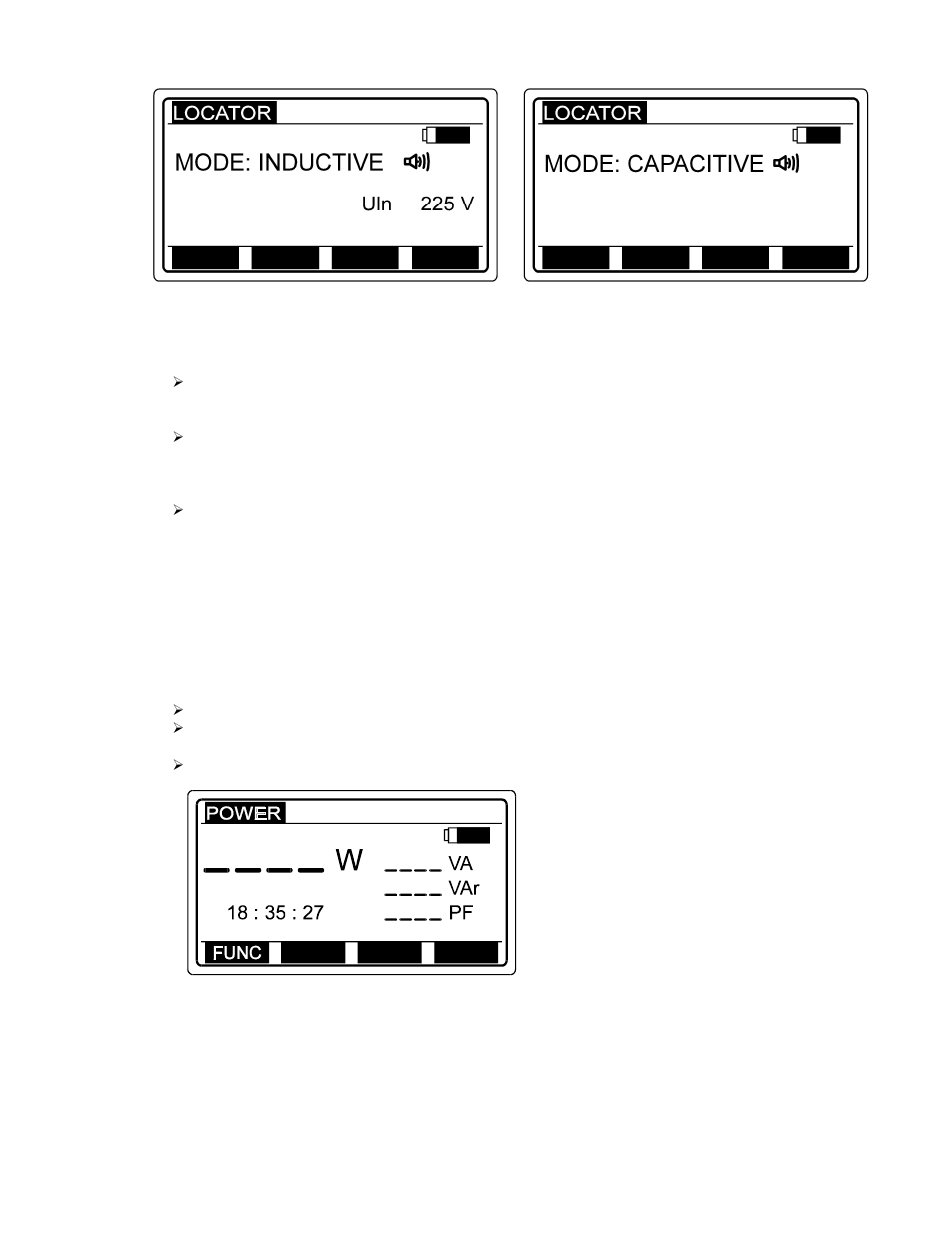

Fig 88.: Bericht tijdens het lokaliseren: installatie onder netspanning (links) en ontladen installatie
(rechts)
Fase 4
Regel de ontvangstmodus van het testsignaal van de autonome detector (ind of CAP) zoals op het
scherm van het toestel (zie hierboven).
Houd de START-toets van de detector ingedrukt tijdens het opsporen van het testsignaal.
OPMERKINGEN
In geval van complexe installaties (lange geleiders of stroomlussen in parallel verbonden) is het
aanbevolen alle onderdelen van de installatie die niet moeten getest worden los te koppelen, zo niet,
wordt het testsignaal over de gehele installatie verspreid zodat de test mislukt.
3.20.
Vermogen
Voor meer informatie, zie handboek "Metingen op elektrische installaties in theorie en praktijk".
HOE VOERT MEN DE METING UIT ?
Fase 1
Verbind de 1A/1mA stroomtang en de universele testkabel met de Eurotest 61557 (zie fig. 84).
Zet de functieschakelaar op POWER/ENERGY. Het menu Power (vermogen) of Energy wordt
weergegeven.
Selecteer de vermogenfunctie d.m.v. de FUNC (F1)-toets.
Fig. 89: Beginmenu voor vermogen
W...
actief vermogen
VA...
schijnbaar vermogen
Var...
reactief vermogen
PF...
vermogenfactor
57
