Option S 2002
H
S
Rc
Rp

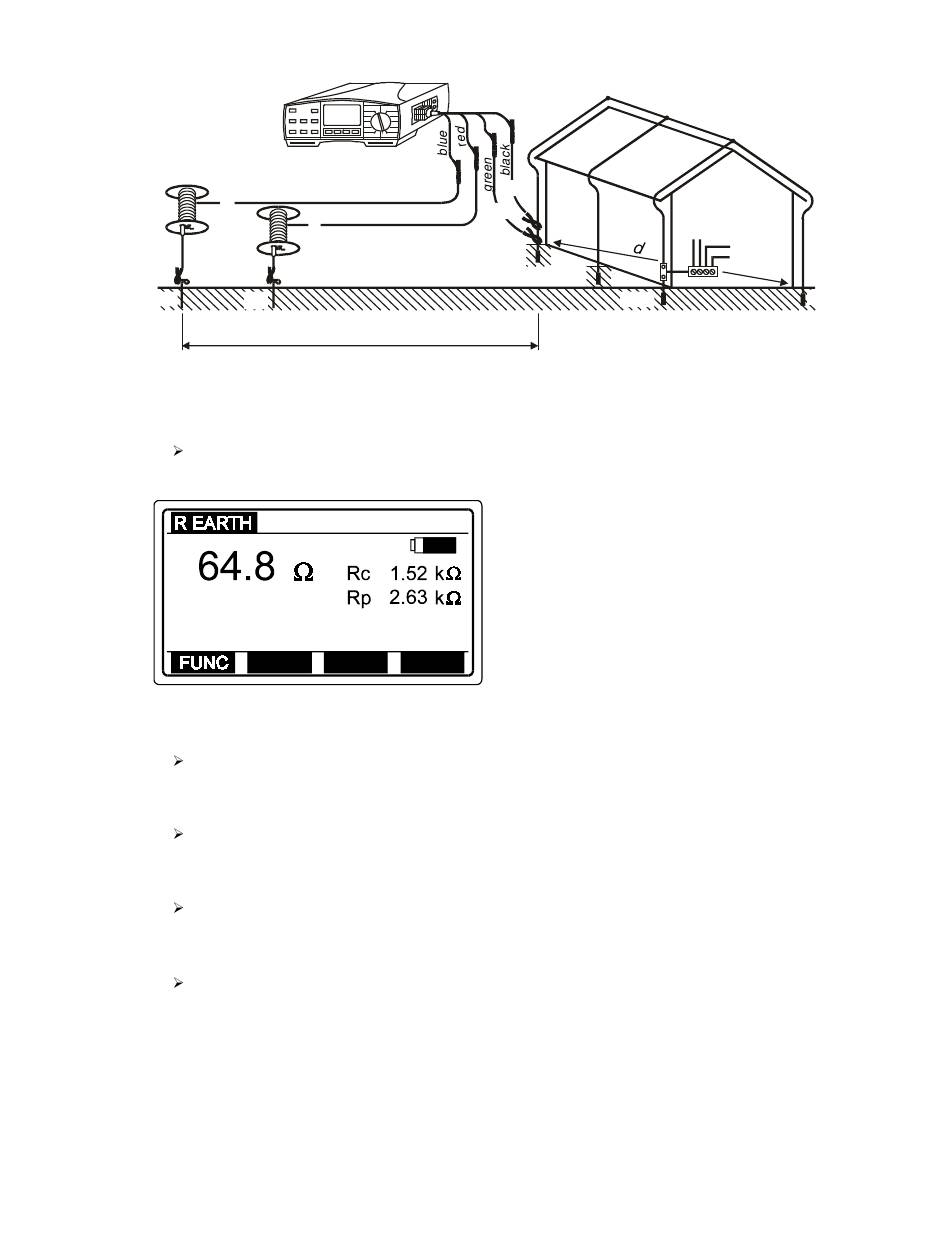

Fig. 26: Verbinding van aardingstestset - 50m in optie (Bestelnummer S 2002)
Fase 4
Druk op de START-toets en houd deze ingedrukt totdat het resultaat stabiel is; laat daarna los. Het
testresultaat wordt weergegeven. Hieronder een voorbeeld van testresultaat.
Fig. 27: Voorbeeld van testresultaat voor aardingsweerstand
Sla het weergegeven resultaat op (zie puntt 4.3).
OPMERKINGEN
Bij een externe spanning van meer dan 20V AC/DC tussen de klemmen H en E of ES en S, wordt
de aardingsweerstand niet gemeten nadat men de START-toets heeft ingedrukt. Daarentegen wordt
de spanning weergegeven, vergezeld van een uitroepteken en het bericht "Input voltage >20V".
Men hoort eveneens een bieptoon.
Als de weerstand van de stroom- of spanningsprobe te hoog is (>(4kΩ + 100RE) of >50kΩ) (met
een lagere waarde wordt rekening gehouden), staat er achter het resultaat een uitroepteken en
verschijnt het bericht "Pote.spike Rp>xxxΩ/Curr.spike Rc>xxxΩ". De waarde xxx wordt berekend
(voor elk weergegeven resultaat) op basis van het weergegeven resultaat.
Als het resultaat het meetbereik overschrijdt (open meetsnoeren), verschijnt het bericht ">20kΩ".
E
ES
R 4
E
>5d
De twee weerstanden Rc en Rp worden gemeten
en weergegeven op het scherm
R 3
E
R 2
E
MPEC
R
E1
23
