OPMERKINGEN
Zorg voor een correcte verbinding van de meetpunten van de spanningsmeetsnoeren en de
stroomtang (let op de polariteit en de richting van de stroomtang – het pijltje op de stroomtang moet
naar de aangesloten belasting gericht zijn), anders is het resultaat negatief.
De nominale ingangsspanning bedraagt 10 tot 440V.
Het nominale stroombereik bedraagt 10mA tot 200A.
Zorg ervoor dat de batterijspanning voldoende is om de energiemeting aan te kunnen, vooral deze
op lange termijn. Ze moeten nieuw zijn en geschikt om 25 uren te meten.
Tracht in de nabijheid van het toestel te zijn bij het verstrijken van de meettijd; zo kunt u het
resultaat noteren en opslaan voor latere analyse, zo niet schakelt het toestel automatisch na 10
minuten uit en gaan de resultaten verloren.
3.22.
Harmonischen
Voor meer informatie, zie handboek "Metingen op elektrische installaties in theorie en praktijk".
HOE VOERT MEN DE METING UIT ?
Fase 1
Verbind de 1A/1mA stroomtang met de Eurotest 61557 zoals afgebeeld op fig. 89 (enkel indien
stroomharmonischen moeten gemeten worden).
Verbind de geschikte kabel (universele kabel of testprobe met stekker) met de Eurotest 61557,
zoals afgebeeld op fig. 89 (enkel indien de spanningsharmonischen moeten gemeten worden).
Zet de functieschakelaar op HARMONICS; het menu voor Spannings- of Stroomharmonischen
wordt weergegeven (zie hierna).

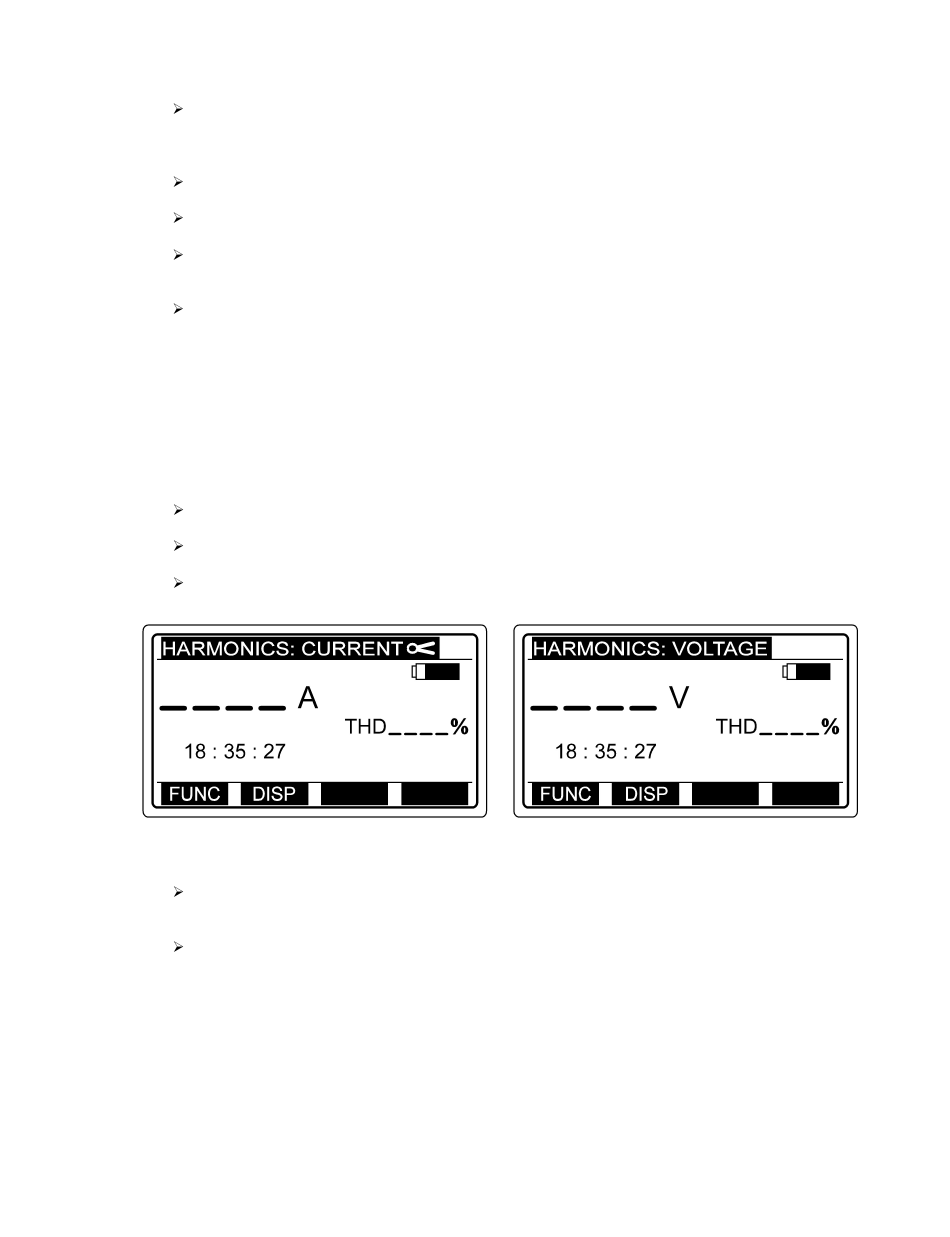

Fig. 94: Beginmenu voor stroomharmonischen (links) en sspanningsharmonischen (rechts)
Selecteer "Voltage harmonics" of "Current harmonics" d.m.v. de FUNC (F1)-toets.
Fase 2
Verbind de stroomtang (stroomanalyse) en/of spanningstestkabel (spanningsanalyse) met het
testobject zoals hierna afgebeeld (voor meer informatie, druk op de HELP-toets).
