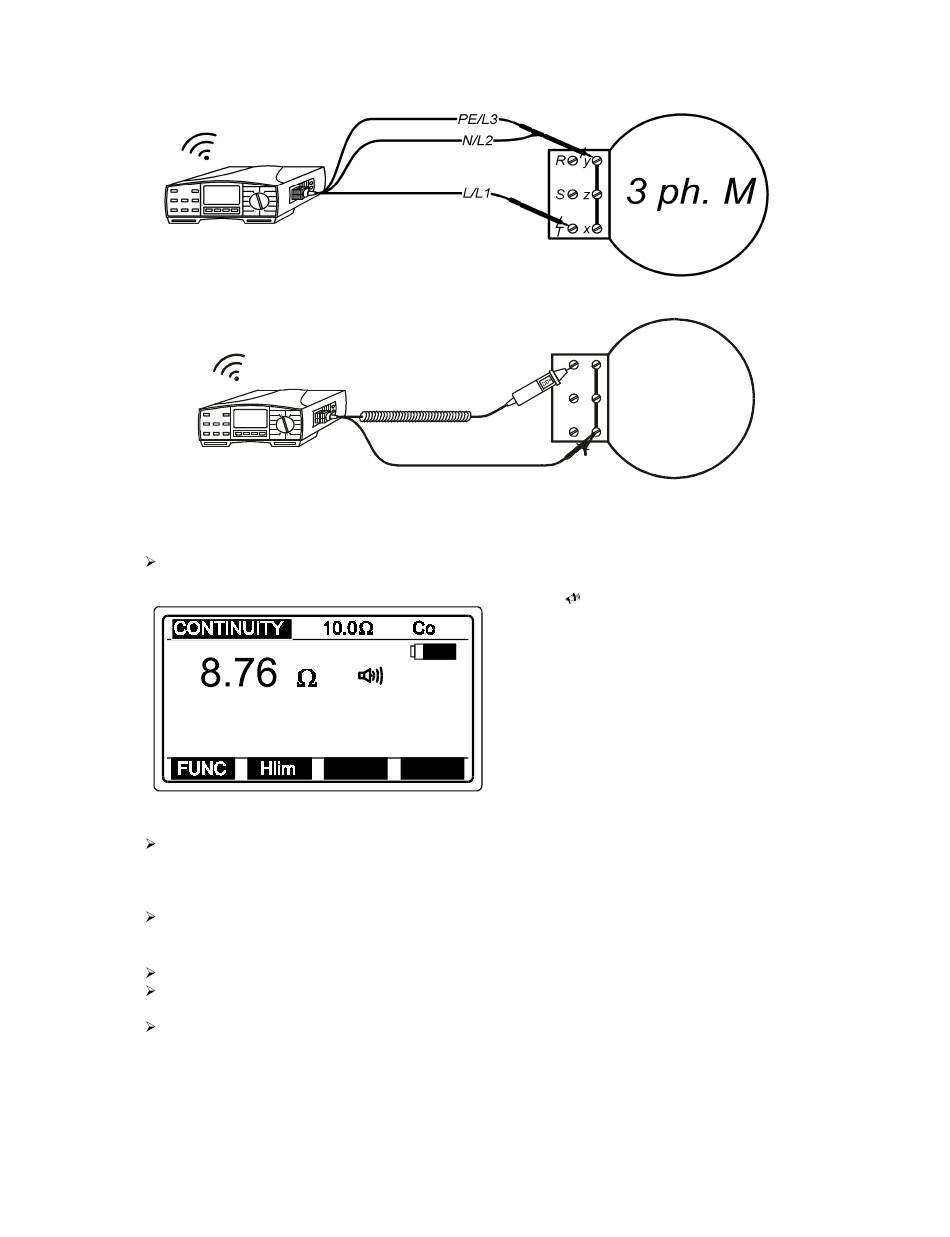

Fig 20: Verbinding universele testkabel
Fig 21.: Verbinding testprobe met meetpunt in optie (Bestelnummer A 1002)
Druk nogmaals op de START-toets om de meting te beëindigen; het laatste resultaat wordt
weergegeven, zoals hieronder afgebeeld:
Fig.: 22: Voorbeeld van testresultaat
Het resultaat kan niet opgeslagen worden (het is enkel een bijkomend resultaat).
Opmerkingen!
Bij een externe spanning van meer dan 10V AC/DC tussen de klemmen, kan de continuïteit niet
gemeten worden na een druk op de START-toets. Daarentegen wordt de spanning weergegeven,
gevolgd door een uitroepteken en het bericht "Input voltage >10V". Men hoort eveneens een bieptoon.
Als het resultaat het meetbereik overschrijdt (open snoeren), verschijnt het bericht ">2000Ω".
De positieve pool van de testspanning is verbonden met de L/L1 klem (universele testkabel) of met de
meetpunt van de testprobe.
De compensatie van de meetsnoeren in de functie continuïteit van de aardingsgeleiders geldt eveneens
in de huidige functie.
R
S
T
Option A 1002
y
3 ph. M
z
x
Het weergegeven resultaat is vergezeld
van dit symbool indien het lager is dan
de bovenste grenswaarde
20
