HOE VOERT MEN DE METING UIT ?
Fase 1
Volg fase 1 onder punt 3.7 Contactspanning, uitgezonderd de selectie van de functie
differentieelschakelaar (zie volgende fase).
Fase 2
Selecteer de functie uitschakeltijd (trip out time) d.m.v. de FUNC (F1)-toets. De functie is
geselecteerd als het bericht "RCD t" verschijnt (zie hieronder).

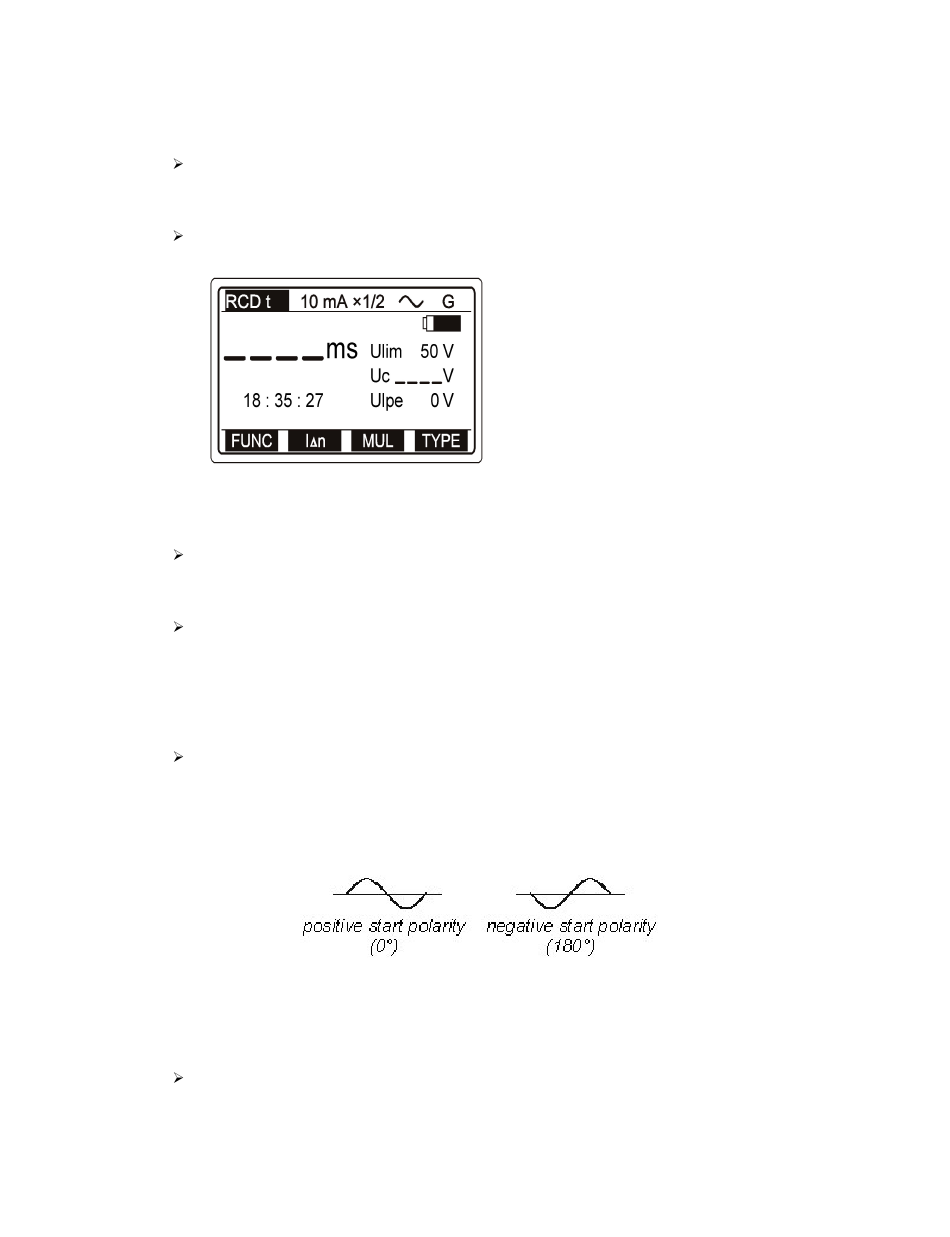

Fig 46: Beginmenu voor uitschakeltijd
Fase 3
Selecteer de nominale verliesstroom I∆n d.m.v. de I∆n (F2)-toets. Men kan de stroom instellen op
10, 30, 100, 300, 500 of 1000mA en deze wordt bovenaan weergegeven.
Fase 4
Selecteer de vermenigvuldigingsfactor van de nominale verliesstroom d.m.v. de MUL (F3)-toets.
De vermenigvuldigingsfactor bepaalt de waarde van de teststroom, bv. I∆n = 100mA,
vermenigvuldigingsfactor = 5, dan is de teststroom Itest = 500mA. De vermenigvuldigingsfactor
kan zijn ½ , 1, 2 of 5 en wordt weergegeven bovenaan. De waarde x 5 is niet beschikbaar als I∆n =
1000mA geselecteerd is.
Fase 5
Selecteer het type van te testen differentieelschakelaar en de startpolariteit van de teststroom d.m.v.
de TYPE (F4)-toets. Men heeft de keuze tussen het standaardtype (symbool G) of het selectieve
type (symbool S), terwijl de polariteit hetzij positief (0°) hetzij negatief (180°) kan zijn (zie
afbeelding hieronder). De indicaties positive G, negative G, positive S, of negative S worden
weergegeven naar gelang van het geselecteerde type.
positieve startpolariteit
(0°)
Fig. 47: Startpolariteit van de teststroom
Fase 6
Verbind de testkabel met het testobject. Volg fase 5 onder punt 3.7 Contactspanning.
Ulim...
laatstgeprogrammerde
grenscontactwaarde
Uc...
contactspanning bij nominale stroom
(standaardtype RCD) of bij
dubbele nominale stroom (selectief
type RCD)
Ulpe..
netspanning tussen fasegeleider L
en aardingsgeleider PE
negatieve startpolariteit
(180°)
35
