3.7.
Test van de PE klem
Bij het uitvoeren van metingen waarbij netspanning vereist is (RLOOP, ZLOOP of RCD parameters)
test de Eurotest 61557 automatisch de aanwezigheid van fasespanning op de aardingsklem PE. De test
moet uitgevoerd worden op alle stopcontacten (zowel eenfasige als driefasige) op nieuwe of aangepaste
installaties waar fasegeleiders en aardingsgeleiders per vergissing kunnen omgekeerd worden. Dat
soort van situaties is gevaarlijk.
Voor meer informatie, zie handboek "Metingen op elektrische intallaties in theorie en praktijk".
Wanneer wordt de test automatisch uitgevoerd ?
De test wordt automatisch uitgevoerd wanneer de gebruiker de PE testprobe vlakbij de START-toets
aanraakt (zie 6 op fig. 1). De functieschakelaar moet geplaatst worden hetzij op RLOOP, RLOOP of
RCD.
Fase 1
Verbind de geschikte testkabel (testprobe met stekker of universele testkabel) met de Eurotest
61557.
Zet de functieschakelaar op RLOOP, ZLOOP of RCD. Enkel in deze posities kan de PE klem
getest worden.
Fase 2
Verbind de testkabel met het eenfasige of driefasige stopcontact of met een ander testobject, zoals
hieronder afgebeeld.
L1
N
PE

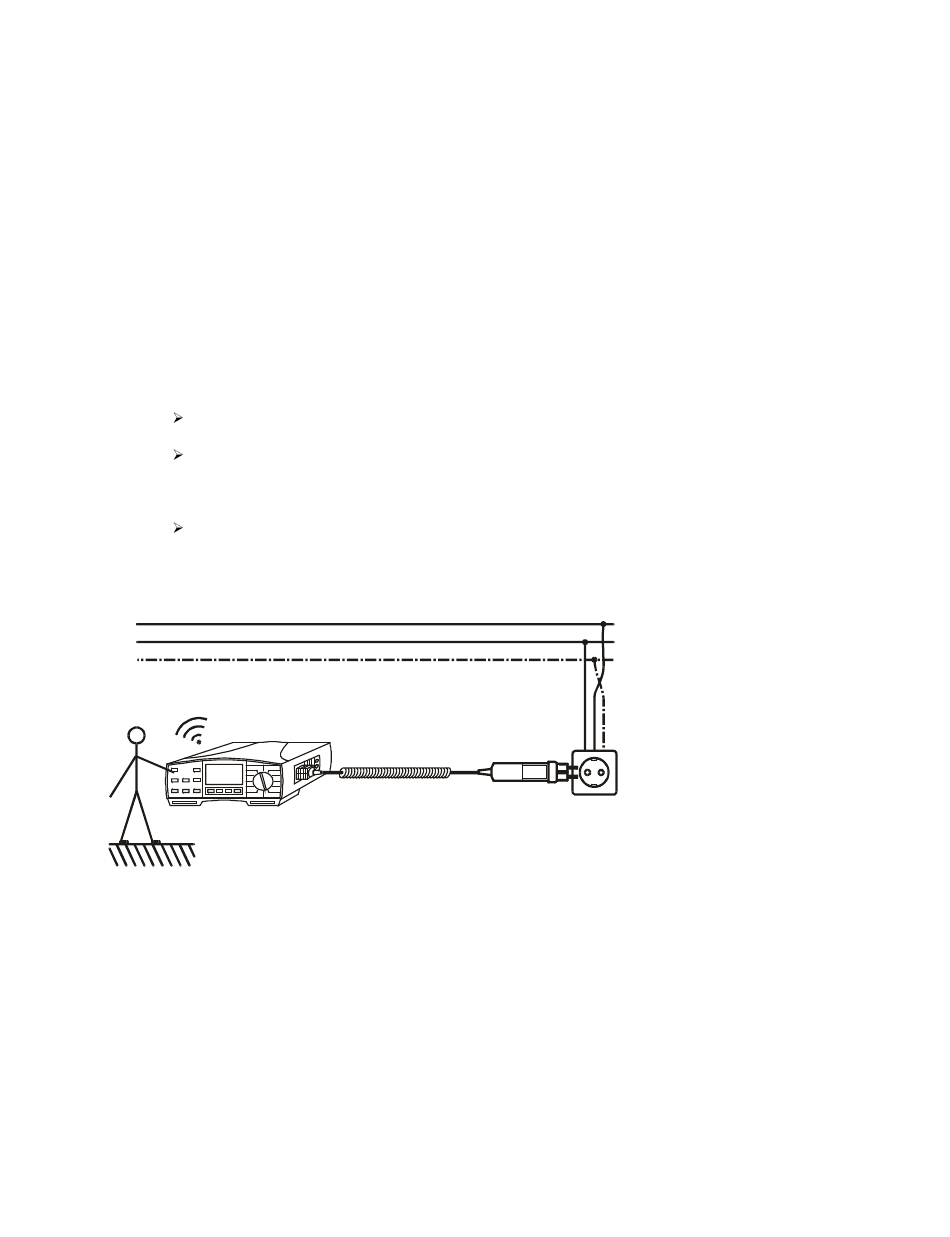

Fig. 38: Verbinding van de testprobe met stekker in optie (Bestelnummer A 1001) met het stopcontact
met omgekeerde L en PE geleiders
Option A 1001
Omgekeerde fase- en aardingsgeleiders !
Reversed phase and
protection conductors !
