Montagehandleiding ECblue Basic

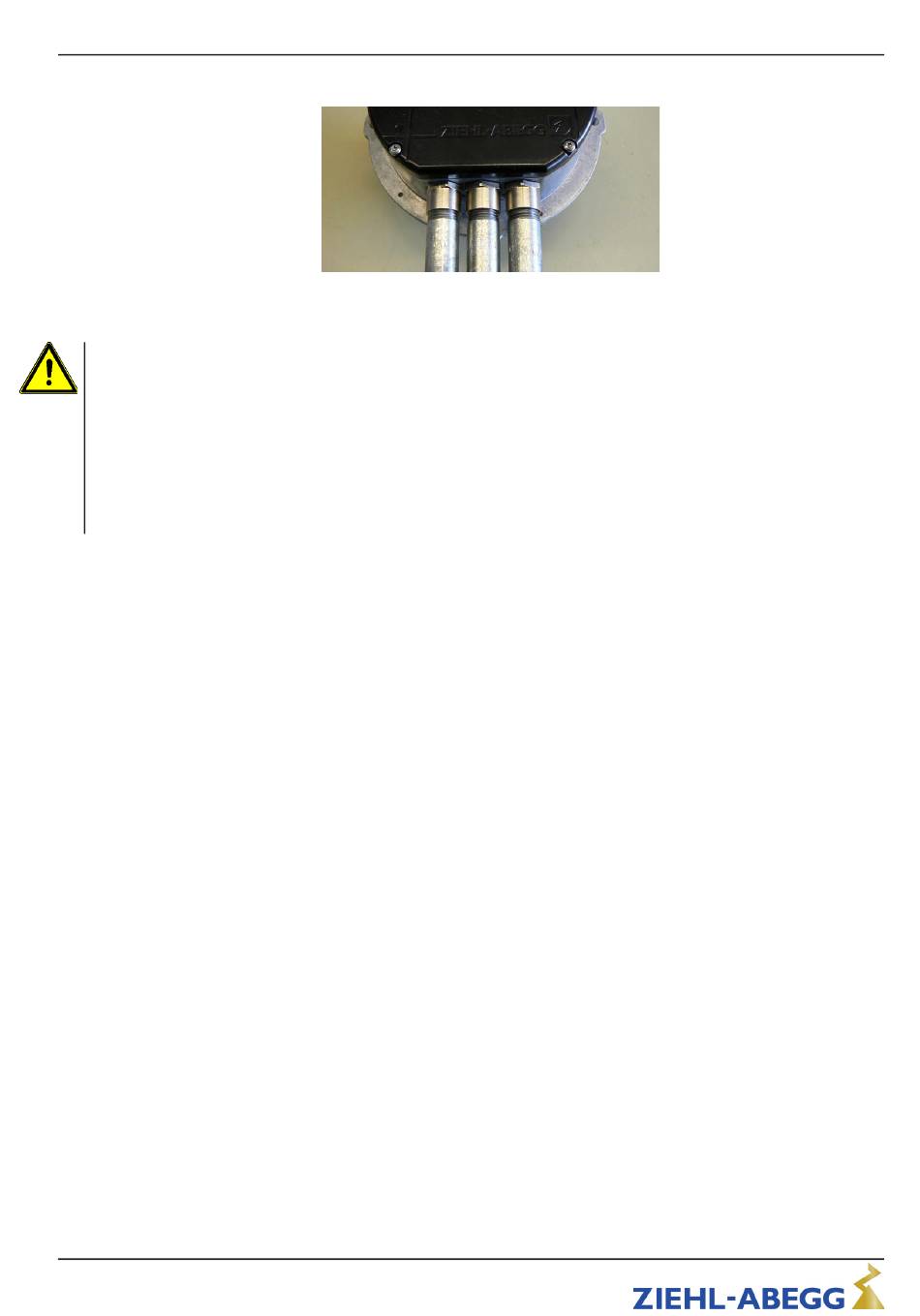

4.6.1 Aansluiting van de installatiebuizen conform NEC en CEC goedkeuring
Installatiebuizen
Voorzichtig
De geïntegreerde toerentalveranderlijke aandrijvingen van de serie MK116 en MK152
voor ventilatoren van het type ECblue voor de Noord-Amerikaanse economische ruimte
(herkenbaar aan het typeplaatje) zijn toegelaten als frequentieomvormer (Power-
Conversion-Equipment) conform UL508C.
Bovendien beschikken de motoren over een behuizing-beschermklasse 3
(Environmental type rating class 3) conform UL50(E) voor de toepassing buiten
(Outdoor-Use).
Hiervoor moeten in elk geval de volgende gegevens worden aangehouden:
•
Schroefadapter, metrisch op inch, die bestemd zijn voor de aansluiting van
installatiebuizen (Conduits) kunnen bij ZIEHL-ABEGG in verpakkingen met stuks
worden besteld:
– voor MK116: onderdeelnummer 00297623
– voor MK 152: onderdeelnummer 00297624
•
Deze moeten worden gebruikt opdat de motor volgens de eisen van de NEC
(National Electrical Code, ANSI/NFPA 70) en UL508 aan de omstandigheden op
locatie kunnen worden aangesloten.
•
De installateur/constructeur van de installatie moet voor de vakkundige aansluiting
van de adapters en buizen zorgen zodat er geen schade door binnendringend vocht
of water kan optreden. Voor de afdichting van de schroefverbindingen moet erop
worden gelet dat de meegeleverde o-ringen worden gebruikt. Bij het indraaien van de
installatiebuizen in de schroefadapter moet afdichtband worden gebruikt dat door de
UL is goedgekeurd (bijv. Teflonband).
•
De tegenover de motor liggende zijde van de installatiebuizen moet worden
afgesloten zodat er door de lichte onderdruk die in de aansluitruimte heerst geen
vocht en stof kunnen worden aangezogen.
•
De sluitschroeven die bij de series MK116 en MK152 worden gebruikt zijn alleen
bestemd voor het transport, voor de installatie moeten deze worden verwijderd.
•
Er moet een aansluittechnologie worden gebruikt die geschikt is voor de behuizing-
beschermklasse van de aandrijving!
L-BAL-F053-NL 2044 Index 012
Art.-nr. 00299816-NL
17/59
