Montagehandleiding ECblue Basic
4.8 Inbouw in afvoerkanaal, type T
4.8.1 Montage met kunststof hoek.
•
Plaats van de vastzethaak (2) in de schoorsteen (3) d.m.v. sjabloon 4x90° aftekenen
en boren. Bij vastzethaken van zachte schuimstof onder de schroefverbinding van
buiten een voldoende grote schijf van corrosiebestendig materiaal leggen.
•
Ventilator (1) met de kunststof eindstukken (1a) in het kanaal (3) brengen en, na het
opheffen van de veerbelasting, in de hoekbeugel (2) vastzetten. Voor demontage de
ventilator vastpakken aan de buitenste draagarmen en met een rukje in de
tegengestelde richting (naar boven) duwen, om de veerbelasting op te heffen.
•
Motoraansluitkabel (4) door de wand van het afvoerkanaal leiden en met kabelbinder
(5) aan de ventilatordraagarm bevestigen.
4.8.2 Montage met roestvrij stalen hoek.
De montage van de roestvrij stalen bevestigingshoek vindt plaats met een apart
verkrijgbare inbouwset.

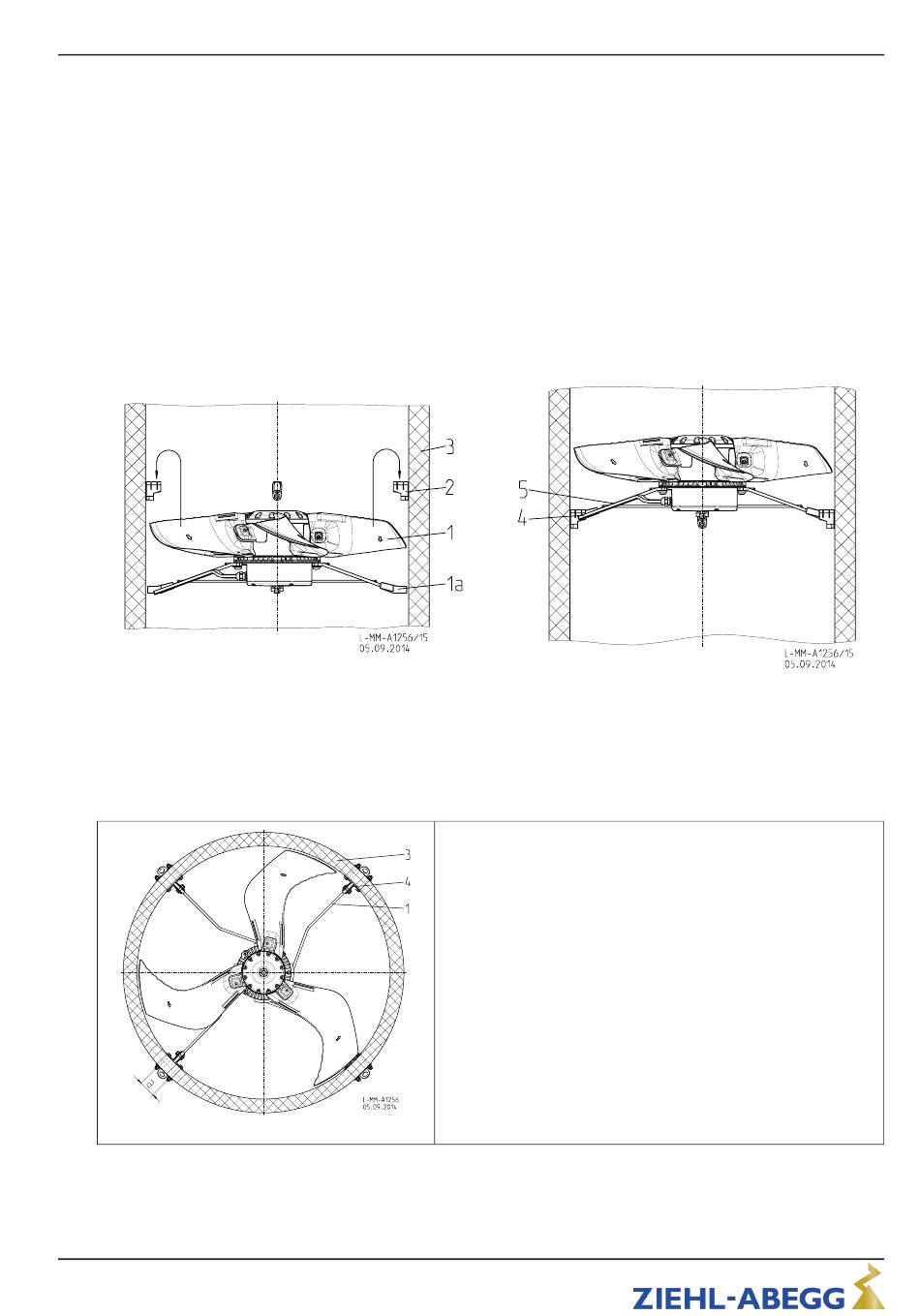

Figure 1
L-BAL-F053-NL 2044 Index 012
Plaats van de hoekbeugel (4) volgens fig. 1 in kanaal
(1) aangeven d.m.v. sjabloon 4 x 90° en gatafstand "a"
op maat van de hoekbeugels (4) boren.
Art.-nr. 00299816-NL
20/59
