Montagehandleiding ECblue Basic
5.2 Uitvoering met aansluitleidingen
Informatie
•
Bij uitvoeringen met aansluitleidingen vindt de bijschakeling plaats aan de met kleur
gecodeerde aders. Let op de kabelbanderollen op de aansluitleidingen en het
desbetreffende aansluitschema.
•
Soort, lengte, kleurcodering en aansluitbelegging van de aansluitleidingen kunnen
afhankelijk van de uitvoering variëren.
•
Let bij een nieuwe aansluiting aan de klemmen in de aansluitruimte op het volgende
hoofdstuk "Aansluiting aan klemmen in de aansluitruimte".

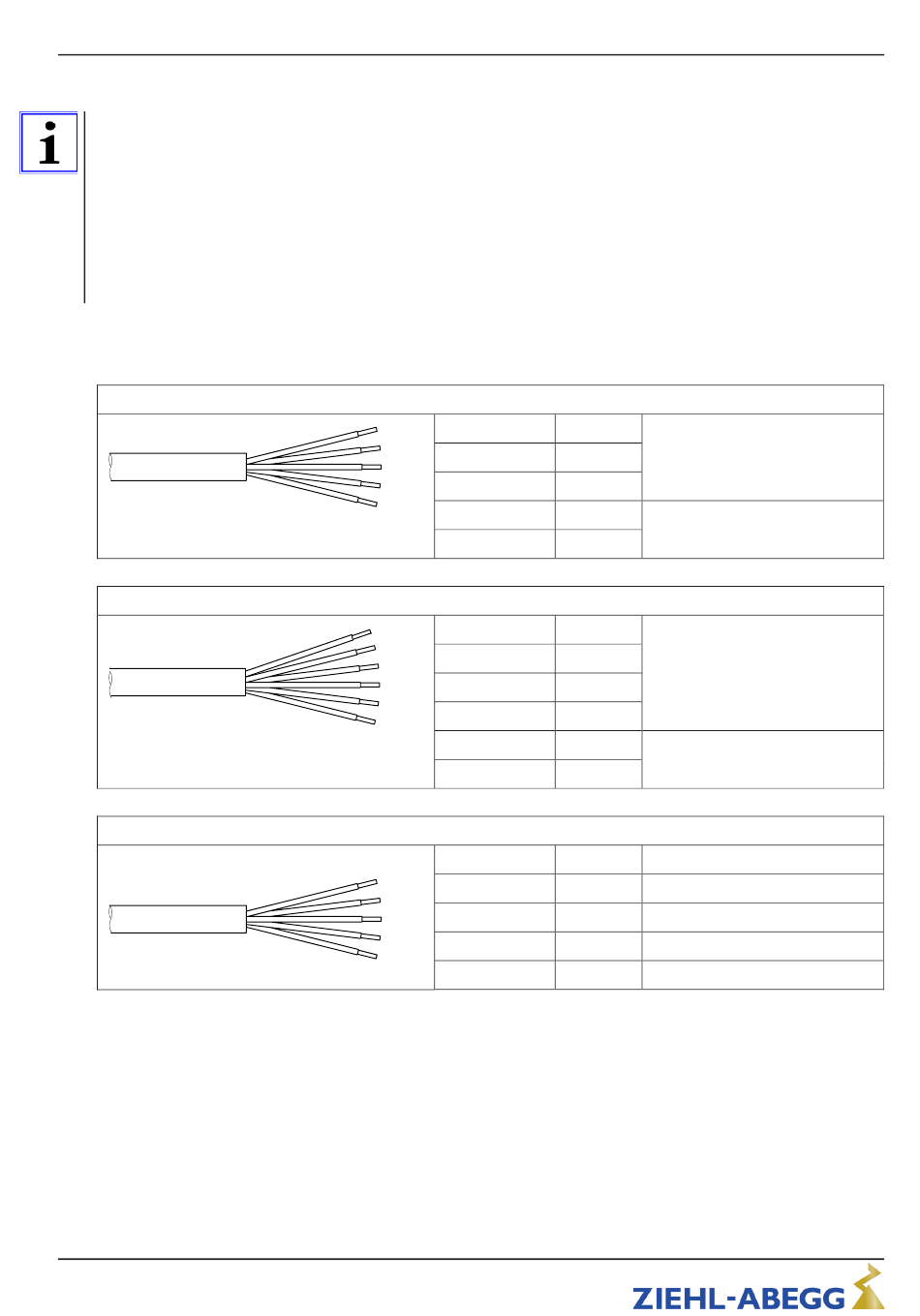

Voorbeeld aansluitvariant ECblue BASIC
1 ~ ECblue, voor netwerk en relais: Slangleiding 5 x 1,5 mm
3 ~ ECblue, voor netwerk en relais: Slangleiding 6 x 1,5 mm
1 ~ en 3 ~ ECblue, voor besturing: Slangleiding 5 x 0,5 mm
L-BAL-F053-NL 2044 Index 012
BN
bruin
BU
blauw
GNYE
WH
groengeel
WH
wit
wit
BN
bruin
BU or GY
blauw of grijs
BK
GNYE
zwart
WH
groengeel
WH
wit
wit
geel
YE
blauw
BU
GN
groen
RD
rood
BN
bruin
Art.-nr. 00299816-NL
24/59
Elektrische installatie
2
(LiF9Y11Y-JB)
L1
N
Net
PE
11
Relais
14
K1
2
(LiF9Y11Y-JB)
L1
L2
Net
L3
PE
11
Relais
14
K1
2
(LiF9Y11Y-0B)
E1
Analog In 1
GND
D1
Digital In 1
10V
DC Out
24V
DC Out
