Montagehandleiding ECblue Basic

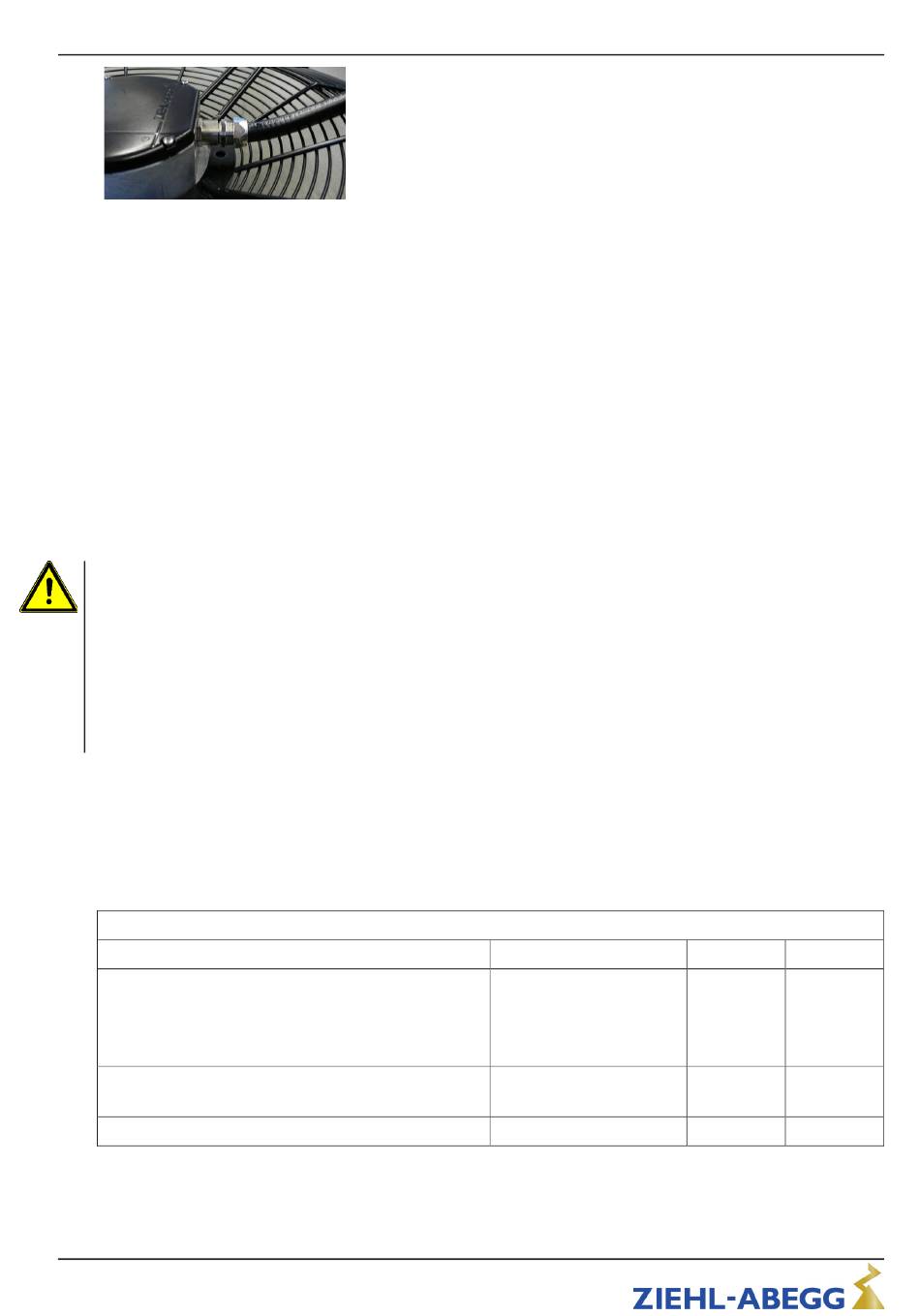

alternatief: flexibele aansluiting
Onafhankelijk van de wijze van de buis-/slangaansluiting is het belangrijk door de
vakkundige aansluiting van de voedingsleidingen de veiligheid van personen en
objecten te allen tijde te garanderen.
4.6.2 Aansluiting in NFPA 79 toepassingen
In toepassingen conform NFPA 79 (elektrische standaard voor industriële machines),
kunnen de meegeleverde kabelschroefverbindingen worden gebruikt.
Voorzichtig
•
Onafhankelijk van de wijze van de buis-/slangaansluiting is het belangrijk door de
vakkundige aansluiting van de voedingsleidingen de veiligheid van personen en
objecten te allen tijde te garanderen.
•
De sluitschroeven die bij de series MK116 en MK152 worden gebruikt zijn alleen
bestemd voor het transport, voor de installatie moeten deze worden verwijderd.
•
Er moet een aansluittechnologie worden gebruikt die geschikt is voor de behuizing-
beschermklasse van de aandrijving!
4.7 Ventilatoren bouwvorm A en D (zonder sproeiers)
Voor de bevestiging aan de vaststaande motorflens schroeven van sterkteklasse A2-70
(edelstaal) overeenkomstig EN ISO 4014 gebruiken en van geschikte
schroefbeveiliging voorzien.
Toelaatbare aanhaalmomenten M
Bouwgrootte van de motor
Draadgrootte
Roestvrij staal A2-70, wrijvingswaarde µges =
0,12
Inschroeflengte
Bij gebruik van schroeven met andere wrijfwaarden of vastheidsklassen kunnen
afwijkende aanhaalmomenten nodig zijn.
L-BAL-F053-NL 2044 Index 012
Indien op grond van de te geringe bouwruimte de aansluiting van
de installatiebuizen door middel van schroefadapters niet mogelijk
is, adviseert ZIEHL-ABEGG haar klanten een flexibel aansluitslan-
gensysteem met een goedkeuring conform UL514B te gebruiken.
Dit kan bijvoorbeeld eveneens op installaties of machines worden
gebruikt. Hiervoor is het echter belangrijk de installatie/machine
overeenkomstig de UL508 op te bouwen/ goed te keuren.
Eventuele aanbieders: - Anamet, - Flexa GmbH, - Thomas & Betts
Attentie! ZIEHL-ABEGG kan hiervoor geen garantie van de
behuizing-beschermklasse 3 (Environmental type rating class 3)
verlenen.
A
(Speciale toepassing
met indeling in stappen
Art.-nr. 00299816-NL
18/59
D
M6
M8
van 5)
7 Nm
17 Nm
≥ 1,5 x d
≥ 1,5 x d
Montage
D
G
M10
33 Nm
≥ 1,5 x d
