Montagehandleiding ECblue Basic
Ventilatorafmetingen
F_063
F_071
F_080
F_091
F_125

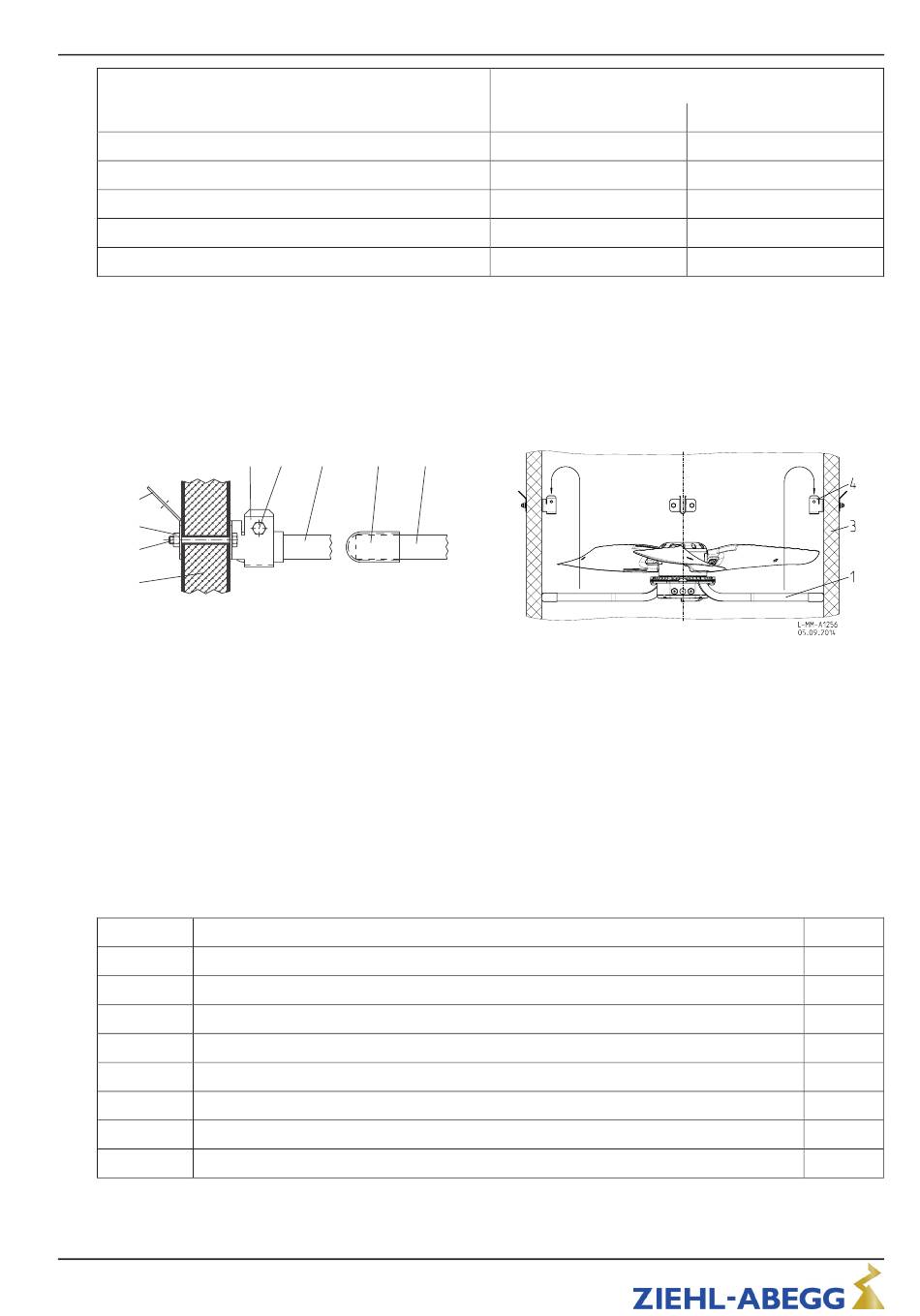

Hoekbeugel (4) en steun (5) fig. 2 met schroeven (6) slechts zover vastdraaien, dat de
hoekbeugel en de steun zich niet in de wand (3) van het afvoerkanaal graven.
Om de schroeven te borgen worden zelfborgende moeren (7) gebruikt. Schuif de
meegeleverde beschermkappen (8) over de uiteinden van de ventilatordraagarmen (1),
fig. 2.
5
7
6
3
Figure 2
Ventilator (1) volgens fig. 3 in het kanaal plaatsen en in de hoekbeugels (4) centreren.
Zet de steun volgens fig. 2 tevens met schroeven (9/10) vast.
De vier steunen (5) zijn voorzien van ogen en kunnen indien nodig voor aanvullende
ondersteuning worden gebruikt (bijv. voor ophanging aan kabels) om het afvoerkanaal te
ontlasten bij gebruik van zware ventilatoren.
Inbouwset (artikelnr. 00370979 / 00372782)
Pos.
Beschrijving
1
Axiaalventilator
3
Kanaal
4
Hoekbeugel
5
Steun
6
Schroef M8x70 EN ISO 4014
7
Moer M8 EN ISO 10511 zelfborgend
7a
Schijf 8,4 EN ISO 7089
8
Beschermkap
L-BAL-F053-NL 2044 Index 012
4
9/10
1
8
ai_kl_1905_1
Art.-nr. 00299816-NL
Instelbaar diametergebied
min.
640
725
815
915
1265
1
Figure 3
21/59
Montage
max.
660
745
835
935
1285
Aantal
-
-
4
4
8
8
8
4
