Montagehandleiding ECblue Basic
Bevestiging extra module *
Klemmen extra module *
* Aanbevolen aanhaaltoerental maximaal 400 min
Max. aansluitdoorsneden van de klemmen
Spanningsvoorziening: PE, L1, N resp. PE, L1, L2, L3
Aansluiting besturing: +24 V, +10 V, GND, D1, E1, K1
Extra module:
UL: Aanwijzing bij kabelinvoeren:
Conform UL zijn de aangebrachte sluitschroeven (van kunststof) voor
transportdoeleinden toegestaan.
Conform UL kunnen de meegeleverde kabelschroefverbindingen zonder
installatiebuizen worden gebruikt wanneer er sprake is van een installatie conform
NFPA79.
5.3.1 Montageaanwijzingen voor kabelschroefverbindingen
Voor een hoge bedrijfsveiligheid is het correcte gebruik van de
kabelschroefverbindingen van doorslaggevend belang. Houd u daartoe aan de volgende
aanwijzingen.

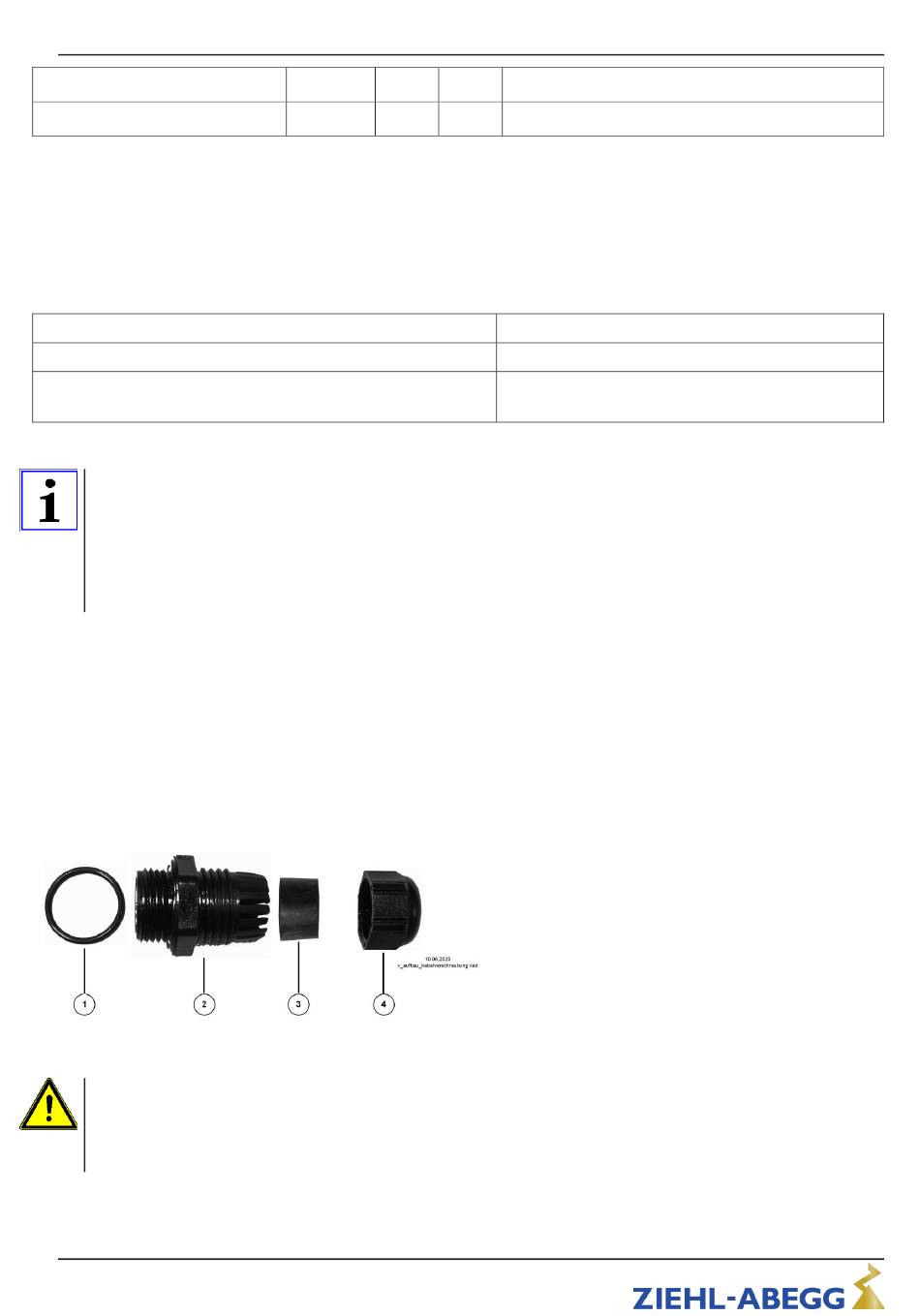

Opbouw van een kabelschroefverbinding
Voorzichtig
Bij een te laag of te hoog aanhaalmoment van de kabelschroefverbinding is er geen
goed contact tussen de O-ring en de behuizing, en tussen de afdichtinzet en de leiding.
Dit leidt tot lekkage en/of een gebrekkige trekontlasting van de leidingen!
L-BAL-F053-NL 2044 Index 012
M4
1,3
11
M2
0,24
2,2
Art.-nr. 00299816-NL
27/59
Elektrische installatie
-1
2
max. 2,5 mm
resp. AWG12
2
max. 1,5 mm
resp. AWG16
2
2
1,5 mm
(0,75 mm
met adereindhuls) resp.
AWG16
1. O-ring
2. Tussenstuk met aansluitschroefdraad
3. Afdichtinzet
4. Wartelmoer
