Montagehandleiding ECblue Basic
5.3 Uitvoering zonder aansluitleidingen

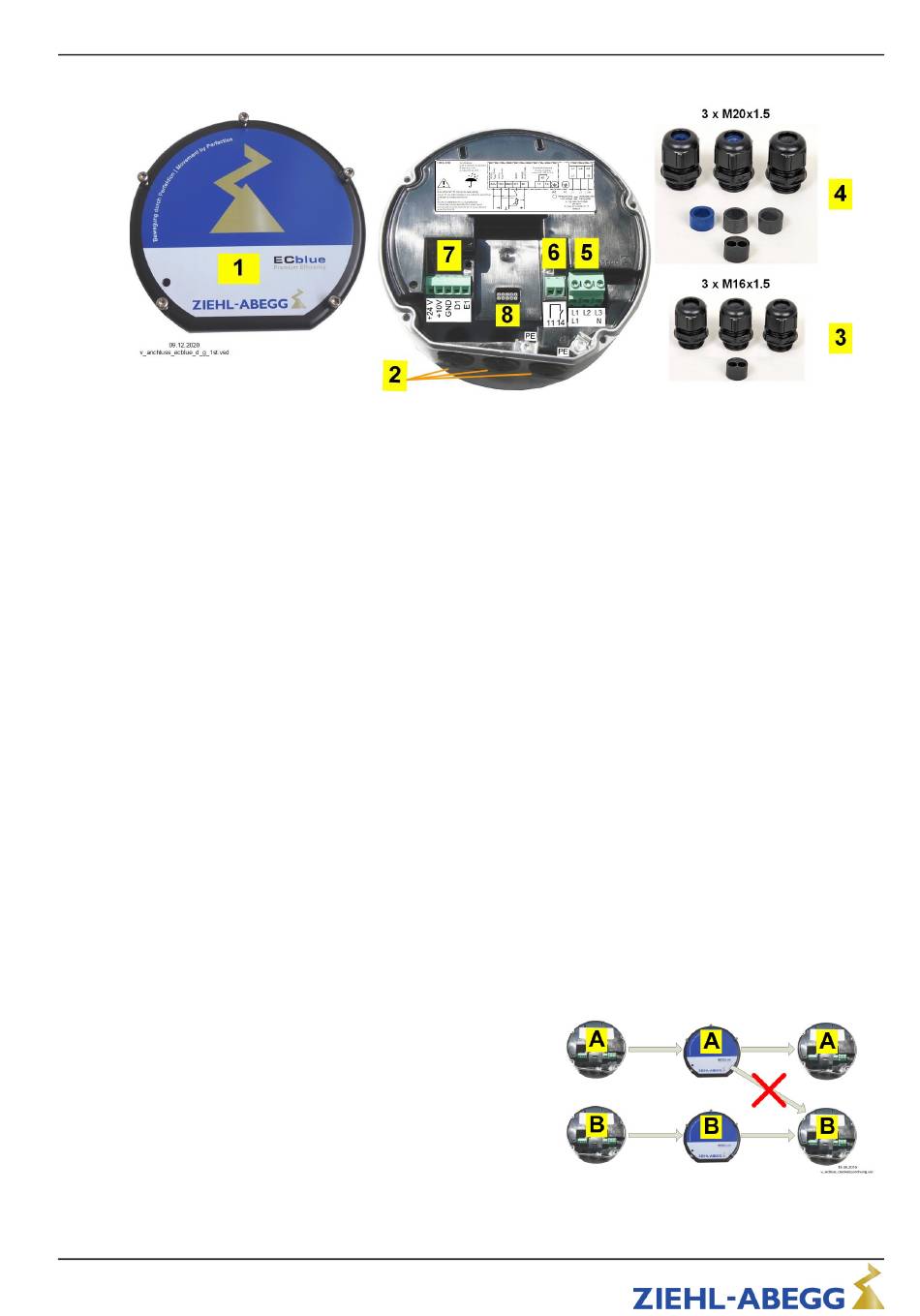

Weergave voor standaarduitvoering met kunststof kabelschroefverbindingen
1 Deksel controllerbehuizing
2 Kabelinvoerpunten met kunststof sluiting
3 Versie met kabelschroefverbindingen 3 x M16x1,5
gebruikt: 3 x afdichtinzet voor leidingen met 4...10 mm buitendiameter
optioneel: 1 x afdichtinzet met 2 gaten (5 mm) voor twee leidingen
4 Versie met kabelschroefverbindingen 3 x M20x1,5
gebruikt: 1 x afdichtinzet zwart voor leidingen met 8...12 mm buitendiameter
gebruikt: 2 x afdichtinzet blauw voor leidingen met 6...7,9 mm buitendiameter
optioneel: 2 x afdichtinzet zwart voor leidingen met 8...12 mm buitendiameter
optioneel: 1 x afdichtinzet blauw voor leidingen met 6...7,9 mm buitendiameter
optioneel: 1x afdichtinzet met 2 gaten (6 mm) voor twee leidingen
5 Spanningsvoorziening
6 Aansluiting storingmeldingrelais
7 Aansluiting besturing
8 Insteekplaats voor extra module
Aanpak:
1. Voor de aansluiting het deksel van de controllerbehuizing verwijderen.
2. In de leveringstoestand zijn alle 3 kabelinvoerpunten gesloten. Naar behoefte de
kunststof sluiting verwijderen en de meegeleverde kabelschroefverbinding inzetten,
niet benodigde invoerpunten moeten gesloten blijven!
3. Leidingen vakkundig invoeren en aansluiten.
4. Voor de ingebruikname het deksel van de controllerbehuizing weer zorgvuldig op
de juiste stand brengen.
Voorzichtig
De afdichting van het afsluitdeksel kan na verloop van tijd
de contour van de statorbus aannemen.
Monteer daarom het deksel weer op dezelfde motor als
van welke het werd verwijderd om een maximale dichtheid
te bereiken.
L-BAL-F053-NL 2044 Index 012
Art.-nr. 00299816-NL
25/59
Elektrische installatie
Deksel niet verwisselen!
