Montagehandleiding ECblue Basic
5.8 Analoge ingang "E1" voorde opgave van het toerental
Naar gelang de uitvoering voor 0...10 V / 0...100 % PWM-signaal of voor 10...0 V /
100...0 % PWM-signaal. Aansluiting aan: "E1" / "GND" (analoog in 1).
•
Voor de ventilatoren met 0...10 V / 0...100 % PWM-signaal komt een 10 V signaal
resp. een permanent signaal overeen met het maximale toerental. Als er geen signaal
aanwezig is, staat de ventilator stil.
•
Voor de ventilatoren met 10...0 V / 100...0 % PWM-signaal komt een 10 V signaal
resp. een permanent signaal overeen met ventilatorstilstand. Als er geen signaal
aanwezig is, draait de ventilator op het maximale toerental.
Voorzichtig
Er moet op de juiste polariteit worden gelet!
Nooit de netspanning aan de signaalingang aanleggen!

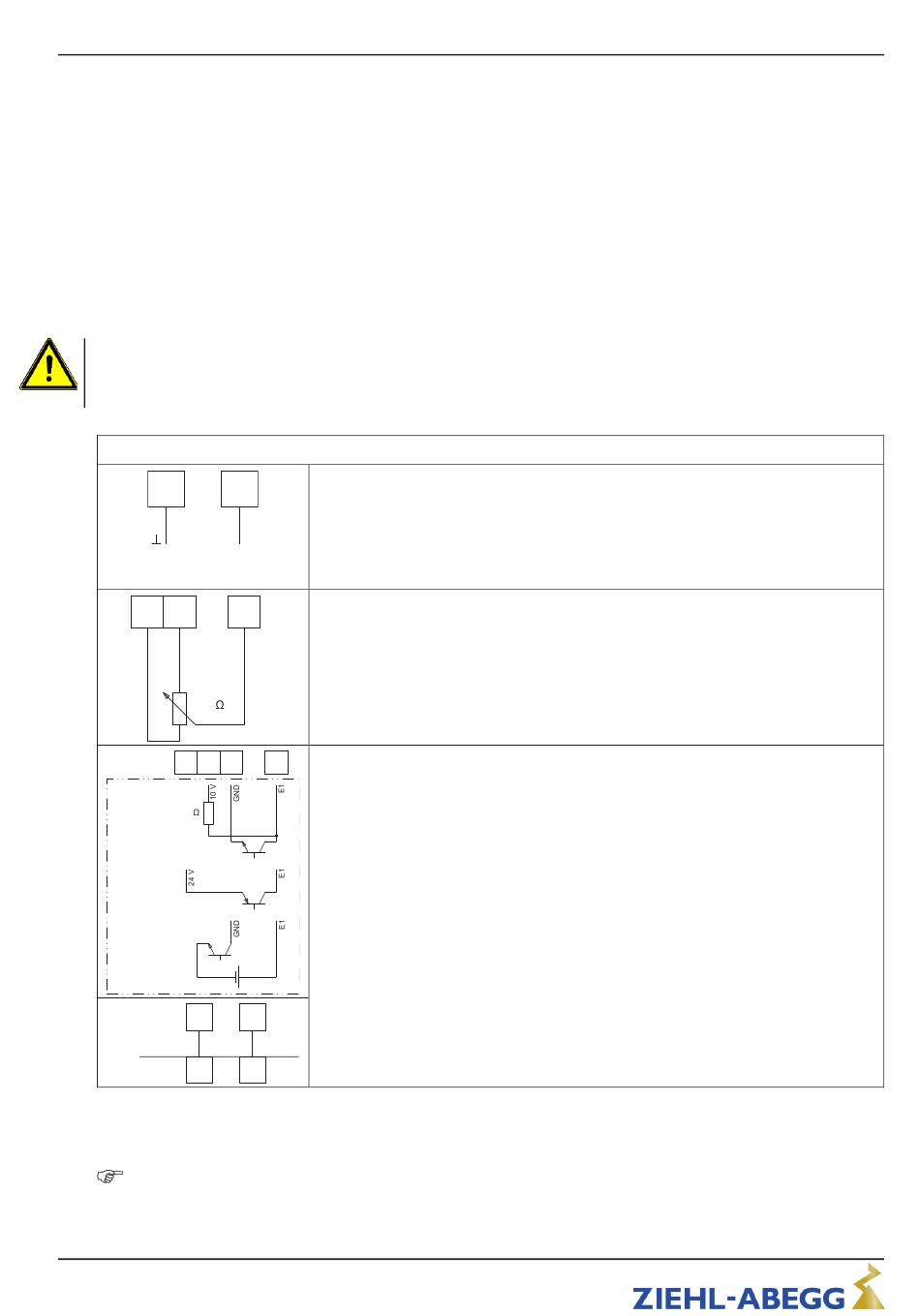

Mogelijkheden voor de toerentalopgave
GND
0...10 V
10...0 V
10V GND
10 k
24V
10V GND
10 k
PWM
f = 1...10 kHz
GND
CTE/AH(X)-L
PWM
(A4)
De motor start altijd met minstens 6 % van het nominale toerental en stopt onder 4,5 %
van het nominale toerental (voorwaarde de instelling "min. toerental" bedraagt "0" rpm
extra module).
L-BAL-F053-NL 2044 Index 012
Aansturing via extern opgavesignaal 0...10 V / 10...0 V
E1
Door externe schakeling met een weerstand (499 Ω / 0,25 W) tussen de
klemmen "E1" en "GND" parallel tot het ingangssignaal is een aanstur-
+
ing met een 0...20 mA / 20...0 mA signaal mogelijk.
Toerentalopgave met 10 kΩ potentiometer aan de klemmen "+10 V" en
E1
"GND"met aftakking op klem "E1".
Aansturing via extern opgavesignaal PWM
E1
-
+
15...28 V
Aansluiting aan ZIEHL-ABEGG ventilatiecomputer met PWM uitgang
E1
24V
Art.-nr. 00299816-NL
33/59
