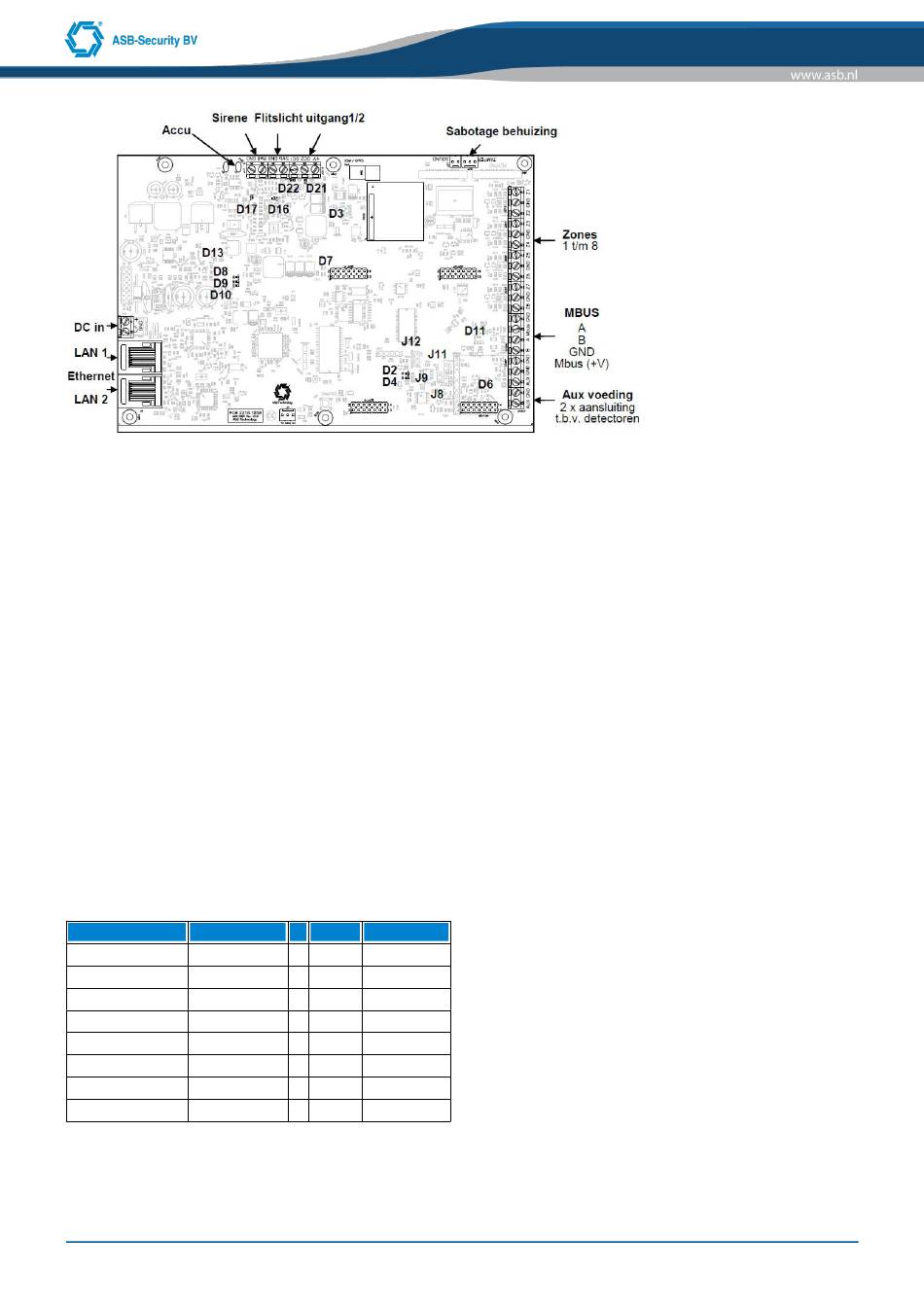

Afbeelding: De aansluitingen van de CCS5000 PCB
• DC in
De voedingspanning t.b.v. het CCS5000 is 24VDC, het CCS5000 wordt standaard gevoed middels de bijgeleverde
voedingsadapter, aan de primaire zijde van de trafo bevindt zich een 230V aansluitblokje met zekering (1A). De
apparatuur moet worden aangesloten achter een dubbelpolige schakelaar. Sluit de spanning pas aan als alle
bedrading is voltooid.
• Accu aansluiting
De accu wordt gebruikt als noodvoeding in geval van netspanning uitval. Accu protectie mechanisme is aanwezig.
Sluit de RODE accudraad aan op de positieve pool van de accu, de ZWARTE accudraad op de negatieve pool.
LETOP: Het verkeerdom aansluiten van de accu kan de CCS5000 permanent beschadigen. De accu mag niet
ondersteboven geplaatst worden. De accu wordt elke 10 seconden getest, gedurende deze test wordt de
verbruikersspanning stapsgewijs afgebouwd en wordt bekeken of de accu voldoende vermogen heeft om de Aux
spanning op peil te houden. Als er twee accu's parallel worden gebruikt en in een aparte behuizing zijn geplaatste
dan moet:
1. De bedrading voor de tweede accu niet toegankelijk zijn; bijvoorbeeld door de twee kasten dicht tegen elkaar
aan te monteren, en
2. De accu-behuizing van tamper schakelaars zijn voorzien.
OPMERKING: Indien accu's parallel worden geplaatst dienen bij vervanging van een van de accu's alle
accu's vervangen te worden. Er mag geen oude en nieuwe accu parallel worden geplaatst.
• Aux voeding
Het systeem kan maximaal 2200mA bij 13VDC leveren voor componenten die extern moeten worden gevoed (Via
Mbus/Aux/Sirene/Flitslicht). Als u besloten heeft welke componenten worden aangesloten, kunt u de volgende
tabel gebruiken om de totale stroomafname te berekenen en vervolgens de capaciteit van de benodigde accu
bepalen:
Tabel: Stroomverbruik per voedingmodule
Component
Stroom (mA) x Aantal Totaal (ma)
CCS
220
Bediendeel
Ingangenmodule
detectie
detectie
detectie
alarmgevers
...
De capaciteit van de benodigde accu kunt u als volgt berekenen:
GRADE 3: 30 uur gangreserve x totale stroom componenten(A) + 1 uur x totale stroom alarmgevers = ... Ah
GRADE 2: 12 uur gangreserve x totale stroom componenten(A) + 1 uur x totale stroom alarmgevers = ... Ah
• Sirene-uitgang
Pagina
10
van 58
X
X
X
X
X
X
X
X
