3.2.3

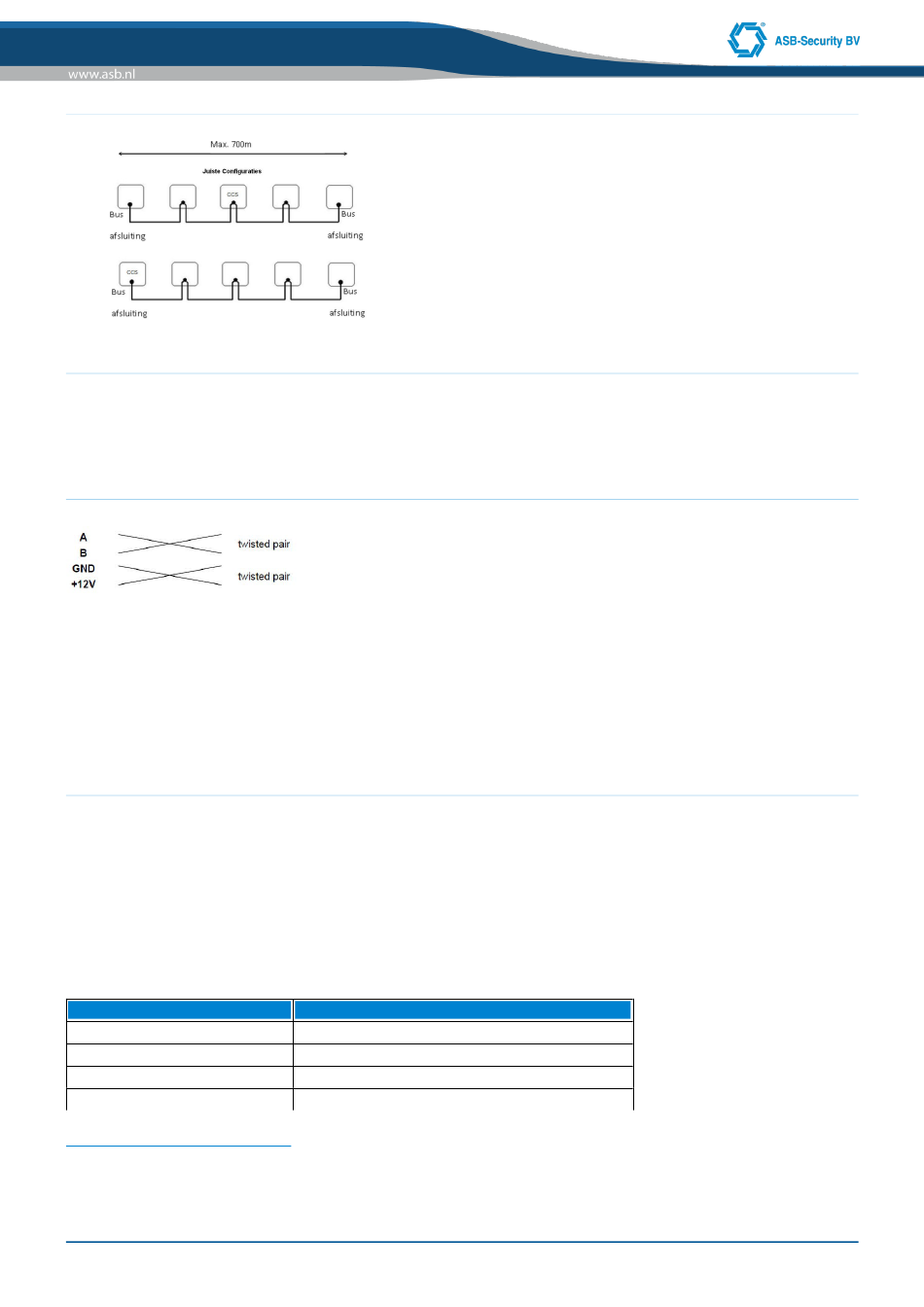

Mbus-configuratie

Afbeelding: Mbus-configuratie
3.2.4

Mbus referentieniveau instelling

Om een juist referentieniveau op de Mbus te creëren, moet op één module in de Mbus de "Pull up 750Ω" en "Pull
down 750Ω" jumpers worden geplaatst. Geadviseerd wordt (dit is ook de fabrieksinstelling) deze jumpers op de
ccsMuSDO centrale te plaatsen. OPMERKING: De jumpers moeten en mogen maar op 1 module in een Mbus
worden geplaatst.
3.2.5

Bekabeling Mbus

Geadviseerd wordt een onafgeschermde twisted pair bekabeling toe te passen:
De totale lengte van de Mbus mag de 700 meter niet overschrijden.
OPMERKING:
• bij toepassing van meerdere voeding modules binnen een systeem mogen de V+ aansluitingen niet onderling
worden gekoppeld, sluit de binnenkomende V+ niet aan op de voeding module, alleen de afgaande V+ mag
worden aangesloten.
• Als er afgeschermde bekabeling gebruikt wordt dan de kabel aan 1 kant aarden.
• Gebruik niet de V+ van de Mbus voor componenten die extern gevoed moeten worden
3.2.6

Spanningsverlies Mbus

Als stroom door een stuk draad wordt gevoerd, zal een gedeelte van de spanning verloren gaan ten gevolge van
de inwendige weerstand van de kabel, met dit spanningsverlies moet bij de installatie rekening worden gehouden.
Om een correct functioneren te garanderen, moet op elke module minimaal 12,5VDC worden aangeboden. Is er
minder dan 12,5VDC aanwezig dan kan de werking van het systeem nadelig worden beïnvloedt.
Om deze problemen op te lossen, kunnen de volgende aanpassingen worden gemaakt:
• Plaats een extra voeding module om de Mbus-spanning te versterken;
• Verminder de kabellengte van de Mbus-bedrading naar een module;
• Verhoog de diameter van de kabel.
Tabel: Mbus status LED indicator

LED status

UIT
KNIPPEREND 8s AAN / 8s UIT Voedingspanning OK, geen dataverkeer
KNIPPEREND 4s AAN / 4s UIT Dataverkeer aanwezig, module is niet ingelezen
KNIPPEREND +/- 5Hz

Spanningsval over de kabel

De spanningsval over een kabel wordt door drie elementen bepaald:
• de karakteristieke weerstand van de kabel;
• de stroom die door de kabel loopt;
Technische en functionele specificaties kunnen zonder voorafgaande mededeling worden gewijzigd
Betekenis
Geen voedingspanning
Communicatie OK
Pagina
13
van 58
