• de lengte van de kabel.
De karakteristieke weerstandswaarde van de kabel wordt opgegeven door de fabrikant van de kabel. De waarde is
ondermeer afhankelijk van de aderdiameter, het geleidend medium, soort kern (soepel of vast). De stroom die door
de kabel loopt, moet bij de berekening bepaald worden in het meest ongunstige geval (worst case). Hiermee
worden onverwachte situatie tot een minimum beperkt.
De stroom die door de kabel loopt is de som van de maximale stroomverbruiken van alle aangesloten belastingen
(modules, detectoren, signaalgevers, etc.). De lengte van de kabel is gelijk aan twee maal de afstand van de PSU
tot de meest veraf gelegen belasting (de stroom vloeit immers terug naar de voeding).
Bijvoorbeeld.: De kabelafstand van de PSU tot de meest veraf gelegen belasting is 300m. Het totale
stroomverbruik bedraagt 100mA. De karakteristieke weerstandswaarde van de kabel bedraagt 0,05 W/m.
De formule voor het berekenen van de spanningsval (UKABEL) over de kabel luidt:
RKABEL = RKARAKTERISTIEK x lKABEL
UKABEL = iTOTAAL x RKABEL
= iTOTAAL x (RKARAKTERISTIEK x lKABEL)
= 100mA x (0,05 W/m x 600m) = 3V
De formule voor het berekenen van de kabel weerstand is : R= ρ x L/A
• R = Weerstand in Ohm
• ρ = Soortelijke weerstand van een materiaal in Ohm meter
• L = Lengte in meter
• A = oppervlakte in vierkante meter
Een voorbeeld: een koperen kabel heeft een lengte van 100 meter en een ader dikte van 0.5 mm2, de stroom door
deze kabel is 100 mA. De soortelijke weerstand van koper=0,0175 x 10
De weerstand in één draad (0,0175 x 100)/ 0.5 = 3,5 Ohm.
Om het spanningsverlies over deze kabel te kunnen bepalen moeten we gebruik maken van de Wet van Ohm. De
Wet van Ohm luidt als volgt: U = I x R.
Bij een stroom van 100mA is het spanningsverlies 0,1 x ( 2 x 3,5 )= 0,7 Volt
3.2.7
Optimale beveiliging tegen overspanningen
Om het systeem optimaal tegen overspanningen te beveiligen is het zaak dat de diverse modules/componenten
deugdelijk worden verbonden met randaarde ((P)rotecive (E)arth).

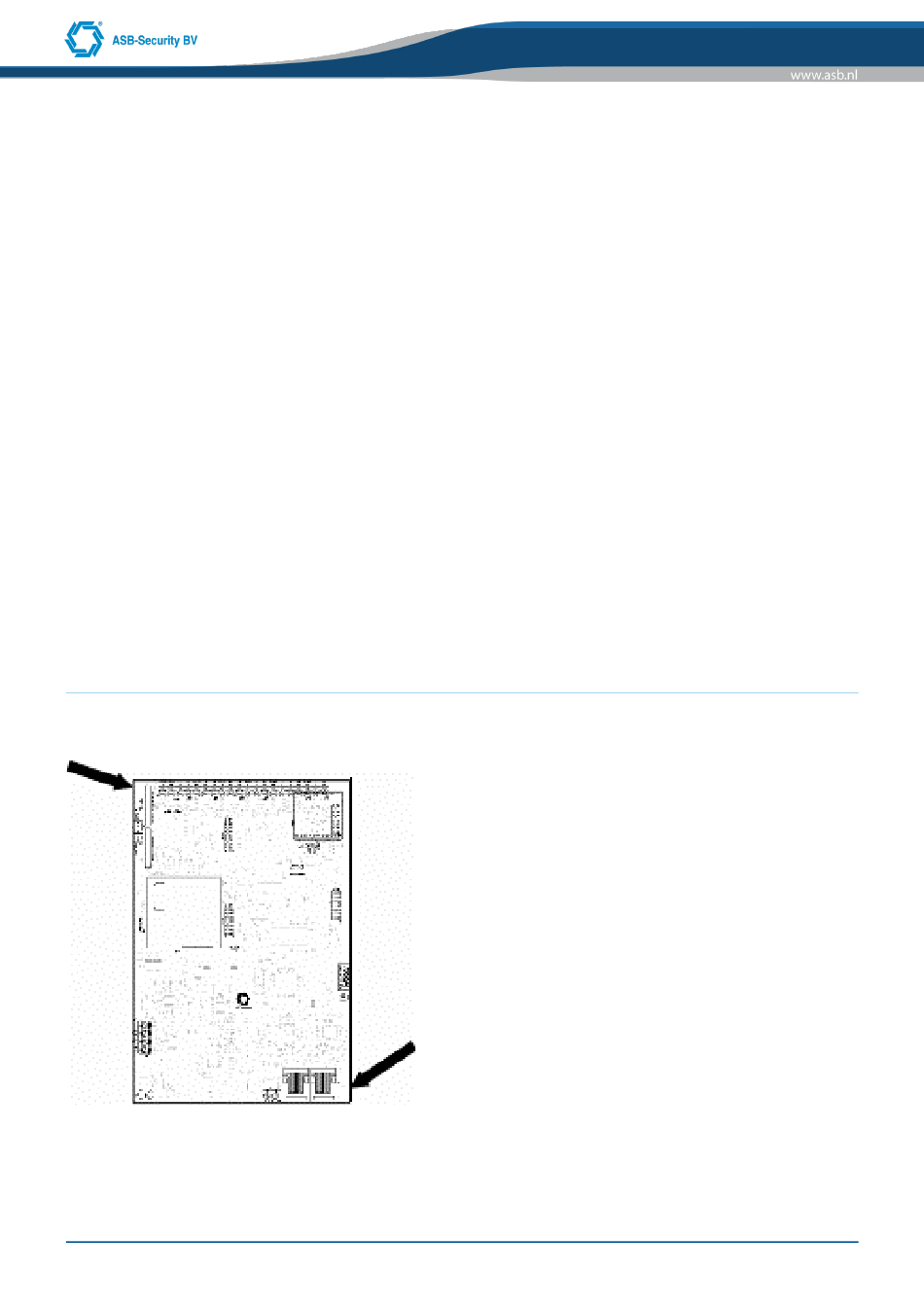

Afbeelding: Aardpunten CCS5000
Omdat het risico op overspanningen aanzienlijk groter wordt indien de bekabeling het pand verlaat, adviseren in
dergelijke gevallen glasvezel converters toe te passen, dit om het risico op schade als gevolg van overspanning
(blikseminslag) zoveel mogelijk te beperken.
Pagina
14
van 58
Technische en functionele specificaties kunnen zonder voorafgaande mededeling worden gewijzigd
-6
