Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
112

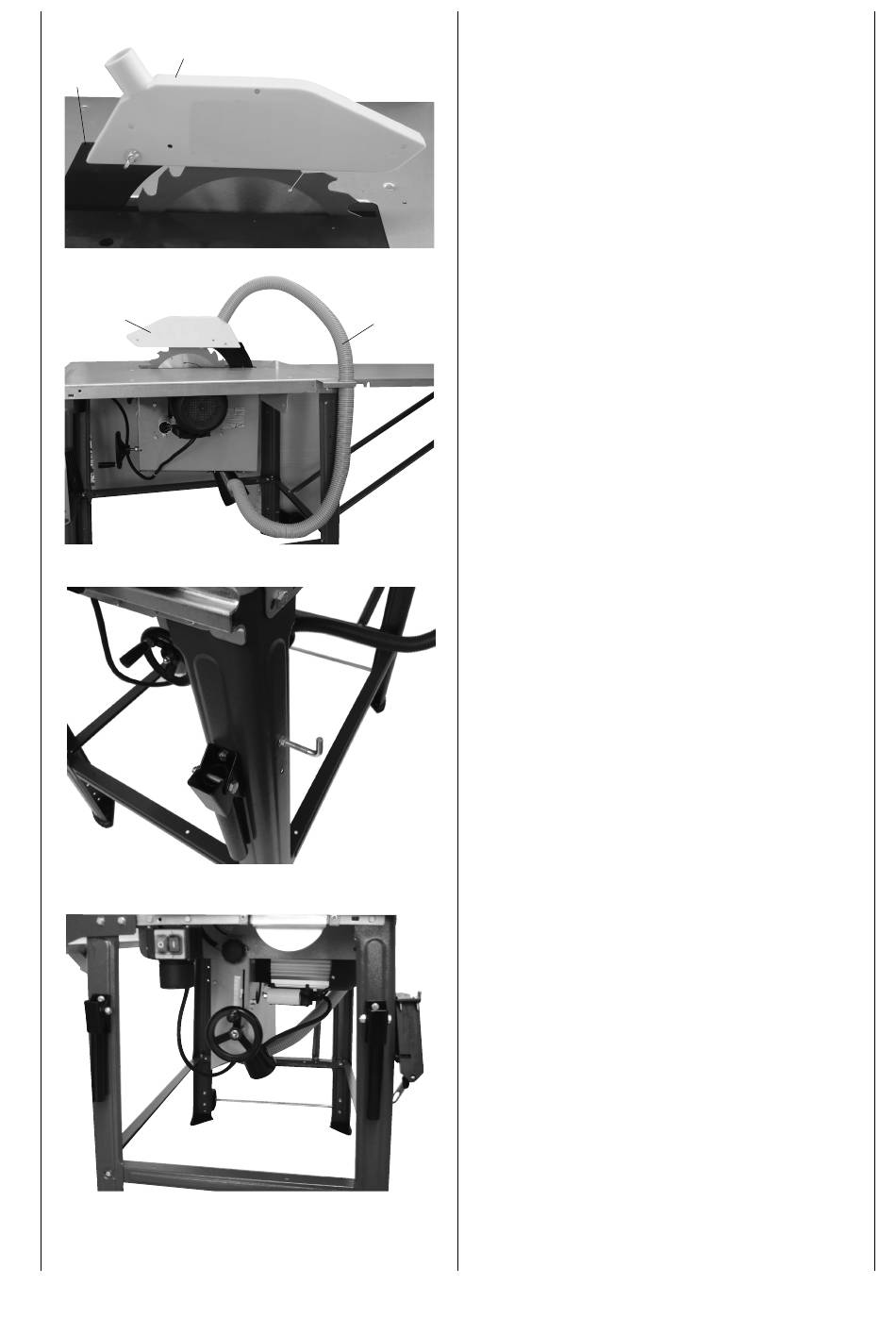

Fig. 14
Montera skyddskåpan (20) på klyvkilen (18) med skruv
med kullrigt huvud M6 x 25, bricka 6 och låsmutter.
Fig. 15
Montera slanghållaren (21) i bordsskivan och anslut
21
utsugsslangen (21) till utsugskåpan och utsugsstosen
Fig. 16 / 16.1
Fäst hakskruven med 2 brickor 6 och 2 muttrar M6 på
den högra bensidan. Där är sågklingsnyckeln och skjut
stocken upphängda.
De två transporthandtagen monteras på sågens framsida
på höger och vänster stativben med 4 sexkantsskruvar M6
x 16, 4 brickor 6 och 4 muttrar M6.
