Scheppach HM140L Handleiding

Uitleg van de symbolen op het product

In deze handleiding worden symbolen gebruikt om uw aandacht te vestigen op potentiële gevaren. De veiligheidssymbolen en de bijbehorende uitleg moeten volledig worden begrepen. De waarschuwingen zelf zullen een gevaar niet verhelpen en kunnen goede maatregelen ter voorkoming van ongevallen niet vervangen.

	Lees de bedieningshandleiding om het risico op letsel te verminderen.
	Draag gehoorbescherming. Overmatig lawaai kan leiden tot gehoorverlies.
	Draag een stofmasker. Bij het bewerken van hout en andere materialen kan schadelijk stof ontstaan. Bewerk geen materiaal dat asbest bevat!
	Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of fragmenten, spanen en stof die door het product worden uitgeworpen, kunnen leiden tot verlies van het gezichtsvermogen.
	Let op! Gevaar voor letsel! Reik niet in het zaagblad terwijl het draait!
	Let op! Laserstraal
	Beschermingsklasse II (dubbele isolatie)
Let op!	We hebben punten in deze bedieningshandleiding die van invloed zijn op uw veiligheid gemarkeerd met dit symbool.

Introductie

Fabrikant:
Scheppach GmbH
Günzburger Straße 69 D-89335 Ichenhausen

Geachte klant,
Wij hopen dat uw nieuwe product u veel plezier en succes brengt.

Opmerking:
In overeenstemming met de toepasselijke wetten inzake productaansprakelijkheid aanvaardt de fabrikant van dit product geen aansprakelijkheid voor schade aan het product of veroorzaakt door het product als gevolg van:

• Onjuiste behandeling
• Niet-naleving van de bedieningshandleiding
• Reparaties uitgevoerd door derden, onbevoegde specialisten
• Installatie en vervanging van niet-originele reserveonderdelen
• Toepassing anders dan gespecificeerd
• Uitval van het elektrische systeem in het geval dat de elektrische voorschriften en VDE-bepalingen 0100, DIN 57113 / VDE0113 niet worden nageleefd

Opmerking:
Lees de volledige tekst in de bedieningshandleiding door voordat u het apparaat installeert en in gebruik neemt. Deze bedieningshandleiding moet u helpen vertrouwd te raken met uw product en het te gebruiken voor het beoogde doel.
De bedieningshandleiding bevat belangrijke instructies voor de veilige, juiste en economische bediening van het product, voor het vermijden van gevaar, voor het minimaliseren van reparatiekosten en stilstandtijden en voor het verhogen van de betrouwbaarheid en het verlengen van de levensduur van het product. Naast de veiligheidsinstructies in deze bedieningshandleiding moet u ook de voorschriften in acht nemen die van toepassing zijn op de bediening van het product in uw land. Bewaar de bedieningshandleiding te allen tijde bij het elektrische gereedschap en bewaar deze in een plastic hoes om het te beschermen tegen vuil en vocht. Ze moeten worden gelezen en zorgvuldig worden opgevolgd door al het bedienend personeel voordat met het werk wordt begonnen.
Het product mag alleen worden gebruikt door personeel dat is opgeleid om het te gebruiken en dat is geïnstrueerd met betrekking tot de bijbehorende gevaren.
De vereiste minimumleeftijd moet in acht worden genomen.
Naast de veiligheidsinstructies in deze bedieningshandleiding en de afzonderlijke voorschriften van uw land, moeten ook de algemeen erkende technische regels met betrekking tot de bediening van dergelijke producten in acht worden genomen. Wij aanvaarden geen aansprakelijkheid voor ongevallen of schade die optreedt als gevolg van het niet in acht nemen van deze handleiding en de veiligheidsinstructies.

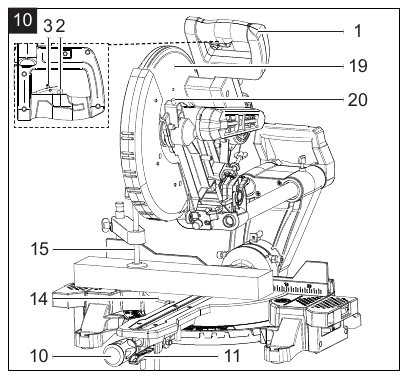

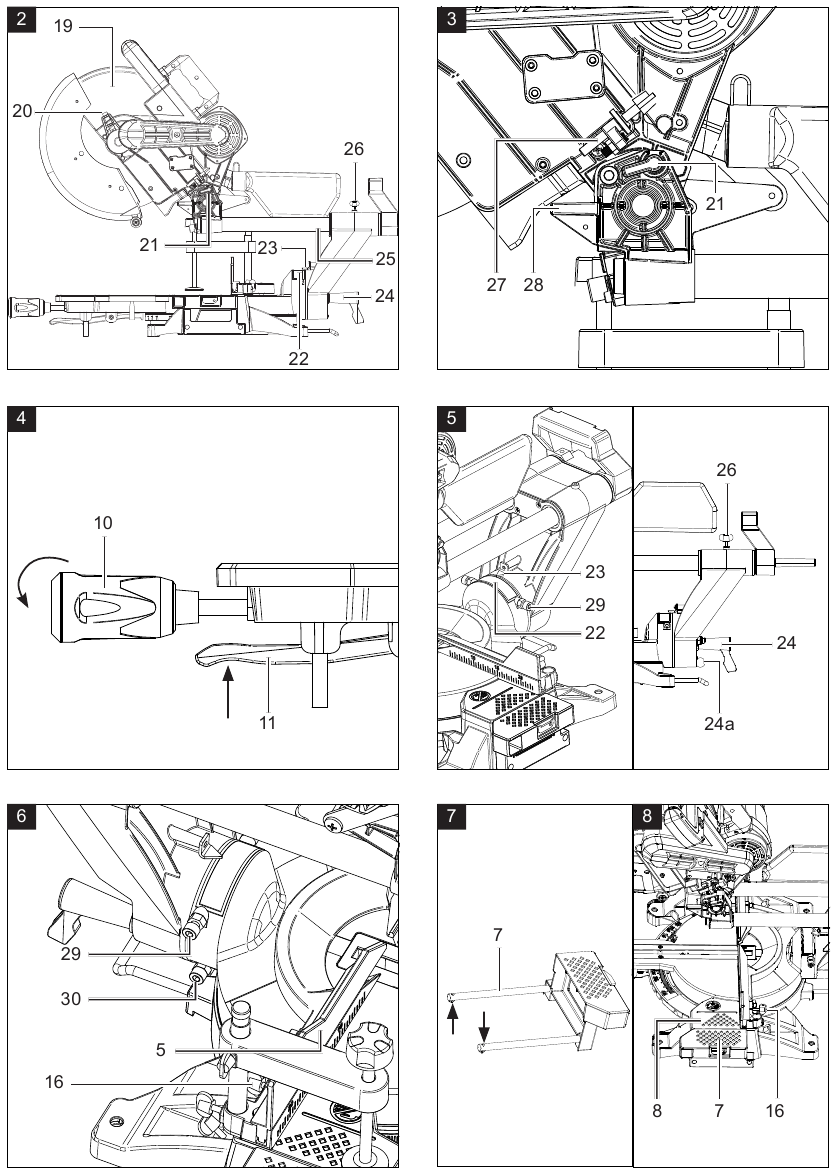

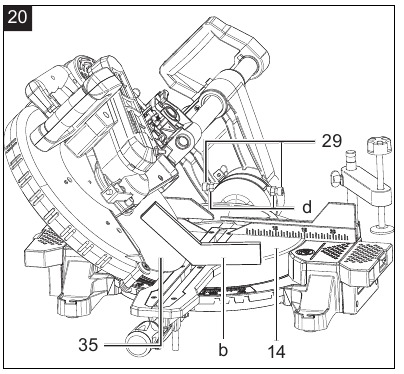

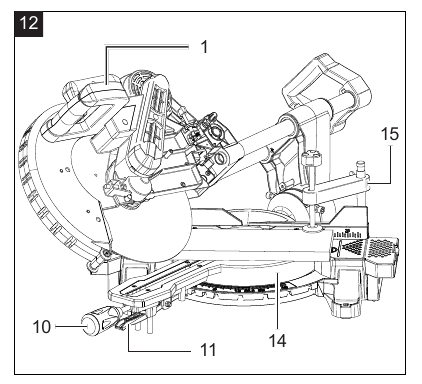

Productbeschrijving

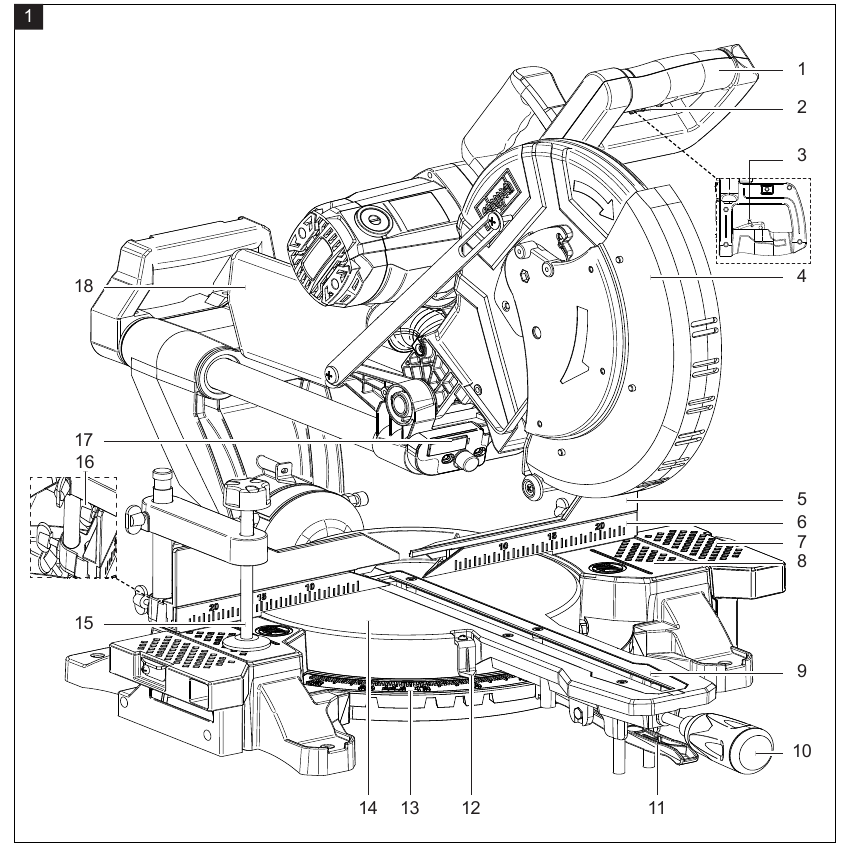

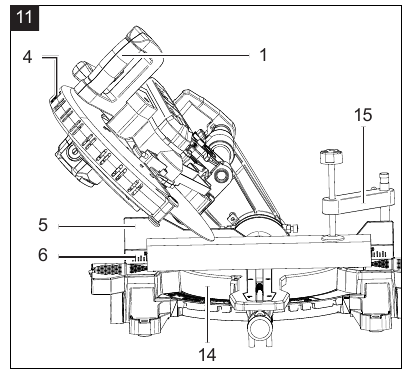

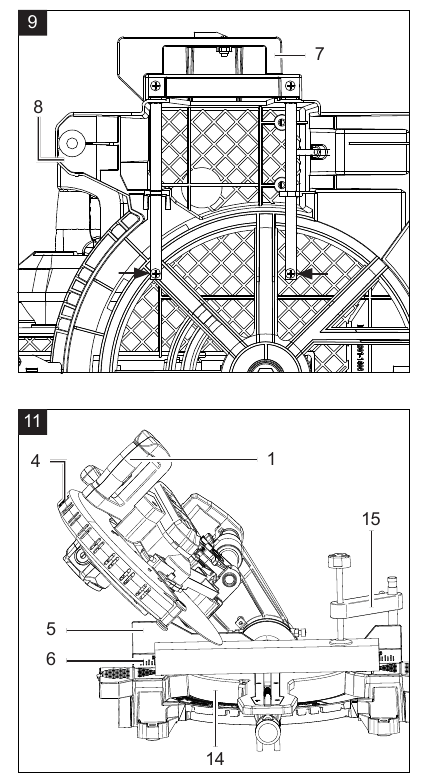

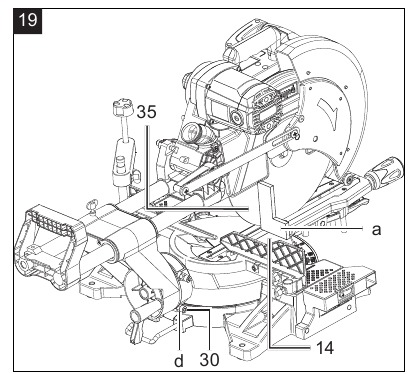

(Afb. 1 - 17)

1. Handgreep
2. Aan/uit-schakelaar
3. Vergrendelingsschakelaar
4. Beweegbare zaagbladbeschermer
5. Verplaatsbare aanslagrail
6. Aanslagrail
7. Werkstukondersteuning
8. Vaste zaagtafel
9. Tafelinleg
10. Vergrendelingshendel
11. Geïndexeerde positiehendel
12. Aanwijzer
13. Schaal
14. Draaibare tafel
15. Klemvoorziening
16. Stelschroef voor beweegbare aanslagrail
17. Laser / LED
18. Stofzak
19. Machinekop
20. Zaagasvergrendeling
21. Machinekopvergrendelingspen
22. Schaal
23. Aanwijzer
24. Vergrendelingsschroef (machinekop kantelen)
    1. Vergrendelingspen
25. Kabelgeleiding
26. Vergrendelingsschroef schuifrail
27. Schroef voor het beperken van de snijdiepte
28. Stop voor het beperken van de snijdiepte
29. Stelschroef (45°)
30. Stelschroef (90°)
31. Vergrendelingsschroef voor werkstukondersteuning
32. Laserschroef

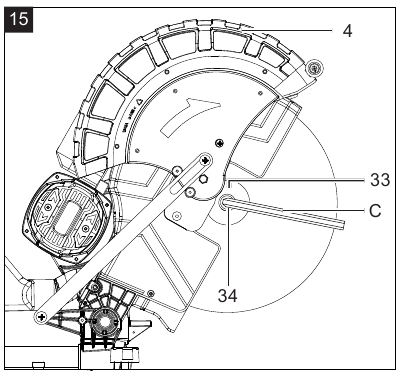

33. Buitenflens
34. Flensschroef

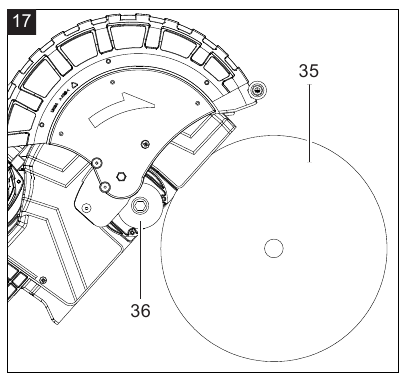

35. Zaagblad
36. Binnenflens

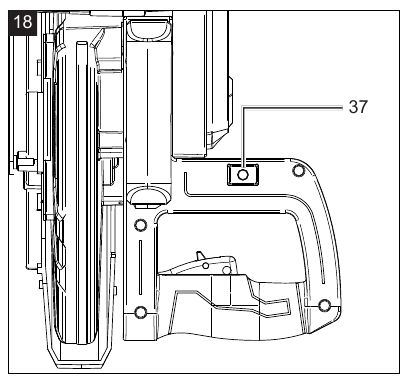

37. Laser aan/uit-schakelaar
    1. 90° blokhaak (niet meegeleverd)
    2. 45° blokhaak (niet meegeleverd)
    3. Zeskantsleutel

Leveringsomvang

• Schuifverstekzaag
• 1 x Klemvoorziening (15)
• 2 x Werkstukondersteuningen (7)
• Stofzak (18)
• Zeskantsleutel (c)
• Bedieningshandleiding

Correct gebruik

De verstek- en afkortzaag wordt gebruikt voor het zagen van hout en kunststof, afhankelijk van de machinegrootte. De zaag is niet geschikt voor het zagen van brandhout.

Gebruik het apparaat niet om andere materialen te zagen dan die beschreven in de bedieningshandleiding.

Het meegeleverde zaagblad is alleen bedoeld voor het zagen van hout! Gebruik dit zaagblad niet voor het zagen van brandhout!
Het product mag alleen worden gebruikt op de beoogde manier. Elk ander gebruik is oneigenlijk. De gebruiker/bediener, niet de fabrikant, is verantwoordelijk voor schade of letsel van welke aard dan ook die hieruit voortvloeit.
Een element van het beoogde gebruik is ook het in acht nemen van de veiligheidsinstructies, evenals de montage-instructies en bedieningsinformatie in de bedieningshandleiding.
Er mogen alleen geschikte zaagbladen voor de machine worden gebruikt.
Het gebruik van elk type slijpschijf is verboden. Het product mag alleen worden bediend met originele onderdelen en originele accessoires van de fabrikant. De veiligheids-, bedienings- en onderhoudsspecificaties van de fabrikant, evenals de afmetingen die in de technische gegevens zijn gespecificeerd, moeten in acht worden genomen.
Personen die het product bedienen en onderhouden, moeten bekend zijn met de handleiding en moeten worden geïnformeerd over mogelijke gevaren.
De aansprakelijkheid van de fabrikant en de daaruit voortvloeiende schade zijn uitgesloten in het geval van wijzigingen aan het product.
Houd er rekening mee dat onze apparatuur niet is ontworpen met de bedoeling om te worden gebruikt voor commerciële of industriële doeleinden. Wij aanvaarden geen garantie als het apparaat wordt gebruikt in commerciële of industriële toepassingen, of voor gelijkwaardig werk.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidsinformatie, instructies, illustraties en technische gegevens voor dit product.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de veiligheidsinstructies verwijst naar elektrisch gereedschap met netvoeding (met een stroomkabel) en elektrisch gereedschap met batterijvoeding (zonder een stroomkabel).

1. Veiligheid van de werkplek
   1. Houd uw werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
   4. Verwijder alle stelsleutels of schroevendraaiers voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor het aansluiten van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
      Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
   7. Gebruik het elektrisch gereedschap, de accessoires en de bits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en oppervlakken om vast te pakken droog, schoon en vrij van olie en vet. Gladde handgrepen en oppervlakken om vast te pakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de oplaadbare batterij aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen tegen de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
5. Service
   1. Laat uw elektrisch gereedschap alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Dit elektrisch gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten aantasten. Om het risico op ernstig of dodelijk letsel te voorkomen, raden we personen met medische implantaten aan om voor het gebruik van het elektrisch gereedschap hun arts en de fabrikant van het medische implantaat te raadplegen.

Veiligheidsinstructies voor afkort- en verstekzagen

1. Verstekzagen zijn bedoeld om hout of houtachtige producten te zagen, ze kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromateriaal zoals staven, stangen, draadeinden, enz. Schuurstof zorgt ervoor dat bewegende delen, zoals de onderste beschermkap, vastlopen. Vonken van schurend zagen verbranden de onderste beschermkap, het spouwmes en andere plastic onderdelen.
2. Gebruik waar mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd op minstens 100 mm van beide zijden van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand te worden vastgehouden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het blad.
3. Het werkstuk moet stationair zijn en worden vastgeklemd of vastgehouden tegen zowel de geleider als de tafel. Voer het werkstuk op geen enkele manier in het blad en zaag niet "uit de vrije hand". Niet-vastgehouden of bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd, wat letsel kan veroorzaken.
4. Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Om een zaagsnede te maken, tilt u de zaagkop op en trekt u deze uit over het werkstuk zonder te zagen. Start de motor, druk de zaagkop omlaag en duw de zaag door het werkstuk. Zagen tijdens de trekbeweging kan ervoor zorgen dat het zaagblad op het werkstuk klimt en het blad violent naar de gebruiker slingert.
5. Kruis nooit uw hand over de beoogde zaaglijn, noch voor, noch achter het zaagblad. Het "kruiselings" ondersteunen van het werkstuk, d.w.z. het vasthouden van het werkstuk rechts van het zaagblad met uw linkerhand of omgekeerd, is zeer gevaarlijk.
6. Reik niet achter de geleider terwijl het blad draait. Neem de veiligheidsafstand van 100 mm tussen de handen en het draaiende zaagblad in acht (dit geldt voor beide zijden van het zaagblad, bijvoorbeeld ook bij het verwijderen van houten reststukken). De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig letsel oplopen.
7. Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenste gebogen zijde naar de geleider gericht. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen tijdens het zagen vastlopen op het draaiende zaagblad. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
8. Gebruik de zaag pas als de tafel vrij is van alle gereedschappen, houtresten, enz., behalve het werkstuk. Kleine stukjes vuil of losse stukken hout of andere voorwerpen die in contact komen met het draaiende blad kunnen met hoge snelheid worden weggeslingerd.
9. Zaag slechts één werkstuk tegelijk. Gestapelde meerdere werkstukken kunnen niet adequaat worden vastgeklemd of vastgezet en kunnen tijdens het zagen vastlopen op het blad of verschuiven.
10. Zorg ervoor dat de verstekzaag vóór gebruik op een vlakke, stevige werkplek is gemonteerd of geplaatst. Een vlakke en stevige werkplek vermindert het risico dat de verstekzaag onstabiel wordt.
11. Plan uw werk. Telkens wanneer u de afschuinings- of verstekhoekinstelling aanpast, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en niet in de weg zit van het blad of de beschermkap. Zet het gereedschap niet "AAN" en beweeg het zaagblad zonder werkstuk op de tafel door een complete gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie of gevaar is om in de geleider te zagen.
12. Zorg voor voldoende ondersteuning, zoals tafelverlengingen, zaagbokken, enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de tafel van de afkort- en verstekzaag kunnen kantelen als ze niet goed worden ondersteund. Als het afgezaagde stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende blad worden weggeslingerd.
13. Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning van het werkstuk kan ertoe leiden dat het blad vast komt te zitten. Ook kan het werkstuk tijdens het zagen verschuiven, waardoor u of uw assistent in het draaiende blad terechtkomt.
14. Het afgezaagde stuk mag op geen enkele manier worden geklemd of tegen het draaiende zaagblad worden gedrukt. Als het is opgesloten, d.w.z. door het gebruik van lengteaanslagen, kan het afgezaagde stuk tegen het blad worden geklemd en violent worden weggeslingerd.
15. Gebruik altijd een klem of een armatuur die is ontworpen om rond materiaal zoals staven of buizen op de juiste manier te ondersteunen. Staven hebben de neiging om te rollen tijdens het zagen, waardoor het blad "bijt" en het werk met uw hand in het blad trekt.
16. Laat het blad op volle snelheid komen voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
17. Als het werkstuk of het blad vast komt te zitten, zet u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de oplaadbare batterij. Verwijder vervolgens het vastgelopen materiaal. Als u doorzaagt terwijl het vastzit, kan dit leiden tot verlies van controle of beschadiging van de afkort- en verstekzaag.
18. Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en wacht tot het blad tot stilstand is gekomen voordat u het afgezaagde stuk verwijdert. Met uw hand in de buurt van het uitlopende blad reiken is gevaarlijk.
19. Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop zich volledig in de onderste stand bevindt. De remwerking van de zaag kan ervoor zorgen dat de zaagkop plotseling naar beneden wordt getrokken, waardoor er een risico op letsel ontstaat.

Veiligheidsinstructies voor het gebruik van zaagbladen

1. Gebruik geen beschadigde of vervormde zaagbladen.
2. Gebruik geen zaagbladen met scheuren. Leg gescheurde zaagbladen apart. Repareren is niet toegestaan.
3. Gebruik geen zaagbladen van high speed staal.
4. Controleer de staat van de zaagbladen voordat u de afkort- en verstekzaag gebruikt.
5. Zorg ervoor dat een geschikt zaagblad voor het te zagen materiaal is geselecteerd.
6. Gebruik alleen zaagbladen die door de fabrikant worden aanbevolen. Zaagbladen die zijn ontworpen voor het zagen van hout en soortgelijke materialen moeten voldoen aan EN 847-1.
7. Gebruik geen zaagbladen van high-speed gelegeerd staal (HSS-staal).
8. Gebruik alleen zaagbladen waarvan het maximaal toegestane toerental niet lager is dan het maximale spindeltoerental van de afkort- en verstekzaag, en die geschikt zijn voor het te zagen materiaal.
9. Let op de draairichting van het zaagblad.
10. Gebruik alleen zaagbladen als u het gebruik ervan beheerst.
11. Neem de maximale snelheid in acht. De maximale snelheid die op het zaagblad is aangegeven, mag niet worden overschreden. Neem, indien aangegeven, het snelheidsbereik in acht.
12. Verwijder vuil, vet, olie en water van de klemoppervlakken.
13. Gebruik geen losse reduceerringen of bussen voor het verkleinen van gaten op zaagbladen.
14. Zorg ervoor dat vaste reduceerringen voor het vastzetten van het zaagblad dezelfde diameter hebben en minstens 1/3 van de snijdiameter hebben.
15. Zorg ervoor dat vaste reduceerringen parallel aan elkaar zijn.
16. Behandel zaagbladen met voorzichtigheid. Ze kunnen het beste in de originele verpakking of in speciale containers worden bewaard. Draag beschermende handschoenen om de grip te verbeteren en het risico op letsel verder te verminderen.
17. Controleer voor gebruik van de zaagbladen of alle beschermende voorzieningen goed vast zitten.
18. Zorg er voor gebruik voor dat het zaagblad voldoet aan de technische eisen van deze afkort- en verstekzaag en goed is bevestigd.
19. Gebruik het meegeleverde zaagblad alleen voor het zagen van hout, nooit voor het bewerken van metalen.
20. Gebruik alleen een zaagblad met een diameter die overeenkomt met de specificaties op de zaag.
21. Gebruik extra werkstuksteunen als dit nodig is voor de stabiliteit van het werkstuk.
22. Werkstuksteunverlengstukken moeten tijdens het werk altijd worden vastgezet en gebruikt.
23. Vervang tafelinserts als ze versleten zijn!
24. Vermijd oververhitting van de zaagtanden.
25. Vermijd bij het zagen van kunststof het smelten van de kunststof. Gebruik hiervoor de juiste zaagbladen. Vervang beschadigde of versleten zaagbladen onmiddellijk. Als het zaagblad oververhit raakt, stop de machine. Laat het zaagblad afkoelen voordat u de machine weer gebruikt.

Let op! Laserstraal Kijk niet in de straal! Klasse 2 laser

Bescherm uzelf en uw omgeving tegen ongelukken door passende voorzorgsmaatregelen te treffen!

• Kijk niet rechtstreeks met onbeschermde ogen in de laserstraal.
• Kijk nooit in het pad van de straal.
• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Zelfs een laserstraal met een laag vermogen kan schade aan de ogen veroorzaken.
• Let op - andere methoden dan die hier worden gespecificeerd, kunnen leiden tot gevaarlijke blootstelling aan straling.
• Open de lasermodule nooit. Er kan onverwachte blootstelling aan de straal optreden.
• Als de verstekzaag gedurende langere tijd niet wordt gebruikt, moeten de batterijen worden verwijderd.
• De laser mag niet worden vervangen door een ander type laser.
• Reparaties aan de laser mogen alleen worden uitgevoerd door de laserfabrikant of een geautoriseerde vertegenwoordiger.

Restrisico's

Het product is gebouwd volgens de laatste stand van de techniek en de erkende technische veiligheidsvoorschriften. Tijdens het gebruik kunnen er echter individuele restrisico's ontstaan.
Ondanks het beoogde gebruik kunnen specifieke risicofactoren niet volledig worden geëlimineerd. Vanwege het ontwerp en de indeling van de machine blijven de volgende risico's bestaan:

• Contact met het zaagblad in het blootliggende zaaggebied.
• In het draaiende zaagblad reiken (snijwond).
• Terugslag van werkstukken en werkstukdelen.
• Zaagbladbreuk.
• Uitwerpen van defecte hardmetalen onderdelen van het zaagblad.
• Gehoorschade wanneer de nodige gehoorbescherming niet wordt gebruikt.
• Schadelijke uitstoot van houtstof bij gebruik in afgesloten ruimtes.
• Gezondheidsrisico als gevolg van elektrische stroom, bij gebruik van onjuiste elektrische aansluitkabels.
• Ondanks alle voorzorgsmaatregelen kunnen er bovendien nog enkele niet-duidelijke restrisico's overblijven.
• Restrisico's kunnen worden geminimaliseerd als de "Veiligheidsinstructies" en het "Beoogd gebruik" samen met de bedieningshandleiding als geheel in acht worden genomen.
• Vermijd het per ongeluk starten van het product: de bedieningsknop mag niet worden ingedrukt bij het plaatsen van de stekker in een stopcontact.
• Gebruik de gereedschapsbevestiging die in deze bedieningshandleiding wordt aanbevolen. Zo zorgt u ervoor dat uw product optimale prestaties levert.
• Houd uw handen uit de buurt van het werkgebied wanneer het product in werking is.
• Belast de machine niet onnodig: te veel druk tijdens het zagen beschadigt het zaagblad snel. Dit resulteert in een verminderde output van de machine bij de bewerking en in de snijprecisie.
• Gebruik bij het snijden van plastic materiaal altijd klemmen: de delen die moeten worden gesneden, moeten altijd tussen de klemmen worden bevestigd.
• Voordat u instel- of onderhoudswerkzaamheden uitvoert, laat u de startknop los en trekt u de stekker uit het stopcontact.

Technische gegevens

* Bedrijfsmodus S6, ononderbroken, periodiek bedrijf. De modus bestaat uit een opstartperiode, een tijd met constante belasting en een rusttijd. De bedrijfsduur is 5 minuten, de relatieve inschakelduur is 40% van de bedrijfsduur.
** Bedrijfsmodus S1: Continu bedrijf met constante belasting.
Het werkstuk moet een minimale hoogte van 3 mm en een minimale breedte van 10 mm hebben. Zorg ervoor dat het werkstuk altijd is vastgezet met de klemvoorziening.

Geluid en trillingen
De geluids- en trillingsniveaus zijn bepaald in overeenstemming met EN 62841.

Draag gehoorbescherming.
Overmatig lawaai kan leiden tot gehoorverlies. Totale trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841.

Uitpakken

• Open de verpakking en verwijder het product voorzichtig.
• Verwijder het verpakkingsmateriaal, evenals de verpakkings- en transportveiligheidsvoorzieningen (indien aanwezig).
• Controleer of de leveringsomvang volledig is.
• Controleer het product en de accessoireonderdelen op transportschade. In geval van klachten moet de vervoerder onmiddellijk worden geïnformeerd. Latere claims worden niet erkend.
• Bewaar de verpakking indien mogelijk tot het verstrijken van de garantieperiode.
• Maak uzelf vertrouwd met het product aan de hand van de bedieningshandleiding voordat u het voor de eerste keer gebruikt.
• Gebruik voor accessoires, slijtdelen en vervangingsonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij uw speciaalzaak.
• Vermeld bij bestelling ons artikelnummer, evenals het type en het bouwjaar van het product.

Het product en het verpakkingsmateriaal zijn geen kinderspeelgoed! Laat kinderen niet spelen met plastic zakken, films of kleine onderdelen! Er bestaat verstikkingsgevaar!

Bevestiging en bediening

LET OP!
Zorg er altijd voor dat het product volledig is gemonteerd voordat u het in gebruik neemt!

• De machine moet veilig worden geïnstalleerd, d.w.z. vastgeschroefd op een werkbank, machinestandaard of iets dergelijks.
  Gebruik hiervoor de gaten in het machineframe.
• Vóór de inbedrijfstelling moeten alle afdekkingen en veiligheidsvoorzieningen correct zijn gemonteerd.
• Het zaagblad moet vrij kunnen draaien.
• Let bij eerder bewerkt hout op eventuele vreemde voorwerpen, zoals spijkers of schroeven, enz.
• Controleer voordat u de aan/uit-schakelaar indrukt of het zaagblad correct is gemonteerd en of de bewegende delen soepel lopen.
• Controleer voordat u de machine aansluit of de gegevens op het typeplaatje overeenkomen met de gegevens van het elektriciteitsnet.

De zaag instellen

(Afb. 1 - 8)

• Om de draaitafel (14) af te stellen, drukt u de vergrendelknop (10) omlaag en trekt u met uw wijsvinger de onderste geïndexeerde positiehendel (11) omhoog.
• Draai de draaitafel (14) en de aanwijzer (12) naar de gewenste hoek op de schaal (13) en vergrendel deze door de vergrendelknop (10) omhoog te klappen.
• De zaag wordt ontgrendeld vanuit de onderste positie door voorzichtig op de machinekop (19) te drukken en tegelijkertijd de vergrendelpen (21) uit de motorsteun te trekken.
• Zwenk de machinekop (19) omhoog.
• De kleminrichting (15) kan aan beide zijden van de vaste zaagtafel (8) worden bevestigd. Steek de kleminrichting (15) in het daarvoor bestemde gat aan de achterkant van de aanslagrail (6) en zet deze vast met de schroef.
• Bevestig de werkstuksteunen (7) aan de vaste zaagtafel (8) zoals weergegeven in Afb. 6, 7 & 8 en duw ze helemaal door. Zet de assen vast met de borgschroeven om te voorkomen dat ze er per ongeluk uitglijden. Zet ze vervolgens in de gewenste positie vast met de borgschroef voor de beweegbare aanslagrail (16).
• De machinekop (19) kan naar links worden gekanteld tot max. 45° door de borgschroef (24) los te draaien. De vergrendelpen (24a) moet worden losgemaakt om de machinekop (19) naar rechts te kantelen tot max. 45°.

Fijnafstelling van de aanslag voor een verstekzaagsnede van 90°

(Afb. 3, 5, 19)
Blokhaak (a) niet inbegrepen in de leveringsomvang.

• Laat de machinekop (19) zakken en zet deze vast met de vergrendelpen (21).
• Draai de borgschroef (24) los.
• Plaats de blokhaak (a) tussen het zaagblad (35) en de draaitafel (14).
• Draai de contramoer (d) los. Stel de stelschroef (30) af tot de hoek tussen het zaagblad (35) en de draaitafel (14) 90° is.
• Draai de contramoer (d) weer vast om de instelling te vergrendelen.
• Controleer vervolgens de positie van de hoekaanduiding. Draai indien nodig de aanwijzer (23) los met een kruiskopschroevendraaier, zet de schaal (22) op 0° en draai de aanwijzer (23) weer vast.

Fijnafstelling van de aanslag voor een verstekzaagsnede van 45°

(Afb. 3, 5, 2)
Blokhaak (b) niet inbegrepen in de leveringsomvang.

• Laat de machinekop (19) zakken en zet deze vast met de vergrendelpen (21).
• Zet de draaitafel (14) in de 0° stand.
• Draai de borgschroef (24) los en kantel de machinekop (19) met behulp van de handgreep (1) naar links, naar 45°.
• Plaats de 45° aanslagbeugel (b) tussen het zaagblad (35) en de draaitafel (14).
• Draai de contramoer (c) los. Stel de stelschroef (29) af tot de hoek tussen het zaagblad (35) en de draaitafel (14) precies 45° is.
• Draai de contramoer (c) weer vast om de instelling te vergrendelen.

Verstekzaagsnede van 90° en draaitafel 0°

(Afb. 1, 2, 8, 10)
In het geval van zaagbreedtes tot ca. 100 mm is het mogelijk om de trekfunctie van de zaag vast te zetten met de borgschroef (26) in de achterste positie. In deze positie kan de machine worden bediend in de verstekzaagmodus. Als de zaagbreedte meer dan 100 mm is, is het noodzakelijk om ervoor te zorgen dat de borgschroef (26) los zit en dat de machinekop (19) kan bewegen.
Let op! Voor verstekzaagsneden van 90° moet de beweegbare aanslagrail (5) in de binnenste stand worden vastgezet.

• Draai de borgschroef (16) voor de beweegbare aanslagrail los en duw de beweegbare aanslagrail (5) naar binnen.
• De beweegbare aanslagrail (5) moet worden vergrendeld in een positie die ver genoeg van de binnenste positie verwijderd is, zodat de afstand tussen de aanslagrail (5) en het zaagblad (35) niet meer dan 5 mm bedraagt.
• Controleer voordat u de zaagsnede maakt of er geen botsing kan ontstaan tussen de aanslagrail (5) en het zaagblad (35).
• Draai de stelschroef (16) weer vast.
• Beweeg de machinekop (19) naar de bovenste positie.
• Gebruik de handgreep (1) om de machinekop (19) naar achteren te duwen en zet deze indien nodig in deze positie vast (afhankelijk van de zaagbreedte).
• Plaats het te zagen hout tegen de aanslagrail (6) en op de draaitafel (14).
• Zet het materiaal vast met de kleminrichting (15) op de vaste zaagtafel (8) om te voorkomen dat het tijdens het zagen verschuift.
• Ontgrendel de vergrendelschakelaar (3) en druk op de aan/uit-schakelaar (2) om de motor in te schakelen.
• Met de glijrail vastgezet (25): Beweeg de machinekop (19) met de handgreep (1) gelijkmatig en met lichte druk omlaag tot het zaagblad (35) door het werkstuk is gezaagd.
• Met de trekgeleider (25) niet vastgezet: trek de machinekop (19) helemaal naar voren. Laat de handgreep (1) helemaal naar beneden zakken door gelijkmatige en lichte neerwaartse druk uit te oefenen. Duw nu de machinekop (19) langzaam en gelijkmatig helemaal naar achteren tot het zaagblad (35) het werkstuk volledig heeft doorgezaagd.
• Wanneer het zagen is voltooid, brengt u de machinekop terug naar de bovenste rustpositie en laat u de AAN/UIT-schakelaar (2) los.
  Let op! De retourveer brengt de machine automatisch omhoog. Laat de handgreep (1) na het zagen niet los, maar beweeg de machinekop langzaam omhoog met lichte tegendruk.

90° verstekzaagsnede en draaitafel 0°- 45°

(Afb. 1, 12)
Schuin afsnijden van 0° - 45° ten opzichte van de aanslagrail links en rechts kan worden uitgevoerd met de verstekzaag. Let op! Voor 90° versteksneden moet de beweegbare aanslagrail (5) in de binnenste positie worden vastgezet.

• Maak de borgschroef (16) voor de beweegbare aanslagrail (5) los en duw de beweegbare aanslagrail (5) naar binnen.
• De beweegbare aanslagrail (5) moet worden vergrendeld in een positie die ver genoeg van de binnenste positie verwijderd is, zodat de afstand tussen de aanslagrail (5) en het zaagblad (35) niet meer dan 5 mm bedraagt.
• Controleer vóór het zagen of er geen botsing kan ontstaan tussen de aanslagrail (5) en het zaagblad (35).
• Draai de stelschroef (16) weer vast.
• Draai de vergrendelknop (10) tegen de klok in en trek de onderste geïndexeerde positiehendel (11) met uw wijsvinger omhoog.
• Gebruik de vergrendelknop (10) om de draaitafel (14) op de gewenste hoek in te stellen. De aanwijzer (12) op de draaitafel (14) moet overeenkomen met de gewenste hoek op de schaal (13) op de vaste zaagtafel (8).
• Draai de vergrendelknop (10) met de klok mee om de draaitafel (14) vast te zetten.
• Maak een zaagsnede zoals beschreven in punt 90° verstekzaagsnede en draaitafel 0°.

0°- 45° versteksnede en draaitafel 0°

(Afb. 1, 2, 5, 11)
Met de verstekzaag kunnen versteksneden van 0° - 45° ten opzichte van de aanslagrail links en rechts worden uitgevoerd. Let op! Voor schuine zaagsneden (hellende zaagkop) moet de beweegbare aanslagrail (5) in de buitenste positie worden vastgezet.

• Maak de borgschroef (16) op de beweegbare aanslagrail (5) los en duw de beweegbare aanslagrail (5) naar buiten.
• De beweegbare aanslagrail (5) moet worden vergrendeld in een positie die ver genoeg van de binnenste positie verwijderd is, zodat de afstand tussen de aanslagrail (5) en het zaagblad (35) minstens 5 mm bedraagt.
• Controleer vóór het zagen of er geen botsing kan ontstaan tussen de aanslagrail (5) en het zaagblad (35).
• Draai de stelschroef (16) weer vast.
• Verplaats de machinekop (19) naar de bovenste positie.
• Zet de draaitafel (14) in de 0° stand vast.
• Draai de borgschroef (24) los en kantel de machinekop (19) met de handgreep (1) naar links totdat de aanwijzer (23) de gewenste hoek op de schaal (22) aangeeft.
  Draai de borgschroef (24) weer vast.
• Maak een zaagsnede.

0°- 45° versteksnede en draaitafel 0°- 45°

(Afb. 1, 2, 6, 12)
De verstekzaag kan worden gebruikt voor versteksneden van 0°- 45° links en rechts van het werkoppervlak en van 0°- 45° ten opzichte van de aanslagrail (dubbele versteksnede).
Let op! Voor schuine zaagsneden (hellende zaagkop) moet de beweegbare aanslagrail (5) in de buitenste positie worden vastgezet.

• Maak de borgschroef (16) op de beweegbare aanslagrail (5) los en duw de beweegbare aanslagrail (5) naar buiten.
• De beweegbare aanslagrail (5) moet worden vergrendeld in een positie die ver genoeg van de binnenste positie verwijderd is, zodat de afstand tussen de aanslagrail (5) en het zaagblad (35) minstens 5 mm bedraagt.
• Controleer vóór het zagen of er geen botsing kan ontstaan tussen de aanslagrail (5) en het zaagblad (35).
• Draai de stelschroef (16) weer vast.
• Verplaats de machinekop (19) naar de bovenste positie.
• Draai de vergrendelknop (10) tegen de klok in en trek de onderste geïndexeerde positiehendel (11) met uw wijsvinger omhoog om de draaitafel te ontgrendelen.
• Gebruik de vergrendelknop (10) om de draaitafel (14) op de gewenste hoek in te stellen (zie ook punt 90° verstekzaagsnede en draaitafel 0°- 45°).
• Draai de vergrendelknop (10) met de klok mee om de draaitafel (14) vast te zetten.
• Draai de borgschroef (24) los en gebruik de handgreep (1) om de machinekop (19) naar links te kantelen in de gewenste hoek (zie ook punt 0°- 45° versteksnede en draaitafel 0°).
• Draai de borgschroef (24) weer vast.
• Maak een zaagsnede.

De zaagdiepte beperken

(Afb. 3)

• De zaagdiepte kan traploos worden ingesteld met de schroef (27). Maak hiervoor de gekartelde moer op de schroef (27) los. Stel de gewenste zaagdiepte in door de schroef (27) in of uit te draaien. Draai vervolgens de gekartelde moer op de schroef (27) weer vast.
• Controleer de instelling met een testzaagsnede.

Stofzak

(Afb. 1)

• De zaag is uitgerust met een stofzak (18) voor zaagsel.
• Knijp de vleugels van de metalen ring op de stofzak (18) samen en schuif deze over de uitlaatpoort in de buurt van de motor.
• De stofzak (18) kan worden geleegd via de ritssluiting aan de onderkant.

Het zaagblad vervangen

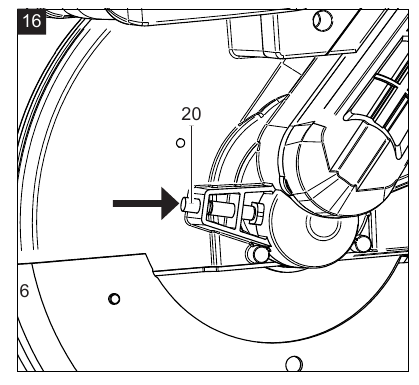

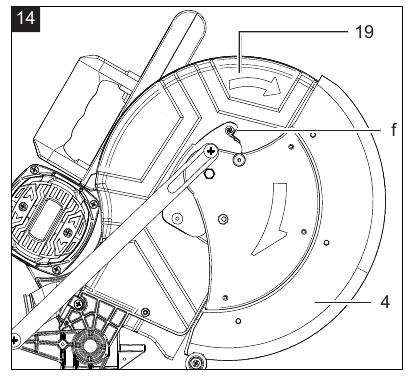

(Afb. 14 - 17)
Trek de stekker uit het stopcontact!
Let op! Draag beschermende handschoenen bij het vervangen van het zaagblad! Gevaar voor letsel!

• Zwenk de machinekop (19) omhoog.
• Maak de schroef (f) van de flensafdekking los, zodat deze vrij kan bewegen.
• Klap de zaagbladbeschermer (4) voldoende omhoog zodat de uitsparing in de zaagbladbeschermer (4) zich boven de flensschroef (34) bevindt.
• Plaats met één hand de inbussleutel (c) op de flensschroef (34).
• Druk de zaagasvergrendeling (20) stevig in en draai de flensschroef (34) langzaam met de klok mee. Na max. één draai grijpt de zaagasvergrendeling (20) in.
• Draai vervolgens de flensschroef (34) los door iets meer kracht in de richting van de klok mee uit te oefenen.
• Draai de flensschroef (34) volledig los en verwijder de buitenste flens (33).
• Verwijder het zaagblad (35) van de binnenste flens (36) en trek het naar beneden eruit.
• Maak de flensschroef (34), de buitenste flens (33) en de binnenste flens (36) zorgvuldig schoon.
• Plaats het nieuwe zaagblad (35) in omgekeerde volgorde en draai het vast.
• Let op! De snijhoek van de tanden, d.w.z. de draairichting van het zaagblad (35), moet overeenkomen met de richting van de pijl op de behuizing.
• Plaats de geleiderail in de juiste positie en draai de schroef (f) weer vast.
• Controleer voordat u verder werkt of de veiligheidsvoorzieningen goed werken.
• Let op! Controleer na elke zaagbladwissel of het zaagblad (35) vrij loopt in de tafelinleg (9) in verticale positie en ook wanneer het 45° is gekanteld.
• Let op! Het vervangen en uitlijnen van het zaagblad (35) moet op de juiste manier worden uitgevoerd.

Laser/LED-bediening

(Afb. 18)

• 1x drukken: Laser AAN / LED UIT
• 2x drukken: Laser UIT / LED AAN
• 3x drukken: Laser AAN / LED AAN
• 4x drukken: Laser UIT / LED UIT

De laser kalibreren

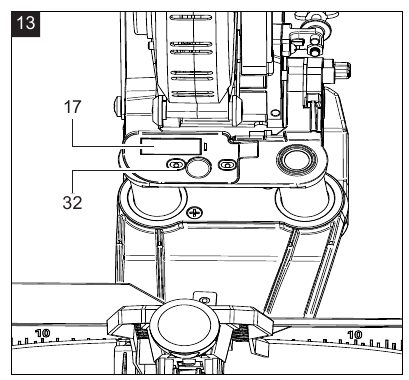

(Afb. 13)
Als de laser (17) niet langer de juiste snijlijn weergeeft, kan deze opnieuw worden afgesteld.
Draai de laserschoeven (32) los en stel de laser af door deze zijwaarts te verschuiven, zodat de laserstraal de snijtanden van het zaagblad (35) raakt.

Transport

(Fig. 1, 3, 4)

• Om de draaitafel (14) te vergrendelen, draait u de vergrendelknop (10) met de klok mee.
• Duw de machinekop (19) omlaag en vergrendel deze met de borgpen (21). De zaag is nu in de onderste stand vergrendeld.
• Zet de schuiffunctie van de zaag vast met de borgschroef voor de schuifrailgeleiding (26) in de achterste stand.
• Draag de machine bij de vaste zaagtafel (8).

Onderhoud

Trek de stekker uit het stopcontact voordat u instellingen, onderhoud of reparaties uitvoert!

Algemene onderhoudstaken
Veeg van tijd tot tijd spanen en stof van de machine met een doek. Smeer de roterende delen eenmaal per maand om de levensduur van het gereedschap te verlengen. Smeer de motor niet. Gebruik geen bijtende middelen voor het reinigen van het plastic.

Inspectie van de borstels
Als de machine nieuw is, controleer dan de koolborstels na de eerste 50 bedrijfsuren of als er een nieuwe borstel is gemonteerd. Na de eerste controle, controleer elke 10 bedrijfsuren.
Als de koolstof tot een lengte van 6 mm is afgesleten, of de veer of de shunt-draad is verbrand of beschadigd, moeten beide borstels worden vervangen. Als de borstels na verwijdering nog bruikbaar blijken te zijn, kunnen ze opnieuw worden geïnstalleerd.

De tafelvulling vervangen Gevaar!
Bij een beschadigde tafelvulling (9) bestaat het risico dat kleine onderdelen vast komen te zitten tussen de tafelvulling (9) en het zaagblad (35), waardoor het zaagblad (35) vast komt te zitten.
Vervang beschadigde tafelvullingen (9) onmiddellijk!

• Draai de schroeven op de tafelvulling (9) los. Draai indien nodig de draaitafel (14) en kantel de machinekop (19) om de schroeven te kunnen bereiken.
• Verwijder de tafelvulling (9).
• Installeer een nieuwe tafelvulling (9).
• Draai de schroeven op de tafelvulling (9) weer vast.

Reinigen

Trek de stekker uit het stopcontact voor het reinigen!

• Houd beschermende voorzieningen, ventilatieopeningen en de motorbehuizing zo vrij mogelijk van stof en vuil. Wrijf het product schoon met een schone doek of blaas het af met perslucht onder lage druk.
• We raden aan om het product direct na elk gebruik te reinigen.
• Reinig het product regelmatig met een vochtige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan doordringen. Het binnendringen van water verhoogt het risico op een elektrische schok.

Opslag

• Bewaar het product en de accessoires op een donkere, droge en vorstvrije plaats die ontoegankelijk is voor kinderen.
• De optimale opslagtemperatuur ligt tussen 5 en 30˚C.
• Bewaar het product in de originele verpakking.
• Dek het product af om het te beschermen tegen stof of vocht.
• Bewaar de bedieningshandleiding bij het product.

Elektrische aansluiting

De geïnstalleerde elektromotor is aangesloten en klaar voor gebruik. De aansluiting voldoet aan de geldende VDE- en DIN-voorschriften. De netaansluiting van de klant en de gebruikte verlengkabel moeten ook aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aansluitvoorwaarden. Dit betekent dat gebruik op willekeurig selecteerbare aansluitpunten niet is toegestaan.
• Bij ongunstige omstandigheden in de stroomvoorziening kan het product de spanning tijdelijk doen fluctueren.
• Het product is alleen bedoeld voor gebruik op aansluitpunten die

1. een maximale toegestane netimpedantie van "Z" (Zmax = 0,407 Ω) niet overschrijden, of
2. een constante stroomcapaciteit van ten minste 100 A per fase hebben.

Als gebruiker bent u verplicht om, in overleg met uw elektriciteitsbedrijf indien nodig, ervoor te zorgen dat het aansluitpunt waarop u het product wilt gebruiken, voldoet aan een van de twee bovenstaande eisen, a) of b).

In geval van overbelasting schakelt de motor zichzelf uit. Na een afkoelperiode (tijd varieert) kan de motor weer worden ingeschakeld.

Beschadigde elektrische aansluitkabel.
De isolatie van elektrische aansluitkabels is vaak beschadigd.
Dit kan de volgende oorzaken hebben:

• Drukpunten, waar aansluitkabels door ramen of deuren worden geleid.
• Knikken waar de aansluitkabel onjuist is bevestigd of geleid.
• Plaatsen waar de aansluitkabels zijn doorgesneden doordat eroverheen is gereden.
• Isolatieschade doordat ze uit het stopcontact zijn getrokken.
• Scheuren als gevolg van veroudering van de isolatie. Dergelijke beschadigde elektrische aansluitkabels mogen niet worden gebruikt en zijn levensbedreigend vanwege de isolatieschade.

Controleer de elektrische aansluitkabels regelmatig op schade. Zorg ervoor dat de aansluitkabels zijn losgekoppeld van de elektrische voeding bij het controleren op schade.
Elektrische aansluitkabels moeten voldoen aan de geldende VDE- en DIN-voorschriften. Gebruik alleen aansluitkabels met dezelfde aanduiding.
Het afdrukken van de typeaanduiding op de aansluitkabel is verplicht.

AC-motor:

• De netspanning moet 220 - 240 V~ zijn.
• Verlengkabels tot 25 m lang moeten een doorsnede van 1,5 mm² hebben.

Aansluittype X
Als de netaansluitkabel van dit product beschadigd is, moet deze worden vervangen door een speciaal geprepareerde netaansluitkabel die verkrijgbaar is bij de fabrikant of de serviceafdeling.

Reparatie en reserveonderdelen bestellen

Zorg er na reparaties of onderhoud voor dat alle veiligheidsrelevante onderdelen zijn geïnstalleerd en in perfecte staat verkeren. Alle onderdelen die letsel kunnen veroorzaken, moeten buiten bereik van kinderen of anderen worden bewaard.
Let op: Volgens de Duitse wet op de productaansprakelijkheid wordt geen aansprakelijkheid aanvaard voor schade veroorzaakt door ondeskundige reparaties of door het niet gebruiken van originele reserveonderdelen. Dergelijk werk moet worden uitgevoerd door een klantenservicecentrum of een geautoriseerde specialist. Hetzelfde geldt voor accessoireonderdelen.
Reserveonderdelen en accessoires zijn verkrijgbaar bij ons Service Center. Scan hiervoor de QR-code.

Aansluitingen en reparaties
Aansluitingen en reparatiewerkzaamheden aan de elektrische apparatuur mogen alleen worden uitgevoerd door elektriciens.
Vermeld de volgende informatie in geval van vragen:

• Stroomsoort voor de motor
• Machinegegevens - typeplaatje
• Motorgegevens - typeplaatje

Reserveonderdelen bestellen

Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Modelaanduiding
• Artikelnummer
• Typeplaatjegegevens

Reserveonderdelen / accessoires

Service-informatie

Bij dit product is het noodzakelijk om er rekening mee te houden dat de volgende onderdelen onderhevig zijn aan natuurlijke of gebruiksgerelateerde slijtage, of dat de volgende onderdelen als verbruiksartikelen nodig zijn.
Slijtdelen*: koolborstels, zaagblad, tafelvulling, zaagstofzak
* mogelijk niet inbegrepen in de leveringsomvang!

Problemen oplossen

De volgende tabel toont symptomen van storingen en beschrijft herstelmaatregelen in het geval dat uw product niet goed werkt. Als u het probleem hiermee niet kunt lokaliseren en verhelpen, neem dan contact op met uw servicewerkplaats.

Storing	Mogelijke oorzaak	Oplossing
Motor werkt niet	Motor, kabel of connector defect, netzekeringen doorgebrand.	Regel een inspectie van de machine door een specialist. Repareer de motor nooit zelf. Controleer de netzekeringen en vervang ze indien nodig.
De motor draait langzaam en bereikt de bedrijfssnelheid niet.	Spanning te laag, spoelen beschadigd, condensator verbrand.	Neem contact op met de nutsbedrijf om de spanning te controleren. Regel een inspectie van de motor door een specialist. Regel een vervanging van de condensator door een specialist.
Motor produceert overmatig lawaai	Spoelen beschadigd, motor defect.	Regel een inspectie van de motor door een specialist.
De motor bereikt niet zijn volledige vermogen	Circuits in het netwerk zijn overbelast (lampen, andere motoren, enz.).	Gebruik geen andere apparatuur of motoren op hetzelfde circuit.
Motor oververhit gemakkelijk	Overbelasting van de motor, onvoldoende koeling van de motor.	Vermijd overbelasting van de motor tijdens het snijden, verwijder stof van de motor om optimale koeling van de motor te garanderen.
Zaagsnede is ruw of golvend	Zaagblad bot, tandvorm niet geschikt voor de materiaaldikte.	Slijp het zaagblad opnieuw en/of gebruik een geschikt zaagblad.
Werkstuk trekt weg en/of splintert	Overmatige snijdruk en/of zaagblad niet geschikt voor gebruik.	Plaats een geschikt zaagblad.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

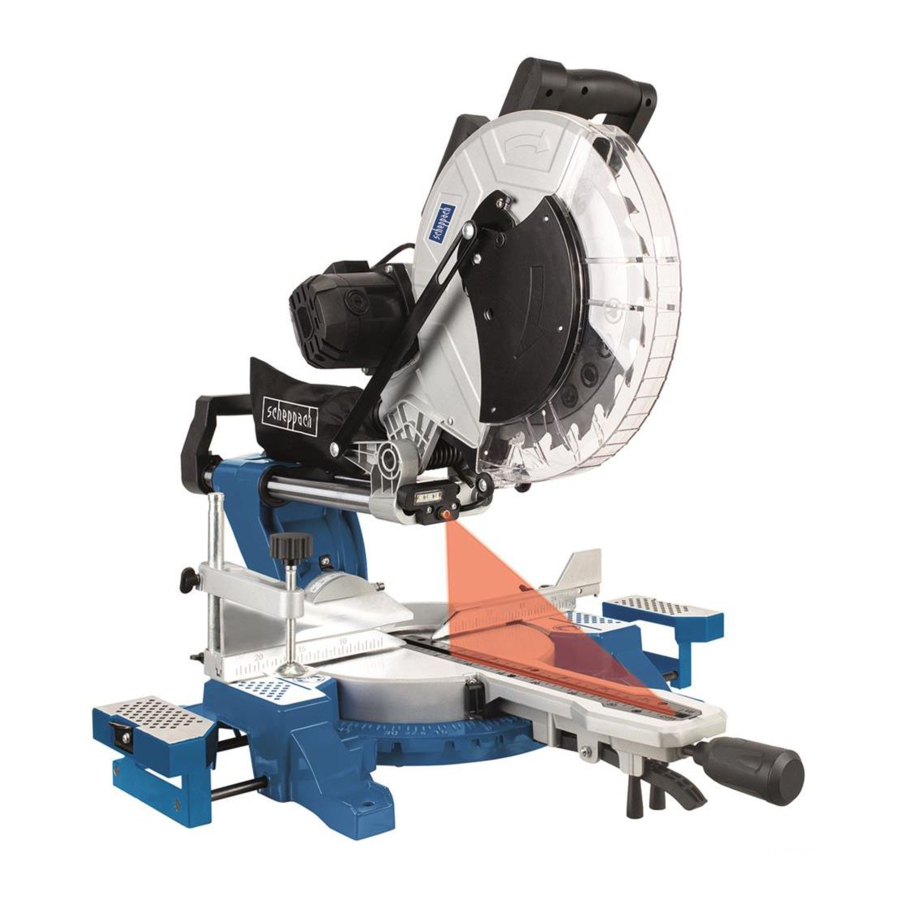

Download Scheppach HM140L Handleiding

Beschikbare talen
