Scheppach HM216 Handleiding

Verklaring van de symbolen op de apparatuur

	Lees de gebruiksaanwijzing om het risico op letsel te verminderen!
	Draag een veiligheidsbril!
	Draag gehoorbescherming!
	Draag een ademhalingsmasker!
	Belangrijk! Risico op letsel. Reik nooit in het draaiende zaagblad!
	Belangrijk! Laserstraling
	Beschermingsklasse II (dubbel geïsoleerd)

Inleiding

Fabrikant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen

Geachte klant,
wij hopen dat uw nieuwe gereedschap u veel plezier en succes brengt.

Opmerking:
Volgens de toepasselijke wetgeving inzake productaansprakelijkheid aanvaardt de fabrikant van het apparaat geen aansprakelijkheid voor schade aan het product of schade veroorzaakt door het product die optreedt als gevolg van:

• Onjuiste behandeling,
• Het niet naleven van de bedieningsinstructies,
• Reparaties door derden, niet door geautoriseerde servicemonteurs,
• Installatie en vervanging van niet-originele reserveonderdelen,
• Toepassing anders dan gespecificeerd,
• Een storing in het elektrische systeem die optreedt als gevolg van het niet naleven van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Wij adviseren:
Lees de volledige tekst in de bedieningsinstructies door voordat u het apparaat installeert en in gebruik neemt.
De bedieningsinstructies zijn bedoeld om de gebruiker vertrouwd te maken met de machine en om de toepassingsmogelijkheden ervan te benutten in overeenstemming met de aanbevelingen.
De bedieningsinstructies bevatten belangrijke informatie over hoe u de machine veilig, professioneel en economisch kunt bedienen, hoe u gevaar, kostbare reparaties en stilstand kunt vermijden en hoe u de betrouwbaarheid en levensduur van de machine kunt verhogen.
Naast de veiligheidsvoorschriften in de bedieningsinstructies, moet u voldoen aan de toepasselijke voorschriften die gelden voor de bediening van de machine in uw land.
Bewaar de verpakking met de bedieningsinstructies te allen tijde bij de machine en bewaar deze in een plastic hoes om deze te beschermen tegen vuil en vocht. Lees de gebruiksaanwijzing elke keer voordat u de machine bedient en volg de informatie zorgvuldig op.
De machine mag alleen worden bediend door personen die zijn geïnstrueerd over de bediening van de machine en die op de hoogte zijn van de bijbehorende gevaren. Aan de minimumleeftijd moet worden voldaan.
Naast de veiligheidsinstructies in deze bedieningshandleiding en de specifieke voorschriften van uw land, moeten de algemeen aanvaarde technische regels voor de bediening van machines van hetzelfde type in acht worden genomen.
Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet in acht nemen van deze instructies en de veiligheidsinformatie.

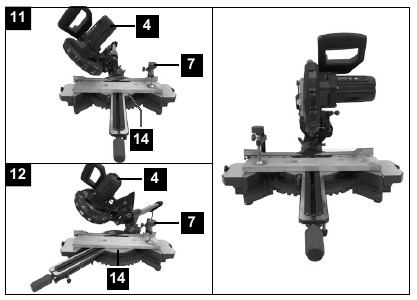

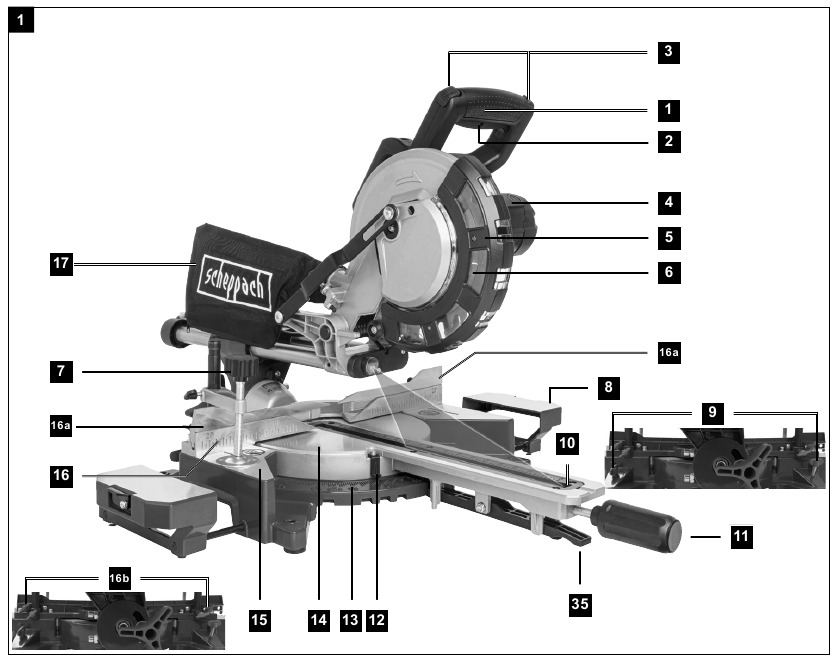

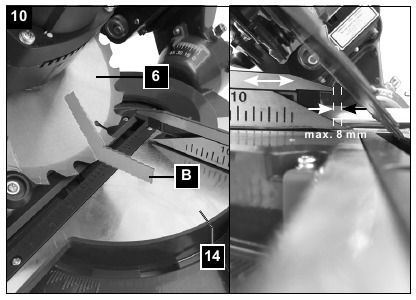

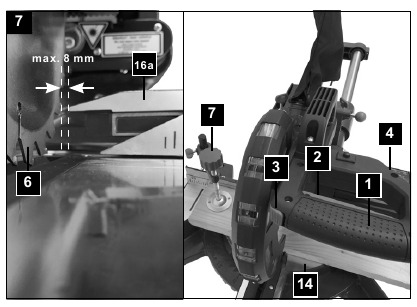

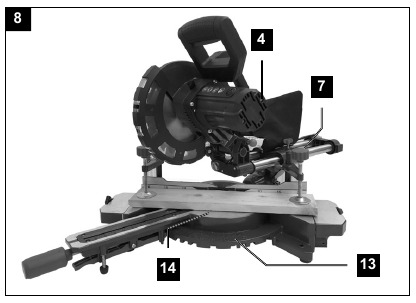

Apparaatbeschrijving

1. Handgreep
2. AAN/UIT-schakelaar
3. Vergrendelingsschakelaar
4. Machinekop
5. Beweegbare zaagbladbeschermer

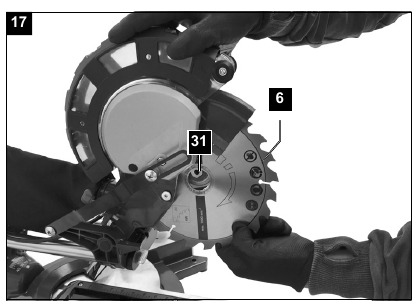

6. Zaagblad
7. Klemvoorziening
8. Werkstuksteun
9. Stelschroef voor werkstuksteun
10. Tafelinzet

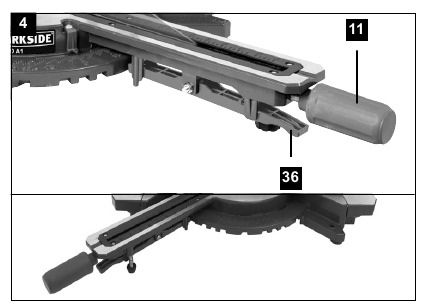

11. Handgreep / Stelschroef voor draaitafel
12. Aanwijzer
13. Schaal
14. Draaitafel
15. Vaste zaagtafel
16. Aanslagrail
    1. Verplaatsbare aanslagrail
    2. Stelschroef

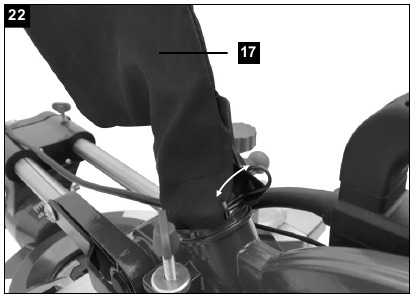

17. Stofzak

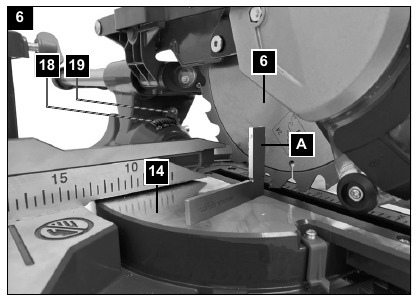

18. Schaal
19. Aanwijzer

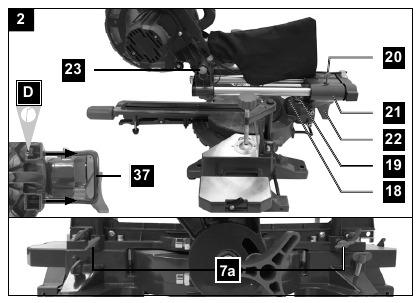

20. Stelschroef voor trekgeleider
21. Trekgeleider
22. Stelschroef
23. Vergrendelingsbout

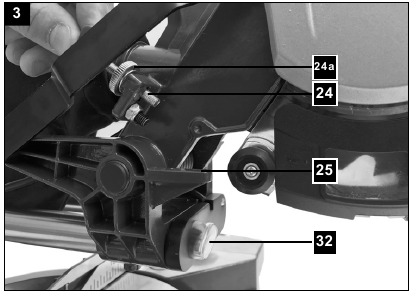

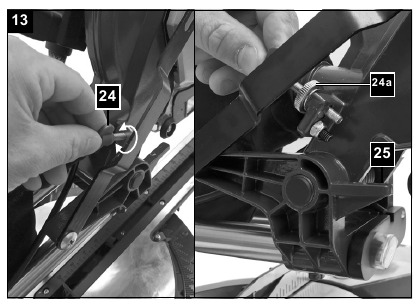

24. Schroef voor zaagdieptebegrenzing
25. Aanslag voor zaagdieptebegrenzing

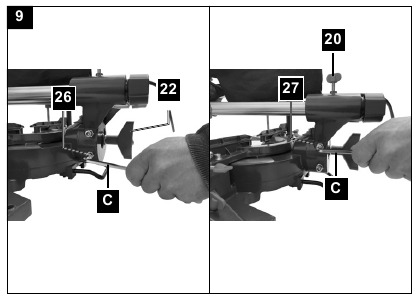

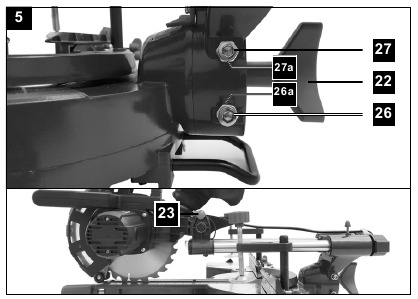

26. Stelschroef (90°)
27. Stelschroef (45°)

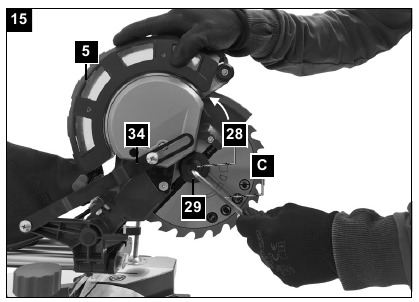

28. Flensschroef
29. Buitenste flens

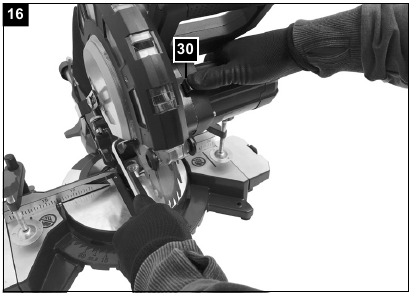

30. Zaagasvergrendeling
31. Binnenste flens

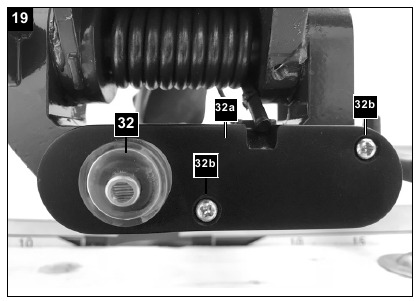

32. Laser

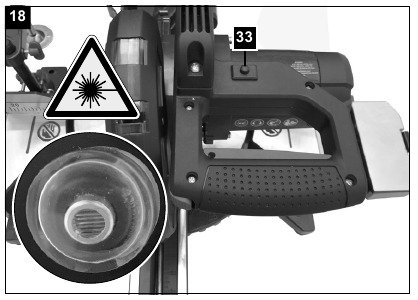

33. AAN/UIT-schakelaar laser
34. Geleidebeugel
35. Vergrendelde positiehendel
36. Kantelbeveiliging

1. ) 90° aanslaghoek (niet meegeleverd)
2. ) 45° aanslaghoek (niet meegeleverd)
3. ) Inbussleutel, 6 mm
4. ) Inbussleutel, 3 mm

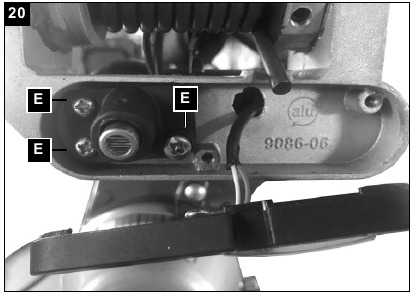

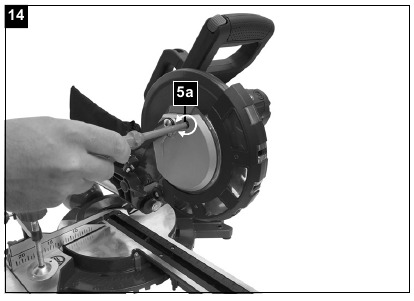

5. ) Philips-kopschroef (laser)

Leveringsomvang

• Afkort-, verstek- en trekzaag
• 1 x Klemvoorziening (7) (voorgemonteerd)
• 2 x Werkstuksteun (8) (voorgemonteerd)
• Stofzak (17)
• Inbussleutel 6 mm (C)
• Inbussleutel 3 mm (D)
• Zaagblad
• Bedieningshandleiding

Beoogd gebruik

De afkort-, trek- en verstekzaag is ontworpen om hout en kunststof af te korten, afhankelijk van de grootte van de machine.
De zaag is niet ontworpen voor het zagen van brandhout.

Gebruik de zaag niet om andere materialen te zagen dan die in de handleiding worden beschreven.

Het meegeleverde zaagblad is alleen bedoeld voor het zagen van hout! Gebruik dit blad niet voor het zagen van brandhout!
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.
De apparatuur mag alleen worden bediend met geschikte zaagbladen. Het is verboden om welk type doorslijpschijf dan ook te gebruiken.
Om de apparatuur op de juiste manier te gebruiken, moet u ook de veiligheidsinformatie, de montage-instructies en de bedieningsinstructies in deze handleiding in acht nemen. Alle personen die de apparatuur gebruiken en onderhouden, moeten bekend zijn met deze handleiding en moeten op de hoogte zijn van de potentiële gevaren van de apparatuur. Het is ook absoluut noodzakelijk om de ongevallenpreventievoorschriften die in uw regio van kracht zijn, in acht te nemen. Hetzelfde geldt voor de algemene regels voor gezondheid en veiligheid op het werk.
De fabrikant is niet aansprakelijk voor wijzigingen die aan de apparatuur zijn aangebracht, noch voor schade die voortvloeit uit dergelijke wijzigingen. Zelfs wanneer de apparatuur wordt gebruikt zoals voorgeschreven, is het nog steeds onmogelijk om bepaalde resterende risicofactoren te elimineren. De volgende gevaren kunnen zich voordoen in verband met de constructie en het ontwerp van de machine:

• Contact met het zaagblad in de onbedekte zaagzone.
• Reiken in het draaiende zaagblad (snijwonden).
• Terugslag van werkstukken en delen van werkstukken.
• Breuk van het zaagblad.
• Katapulteren van defecte hardmetalen punten van het zaagblad.
• Gehoorbeschadiging als er geen gehoorbescherming wordt gebruikt wanneer dat nodig is.
• Schadelijke uitstoot van houtstof bij gebruik in gesloten ruimtes.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de apparatuur wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Veiligheidsinformatie

Algemene veiligheidsinformatie voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de veiligheidsinstructies verwijst naar elektrisch gereedschap met netaansluiting (met netsnoer) en draadloos elektrisch gereedschap (zonder netsnoer).

Veiligheid op de werkplek

1. Houd uw werkplek schoon en goed verlicht. Rommelige en slecht verlichte werkplekken kunnen tot ongelukken leiden.
2. Gebruik het elektrische gereedschap niet in explosieve omgevingen met ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap genereert vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en andere personen uit de buurt van het elektrische gereedschap tijdens het gebruik. U kunt de controle over het gereedschap verliezen als u wordt afgeleid.

Elektrische veiligheid

1. De stekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, ovens en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Houd elektrisch gereedschap uit de buurt van regen of vocht. Het binnendringen van water in het elektrische gereedschap verhoogt het risico op elektrische schokken.
4. Gebruik de kabel uitsluitend voor het beoogde doel. Gebruik de kabel niet om het elektrische gereedschap te dragen of op te hangen, of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende machineonderdelen. Beschadigde of gedraaide kabels verhogen het risico op elektrische schokken.
5. Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Het gebruik van verlengsnoeren die geschikt zijn voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het niet mogelijk is het gebruik van elektrisch gereedschap in een vochtige omgeving te vermijden, moet u een aardlekschakelaar gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Let op wat u doet en gebruik elektrisch gereedschap op een verstandige manier.
   Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan ernstig letsel veroorzaken.
2. Draag persoonlijke beschermingsmiddelen en een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislip veiligheidslaarzen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en de toepassing van het elektrische gereedschap, vermindert het risico op letsel.
3. Vermijd onbedoeld starten van het elektrische gereedschap. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het op het elektriciteitsnet aansluit en/of een accu plaatst, het oppakt of draagt. Als u uw vinger op de schakelaar hebt wanneer u het elektrische gereedschap draagt, of als de machine is ingeschakeld wanneer u het op het elektriciteitsnet aansluit, kan dit tot ongelukken leiden.
4. Verwijder afstelgereedschap of moersleutels voordat u het elektrische gereedschap inschakelt. Gereedschap of moersleutels in roterende machineonderdelen kunnen letsel veroorzaken.
5. Vermijd abnormale lichaamshoudingen. Sta stevig en bewaar te allen tijde uw evenwicht. Op die manier kunt u het elektrische gereedschap in onverwachte situaties gemakkelijker beheersen.
6. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen verstrikt raken.
7. Als er stofafzuigingsapparatuur of opvangbakken kunnen worden aangebracht, moet u ervoor zorgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuigingsapparatuur kan de risico's veroorzaakt door stof verminderen.
8. Laat u door de vertrouwdheid die u door veelvuldig gebruik van het gereedschap hebt opgedaan, niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en behandeling van het elektrische gereedschap

1. Overbelast het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw type werk. Met het juiste elektrische gereedschap kunt u beter en veiliger werken binnen het gegeven vermogensbereik.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder de accu, indien verwijderbaar, uit het elektrische gereedschap voordat u instellingen aanpast, accessoires verwisselt of elektrisch gereedschap opbergt. Deze preventieve veiligheidsmaatregel vermindert het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires zorgvuldig. Controleer bewegende onderdelen op een goede werking en soepel lopen, en controleer of er onderdelen zijn die gebroken of beschadigd zijn in die mate dat de functionaliteit van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen repareren voordat u het elektrische gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe randen loopt minder snel vast en kan gemakkelijker worden geleid.
7. Gebruik elektrisch gereedschap, accessoires, inzetgereedschap, enz. in overeenstemming met deze instructies. Houd rekening met de werkomstandigheden en de uit te voeren activiteiten. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan gevaarlijke situaties veroorzaken.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken bieden geen veilige hantering en controle van het elektrische gereedschap in onverwachte situaties.

Onderhoud

1. Laat uw elektrische gereedschap uitsluitend repareren door gekwalificeerde specialisten en gebruik altijd originele reserveonderdelen voor reparatie. Dit is om de veiligheid van het elektrische gereedschap te waarborgen.

Dit elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Dit veld kan actieve of passieve medische implantaten onder bepaalde omstandigheden belemmeren. Om het risico op ernstig of dodelijk letsel te voorkomen, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze het elektrische gereedschap bedienen.

Veiligheidsinstructies voor verstekzagen

1. Verstekzagen zijn bedoeld voor het zagen van hout of houtachtige producten. Ze kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromaterialen zoals staven, stangen, tapeinden, enz. Slijpstof zorgt ervoor dat bewegende delen, zoals de onderste beschermkap, vastlopen. Vonken van abrasief zagen zullen de onderste beschermkap, het kerf-inzetstuk en andere plastic onderdelen verbranden.
2. Gebruik waar mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd minstens 100 mm van beide zijden van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand te worden vastgehouden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het blad.
3. Het werkstuk moet stationair zijn en tegen zowel de geleider als de tafel worden geklemd of gehouden. Voer het werkstuk op geen enkele manier in het blad of zaag "uit de vrije hand". Onbeheersde of bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd, waardoor letsel kan ontstaan.
4. Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Om een zaagsnede te maken, tilt u de zaagkop op en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen tijdens de trekbeweging zal er waarschijnlijk voor zorgen dat het zaagblad op het werkstuk klimt en de bladconstructie op gewelddadige wijze naar de bediener slingert.
5. Kruis nooit uw hand over de beoogde zaaglijn, noch voor, noch achter het zaagblad. Het ondersteunen van het werkstuk "gekruist", d.w.z. het vasthouden van het werkstuk rechts van het zaagblad met uw linkerhand of vice versa, is zeer gevaarlijk.
6. Reik met geen van beide handen achter de geleider dichter dan 100 mm van beide zijden van het zaagblad om houtsnippers te verwijderen, of om welke andere reden dan ook terwijl het blad draait. De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig gewond raken.

7. Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenste gebogen zijde naar de geleider toe. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen tijdens het zagen klemmen op het draaiende zaagblad. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
8. Gebruik de zaag niet voordat de tafel vrij is van alle gereedschappen, houtsnippers, enz., met uitzondering van het werkstuk. Klein afval of losse stukken hout of andere voorwerpen die in contact komen met het draaiende blad kunnen met hoge snelheid worden weggeslingerd.
9. Zaag slechts één werkstuk tegelijk. Gestapelde, meerdere werkstukken kunnen niet voldoende worden vastgeklemd of geschraagd en kunnen tijdens het zagen op het blad klemmen of verschuiven.
10. Zorg ervoor dat de verstekzaag voor gebruik op een vlakke, stevige werkplek is gemonteerd of geplaatst. Een vlakke en stevige werkplek vermindert het risico dat de verstekzaag instabiel wordt.
11. Plan uw werk. Telkens wanneer u de afschuining of de verstekhoekinstelling wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en dat deze het blad of het beveiligingssysteem niet zal hinderen. Zonder het gereedschap "AAN" te zetten en zonder werkstuk op de tafel, beweegt u het zaagblad door een complete gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie is of gevaar voor het zagen van de geleider.
12. Zorg voor voldoende ondersteuning, zoals tafelverlengingen, schragen, enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen kantelen als ze niet veilig worden ondersteund. Als het afgesneden stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende blad worden weggeslingerd.
13. Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het blad vastloopt of dat het werkstuk verschuift tijdens het zagen, waardoor u en de helper in het draaiende blad worden getrokken.
14. Het afgesneden stuk mag op geen enkele manier worden vastgeklemd of tegen het draaiende zaagblad worden gedrukt. Indien opgesloten, d.w.z. met behulp van lengteaanslagen, kan het afgesneden stuk vast komen te zitten tegen het blad en gewelddadig worden weggeslingerd.

15. Gebruik altijd een klem of een hulpstuk dat is ontworpen om rond materiaal zoals stangen of buizen op de juiste manier te ondersteunen. Stangen hebben de neiging om te rollen tijdens het zagen, waardoor het blad "bijt" en het werk met uw hand in het blad trekt.
16. Laat het blad de volle snelheid bereiken voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
17. Als het werkstuk of het blad vast komt te zitten, zet u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Werk vervolgens om het vastzittende materiaal los te maken. Doorgaan met zagen met een vastzittend werkstuk kan leiden tot verlies van controle of schade aan de verstekzaag.
18. Nadat u klaar bent met de zaagsnede, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het blad tot stilstand is gekomen voordat u het afgesneden stuk verwijdert. Reiken met uw hand in de buurt van het uitrollende blad is gevaarlijk.
19. Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop zich volledig in de onderste positie bevindt. De remwerking van de zaag kan ervoor zorgen dat de zaagkop plotseling naar beneden wordt getrokken, waardoor er een risico op letsel ontstaat.

Veiligheidsinstructies voor het hanteren van zaagbladen

1. Gebruik geen beschadigde of vervormde zaagbladen.
2. Gebruik geen inzetgereedschappen met scheuren. Sorteer gescheurde inzetgereedschappen uit. Reparatie is niet toegestaan.
3. Gebruik geen zaagbladen van high-speed staal.
4. Controleer de staat van de zaagbladen voordat u de afkort-, trek- en verstekzaag gebruikt.
5. Zorg ervoor dat een geschikt zaagblad voor het te zagen materiaal wordt geselecteerd.
6. Gebruik alleen zaagbladen die door de fabrikant worden aanbevolen.
   Zaagbladen die zijn ontworpen om hout en soortgelijke materialen te zagen, moeten voldoen aan EN 847-1.
7. Gebruik geen zaagbladen van high-speed gelegeerd staal (HSS-staal).
8. Gebruik alleen zaagbladen waarvan de maximaal toegestane snelheid niet lager is dan de maximale spindelsnelheid van de afkort-, trek- en verstekzaag en die geschikt zijn voor het te zagen materiaal.
9. Neem de draairichting van het zaagblad in acht.
10. Plaats het zaagblad alleen als u het gebruik ervan beheerst.
11. Neem de maximale snelheid in acht. De maximale snelheid die op het inzetgereedschap is aangegeven, mag niet worden overschreden. Neem, indien aangegeven, het snelheidsbereik in acht.
12. Reinig vet, olie en water van de klemvlakken.
13. Gebruik geen losse reduceerringen of bussen voor het verkleinen van gaten op zaagbladen.
14. Zorg ervoor dat vaste reduceerringen voor het vastzetten van het inzetgereedschap dezelfde diameter hebben en minstens 1/3 van de snijdiameter hebben.
15. Zorg ervoor dat vaste reduceerringen parallel aan elkaar zijn.
16. Behandel inzetgereedschap met voorzichtigheid. Ze worden idealiter opgeslagen in de originele verpakking of speciale containers. Draag beschermende handschoenen om de grip te verbeteren en het risico op letsel verder te verminderen.
17. Zorg er voor het gebruik van inzetgereedschappen voor dat alle beschermende voorzieningen goed zijn vastgemaakt.
18. Zorg er voor gebruik voor dat het inzetgereedschap voldoet aan de technische vereisten van dit elektrische gereedschap en correct is vastgemaakt.
19. Gebruik het meegeleverde zaagblad alleen voor het zagen van hout, nooit voor het bewerken van metalen.
20. Gebruik alleen zaagbladdiameters in overeenstemming met de markeringen op de zaag.
21. Gebruik extra werkstuksteunen, indien vereist voor de stabiliteit van het werkstuk.
22. Werkstuksteunverlengingen moeten altijd worden vastgezet en gebruikt tijdens het werk.
23. Vervang tafelinserts wanneer ze versleten zijn!
24. Vermijd oververhitting van de zaagtanden.
25. Vermijd bij het zagen van plastic het smelten van het plastic.
    Gebruik hiervoor de juiste zaagbladen. Vervang beschadigde of versleten zaagbladen onmiddellijk.
    Wanneer het zaagblad oververhit raakt, stop dan de machine. Laat het zaagblad afkoelen voordat u de machine opnieuw gebruikt.

    Let op: Laserstraling Niet in de straal staren Laser klasse 2

Bescherm uzelf en uw omgeving tegen ongelukken door passende voorzorgsmaatregelen te nemen!

• Kijk niet rechtstreeks in de laserstraal met onbeschermde ogen.
• Kijk nooit in de baan van de straal.
• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Zelfs een laserstraal met een laag vermogen kan schade aan de ogen veroorzaken.
• Let op - andere methoden dan die hier worden gespecificeerd, kunnen leiden tot gevaarlijke blootstelling aan straling.
• Open nooit de lasermodule. Er kan onverwachte blootstelling aan de straal optreden.
• Als u het apparaat lange tijd niet gebruikt, moeten de batterijen worden verwijderd.
• De laser mag niet worden vervangen door een ander type laser.
• Reparaties aan de laser mogen alleen worden uitgevoerd door de laserfabrikant of een geautoriseerde vertegenwoordiger.

Restrisico's
De machine is gebouwd volgens de stand van de techniek en de erkende technische veiligheidseisen. Tijdens het gebruik kunnen er echter individuele restrisico's ontstaan.

• Gezondheidsrisico als gevolg van elektrische stroom, bij gebruik van onjuiste elektrische aansluitkabels.
• Ondanks alle voorzorgsmaatregelen kunnen er bovendien nog enkele niet-duidelijke restrisico's overblijven.
• Restrisico's kunnen worden geminimaliseerd als de „veiligheidsinstructies" en het „juiste gebruik" worden nageleefd, samen met de volledige bedieningsinstructies.
• Belast de machine niet onnodig: overmatige druk tijdens het zagen beschadigt het zaagblad snel, wat resulteert in een verminderde output van de machine in de verwerking en in snijprecisie.
• Gebruik bij het snijden van plastic materiaal altijd klemmen: de te snijden onderdelen moeten altijd tussen de klemmen worden bevestigd.
• Vermijd het per ongeluk starten van de machine: de bedieningsknop mag niet worden ingedrukt bij het insteken van de stekker in een stopcontact.
• Gebruik het gereedschap dat in deze handleiding wordt aanbevolen. Op die manier levert uw machine optimale prestaties.
• Handen mogen nooit de verwerkingszone betreden wanneer de machine in werking is.
• Laat de hendelknop los en schakel de machine uit voorafgaand aan werkzaamheden.

Technische gegevens

AC-motor	220 - 240 V~ 50 Hz
Vermogen S1	1700 Watt
Bedrijfsmodus	S6 25%* 2000 W
Stationair toerental n 0	4700 min -1
Hardmetalen zaagblad	ø 216 x ø 30 x 2,8 mm
Aantal tanden	24
Maximale tandbreedte van zaagblad	3 mm
Zwenkbereik	-45° / 0°/ +45°
Verstekzaagsnede	0° tot 45° naar links
Zaagbreedte bij 90°	340 x 65 mm
Zaagbreedte bij 45°	240 x 65 mm
Zaagbreedte bij 2 x 45° (dubbele verstekzaagsnede)	240 x 38 mm
Beschermingsklasse	II /
Gewicht	ca. 12,0 kg
Laserklasse	2
Golflengte van laser	650 nm
Laservermogen	< 1 mW

Technische wijzigingen voorbehouden!
* S6, periodieke duur van continu bedrijf.
Identieke bedrijfscycli met een periode onder belasting, gevolgd door een periode zonder belasting. Looptijd 10 minuten; bedrijfscyclus is 25% van de looptijd.

Het werkstuk moet een minimale hoogte van 3 mm en een minimale breedte van 10 mm hebben. Zorg ervoor dat het werkstuk altijd is vastgezet met de klemvoorziening.
Geluid
Totale geluidswaarden bepaald in overeenstemming met EN 62841.

Draag gehoorbescherming.
De effecten van lawaai kunnen gehoorverlies veroorzaken.
De bovengenoemde geluidsemissiewaarden zijn gemeten in overeenstemming met een gestandaardiseerde testprocedure en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.
De bovengenoemde geluidsemissiewaarden kunnen ook worden gebruikt voor de voorlopige beoordeling van blootstelling.

• De geluidsemissies tijdens het daadwerkelijke gebruik van het elektrische gereedschap kunnen afwijken van de bovengenoemde waarden, afhankelijk van het gebruikte elektrische gereedschap, met name van het type werkstuk dat wordt verwerkt.
• Probeer de emissies zo laag mogelijk te houden, bijvoorbeeld door uw werktijd te beperken. In dit verband moeten alle fasen van de operationele cyclus in overweging worden genomen (zoals de tijden dat het gereedschap is uitgeschakeld of stationair draait).

Voordat u de apparatuur start

• Open de verpakking en verwijder het apparaat voorzichtig.
• Verwijder het verpakkingsmateriaal, evenals de verpakkings- en transportbeveiliging (indien aanwezig).
• Controleer of de levering compleet is.
• Controleer het apparaat en de accessoires op transportschade.
• Bewaar indien mogelijk de verpakking totdat de garantieperiode is verstreken.

LET OP
Het apparaat en de verpakkingsmaterialen zijn geen speelgoed! Kinderen mogen niet met plastic zakken, folie en kleine onderdelen spelen! Er bestaat een risico op inslikken en verstikking!

• De apparatuur moet worden opgesteld op een plaats waar deze veilig kan staan. Zet de machine vast op een werkbank of een basisframe met 4 schroeven (niet inbegrepen in de levering) met behulp van de gaten op de vaste zaagtafel (15).
• Trek de vooraf geïnstalleerde kantelbeveiliging (36) volledig uit en zet deze vast met een inbussleutel (D).
• Alle afdekkingen en veiligheidsvoorzieningen moeten correct zijn aangebracht voordat de apparatuur wordt ingeschakeld.
• Het zaagblad moet vrij kunnen draaien.
• Let bij het werken met hout dat eerder is bewerkt op vreemde voorwerpen zoals spijkers of schroeven, enz.
• Voordat u op de AAN/UIT-schakelaar drukt, moet u controleren of het zaagblad correct is gemonteerd. Bewegende delen moeten soepel lopen.
• Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

De veiligheidsvoorziening van de bewegende zaagbladbeschermer controleren (5)
De zaagbladbeschermer beschermt tegen onbedoeld contact met het zaagblad en tegen rondvliegende splinters.

Functie controleren
Om dit te doen, vouwt u de zaag naar beneden:

• De zaagbladbeschermer moet vrije toegang tot het zaagblad bieden zonder andere onderdelen te raken.
• Wanneer u de zaag omhoog vouwt in de startpositie, moet de zaagbladbeschermer het zaagblad automatisch bedekken.

Bevestiging en bediening

De verstek-, trek- en afkortzaag bevestigen (afb. 1/2/4/5)

• Om de draaitafel (14) te verstellen, draait u de hendel (11) ongeveer 2 slagen los en trekt u de vergrendelde positiehendel (35) met uw wijsvinger omhoog.
• Draai de draaitafel (14) en de aanwijzer (12) naar de gewenste hoekmeting op de schaal (13) en gebruik de hendel (11) om deze vast te zetten.
• Door de machinekop (4) lichtjes naar beneden te drukken en tegelijkertijd de vergrendelingsbout (23) van de motorbeugel te verwijderen, wordt de zaag uit de laagste stand ontgrendeld.
• Zwenk de machinekop (4) omhoog.
• Het is mogelijk om de klemmen (7) links of rechts op de vaste zaagtafel (15) te bevestigen. Steek de klemmen (7) in de gaten aan de achterkant van de aanslagrail (16) en zet ze vast met de stergreepschroeven (7a).
  Voor versteksneden van 0° tot 45° mag de klem (7) alleen aan de rechterkant worden gemonteerd (zie afb. 11-12).
• Het is mogelijk om de machinekop (4) max. 45° naar links te kantelen door de stelschroef (22) los te draaien.
• Werkstuksteunen (8) moeten tijdens het werk altijd worden vastgezet en gebruikt. Stel de gewenste tafelgrootte in door de stelschroef (9) los te draaien. Draai vervolgens de stelschroef (9) weer vast.

Nauwkeurige afstelling van de aanslag voor afkortzaagsnede 90° (afb. 1/2/5/6)

• Geen aanslaghoek inbegrepen.
• Laat de machinekop (4) zakken en zet deze vast met de vergrendelingsbout (23).
• Draai de stelschroef (22) los.
• Plaats de hoekaanslag (A) tussen het zaagblad (6) en de draaitafel (14).
• Draai de borgmoer (26a) los.
• Stel de stelschroef (26) zo af dat de hoek tussen het zaagblad (6) en de draaitafel (14) 90° is.
• Draai de borgmoer (26a) weer vast.
• Controleer vervolgens de positie van de hoekindicator. Draai indien nodig de aanwijzer (19) los met een kruiskopschroevendraaier, zet de aanwijzer op positie 0° op de hoekschaal (18) en draai de bevestigingsschroef weer vast.

Afkortzaagsnede 90° en draaitafel 0° (afb. 1/2/7)
In het geval van zaagbreedtes tot ca. 100 mm is het mogelijk om de trekfunctie van de zaag vast te zetten met de stelschroef (20) in de achterste positie. In deze stand kan de machine in de afkortzaagmodus worden gebruikt. Als de zaagbreedte meer dan 100 mm is, moet u ervoor zorgen dat de stelschroef (20) los zit en dat de machinekop (4) kan bewegen.
Let op! Voor afkortzaagsneden van 90° moet de beweegbare aanslagrail (16a) in de binnenste stand worden vastgezet.

• Open de stelschroef (16b) voor de beweegbare aanslagrail (16a) en duw de beweegbare aanslagrail (16a) naar binnen.
• De beweegbare aanslagrail (16a) moet in een positie worden vergrendeld die ver genoeg van de binnenste positie verwijderd is, zodat de afstand tussen de aanslagrail (16a) en het zaagblad (6) niet meer dan 8 mm bedraagt.
• Controleer voordat u de zaagsnede maakt of de aanslagrail (16a) en het zaagblad (6) niet kunnen botsen.
• Draai de stelschroef (16b) weer vast.
• Verplaats de machinekop (4) naar de bovenste stand.
• Gebruik de hendel (1) om de machinekop (4) terug te duwen en zet deze indien nodig in deze positie vast (afhankelijk van de zaagbreedte).
• Plaats het te zagen stuk hout tegen de aanslagrail (16) en op de draaitafel (14).
• Vergrendel het materiaal met de klemmen (7) op de vaste zaagtafel (15) om te voorkomen dat het materiaal tijdens het zagen beweegt.
• Laat de vergrendelingsschakelaar (3) los en druk op de AAN/UIT-schakelaar (2) om de motor te starten.
• Met de sleepgeleider (21) vastgezet op zijn plaats (21): gebruik de hendel (1) om de machinekop (4) gestaag en met lichte druk naar beneden te bewegen totdat het zaagblad (6) het werkstuk volledig heeft doorgezaagd.
• Met de sleepgeleider (21) niet vastgezet op zijn plaats (21): trek de machinekop (4) helemaal naar voren. Laat de hendel (1) helemaal naar beneden zakken door gestage en lichte neerwaartse druk uit te oefenen. Duw nu de machinekop (4) langzaam en gestaag helemaal naar achteren totdat het zaagblad (6) het werkstuk volledig heeft doorgezaagd.
• Wanneer het zagen is voltooid, beweegt u de machinekop terug naar de bovenste (uitgangs)positie en laat u de AAN/UIT-knop (2) los.
  Let op! De machine maakt automatisch een opwaartse beweging door de terugtrekveer, d.w.z. laat de hendel (1) niet los na het voltooien van de zaagsnede; laat de machinekop in plaats daarvan langzaam omhoog bewegen terwijl u lichte tegendruk uitoefent.

Afkortzaagsnede 90° en draaitafel 0° - 45° (afb. 1/7/8)
De verstek-, trek- en afkortzaag kan worden gebruikt om afkortzaagsneden van 0° -45° naar links en 0° -45° naar rechts te maken ten opzichte van de aanslagrail.

Voor afkortzaagsneden van 90° moet de beweegbare aanslagrail (16a) in de binnenste stand worden vastgezet.

• Open de stelschroef (16b) voor de beweegbare aanslagrail (16a) en duw de beweegbare aanslagrail (16a) naar binnen.
• De beweegbare aanslagrail (16a) moet zover voor de binnenste positie worden vastgezet dat de afstand tussen de aanslagrail (16a) en het zaagblad (6) minimaal 8 mm bedraagt.
• Controleer voordat u de zaagsnede maakt of de aanslagrail (16a) en het zaagblad (6) niet kunnen botsen.
• Zet de stelschroef (16b) weer vast.
• Draai de hendel (11) los indien vastgedraaid, trek de vergrendelde positiehendel (35) met uw wijsvinger omhoog en gebruik de hendel (11) om de draaitafel (14) op de gewenste hoek in te stellen.
• De aanwijzer (12) op de draaitafel moet overeenkomen met de gewenste hoek op de schaal (13) op de vaste zaagtafel (15).
• Draai de hendel (11) weer vast om de draaitafel (14) vast te zetten.
• Zaag zoals beschreven in het hoofdstuk Afkortzaagsnede 90° en draaitafel 0°.

Nauwkeurige aanpassing van de aanslag voor versteksnede 45° (afb. 1/2/5/9/10)

• Geen aanslaghoek inbegrepen.
• Laat de machinekop (4) zakken en zet hem vast met de borgbout (23).
• Zet de draaitafel (14) in de 0° stand.
  Let op! Voor versteksneden (gekantelde zaagkop) moet de linkerkant van de beweegbare aanslagrails (16a) in de buitenste stand worden vastgezet.
• Open de stelschroef (16b) voor de beweegbare aanslagrail (16a) en duw de beweegbare aanslagrail (16a) naar buiten.
• De beweegbare aanslagrail (16a) moet ver genoeg voor de binnenste positie worden vastgezet, zodat de afstand tussen de aanslagrail (16a) en het zaagblad (6) maximaal 8 mm bedraagt.
• De rechterkant van de beweegbare aanslagrails (16a) moet in de binnenste positie staan.
• Controleer voor het maken van een snede of de aanslagrail (16a) en het zaagblad (6) niet kunnen botsen.
• Draai de stelschroef (22) los en gebruik de hendel (1) om de machinekop (4) 45° naar links te kantelen.
• 45° - plaats de hoekaanslag (B) tussen het zaagblad (6) en de draaitafel (14).
• Draai de borgmoer (27a) los en stel de stelschroef (27) af tot de hoek tussen het zaagblad (6) en de draaitafel (14) precies 45° is.
• Draai de borgmoer (27a) weer vast.
• Controleer vervolgens de positie van de hoekindicator. Draai indien nodig de wijzer (19) los met een kruiskopschroevendraaier, zet deze op positie 45° op de hoekschaal (18) en draai de bevestigingsschroef weer vast.

Versteksnede 0°- 45° en draaitafel 0° (afb. 1/2/11)
De afkort-, verstek- en trekzaag kan worden gebruikt voor het maken van versteksneden van 0° - 45° ten opzichte van het werkstuk.
Let op! Voor versteksneden (gekantelde zaagkop) moet de linkerkant van de beweegbare aanslagrails (16a) in de buitenste stand worden vastgezet.

• Open de stelschroef (16b) voor de beweegbare aanslagrail (16a) en duw de beweegbare aanslagrail (16a) naar buiten.
• De beweegbare aanslagrail (16a) moet ver genoeg voor de binnenste positie worden vastgezet, zodat de afstand tussen de aanslagrail (16a) en het zaagblad (6) minimaal 8 mm bedraagt.
• De rechterkant van de beweegbare aanslagrails (16a) moet in de binnenste positie staan.
• Controleer voor het maken van een snede of de aanslagrail (16a) en het zaagblad (6) niet kunnen botsen.
• Zet de stelschroef (16b) weer vast.
• Beweeg de machinekop (4) naar de bovenste positie.
• Zet de draaitafel (14) in de 0° stand.
• Draai de stelschroef (22) los en gebruik de hendel (1) om de machinekop (4) naar links te kantelen, totdat de wijzer (19) de gewenste hoekmeting op de schaal (18) aangeeft.
• Draai de stelschroef (22) weer vast.
• Zaag zoals beschreven in het gedeelte Afkorten 90° en draaitafel 0°.

Versteksnede 0°- 45° en draaitafel 0°- 45° (afb. 2/4/12)
De afkort-, verstek- en trekzaag kan worden gebruikt voor het maken van versteksneden links van 0°- 45° ten opzichte van het werkstuk en tegelijkertijd 0° - 45° naar links of 0° - 45° naar rechts ten opzichte van de aanslagrail (dubbele versteksnede).
Let op! Voor versteksneden (gekantelde zaagkop) moet de linkerkant van de beweegbare aanslagrails (16a) in de buitenste stand worden vastgezet.

• Open de stelschroef (16b) voor de beweegbare aanslagrail (16a) en duw de beweegbare aanslagrail (16a) naar buiten.
• De beweegbare aanslagrail (16a) moet ver genoeg voor de binnenste positie worden vastgezet, zodat de afstand tussen de aanslagrail (16a) en het zaagblad (6) minimaal 8 mm bedraagt.
• Controleer voor het maken van een snede of de aanslagrail (16a) en het zaagblad (6) niet kunnen botsen.
• Zet de stelschroef (16b) weer vast.
• Beweeg de machinekop (4) naar de bovenste positie.
• Maak de draaitafel (14) los door de hendel (11) los te draaien.
• Gebruik de hendel (11) om de draaitafel (14) in de gewenste hoek te zetten (zie hiervoor ook het punt Afkorten 90° en draaitafel 0° - 45°).
• Draai de hendel (11) weer vast om de draaitafel (14) vast te zetten.
• Draai de stelschroef (22) los.
• Gebruik de hendel (1) om de machinekop (4) naar links te kantelen totdat deze overeenkomt met de vereiste hoekwaarde (zie in dit verband ook het gedeelte Versteksnede 0°- 45° en draaitafel 0°).
• Draai de stelschroef (22) weer vast.
• Zaag zoals beschreven onder het gedeelte Afkorten 90° en draaitafel 0°.

De zaagdiepte beperken (afb. 3/13)

• De zaagdiepte kan traploos worden ingesteld met behulp van de schroef (24). Draai hiervoor de kartelmoer (24a) op de schroef (24) los. Draai de schroef (24) in of uit om de gewenste zaagdiepte in te stellen. Draai vervolgens de kartelmoer (24a) op de schroef (24) weer vast.
• Controleer de instelling door een proefsnede te maken.

Stofzak (afb. 1/22)
De zaag is uitgerust met een stofzak (17) voor zaagsel en spaanders.
Knijp de metalen ring op de stofzak samen en bevestig deze aan de uitlaatopening in het motorcompartiment. De stofzak (17) kan worden geleegd door middel van een rits aan de onderkant.

Aansluiting op een externe stofafzuiging

• Sluit de stofzuigerslang aan op de stofafzuigopening.
• De industriële stofzuiger moet geschikt zijn voor het te bewerken materiaal.
• Gebruik een speciale stofzuiger bij het opzuigen van stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is.

Het zaagblad vervangen (afb. 1/2/14-17)
Trek de stekker uit het stopcontact!

Draag veiligheidshandschoenen bij het vervangen van het zaagblad.
Gevaar voor letsel!

• Zwenk de machinekop (4) omhoog en vergrendel met de vergrendelingsbout (23).
• Draai de borgschroef (5a) van de afdekking los met een kruiskopschroevendraaier.

  Verwijder deze schroef niet volledig.
• Klap de zaagbladbeschermer (5) omhoog totdat de zaagbladbeschermer (5) zich boven de flensschroef (28) bevindt.
• Steek met één hand de inbussleutel (C) in de flensschroef (29).
• Houd de inbussleutel (C) vast en sluit de zaagbladbeschermer (5) langzaam totdat deze de inbussleutel (C) raakt.
• Druk de zaagasvergrendeling (30) stevig in en draai de flensschroef (28) langzaam met de klok mee. De zaagasvergrendeling (30) grijpt na maximaal één rotatie in.
• Maak nu met iets meer kracht de flensschroef (29) los in de richting van de klok.
• Draai de flensschroef (28) helemaal uit en verwijder de buitenflens (29).
• Haal het blad (6) van de binnenflens (31) en trek het naar beneden.
• Reinig de flensschroef (28), de buitenflens (29) en de binnenflens (32) zorgvuldig.
• Plaats en bevestig het nieuwe zaagblad (6) in omgekeerde volgorde.
•
  De snijhoek van de tanden, met andere woorden de draairichting van het zaagblad (6), moet overeenkomen met de richting van de pijl op de behuizing.
• Controleer voordat u verdergaat met uw werkzaamheden of alle veiligheidsvoorzieningen in goede staat verkeren.
•
  Controleer telkens wanneer u het zaagblad (6) vervangt of het vrij kan draaien in het tafelinzetstuk (10), zowel in de loodrechte als in de 45° hoekinstelling.
•
  Het werk om het zaagblad (6) te vervangen en uit te lijnen moet correct worden uitgevoerd.

De laser gebruiken (afb. 18) Inschakelen:
Druk 1x op de aan/uit-schakelaar laser (33). Een laserlijn wordt op het te bewerken materiaal geprojecteerd en biedt een exacte geleiding voor de

Uitschakelen:
Druk 1x op de aan/uit-schakelaar laser (33).

De laser afstellen (afb. 19-20)
Als de laser (32) niet langer de juiste snijlijn aangeeft, kunt u de laser opnieuw afstellen. Open hiervoor de schroeven (32b) en verwijder de voorkant (32a). Draai de kruiskopschroeven (E) los en stel de laser in door deze zijwaarts te bewegen totdat de laserstraal de tanden van het zaagblad (6) raakt.
Nadat u de laser hebt afgesteld en vastgedraaid, monteert u de voorkant door beide schroeven (32b) met de hand vast te draaien.

Transport

• Draai de hendel (11) vast om de draaitafel te vergrendelen.
• Druk de machinekop (4) naar beneden en zet vast met de borgbout (23).
• Zet de sleepfunctie van de zaag vast met de borgschroef voor de sleepgeleider (20) in de achterste stand.
• Draag de apparatuur bij de vaste zaagtafel (15).
• Ga bij het opnieuw monteren van de apparatuur te werk zoals beschreven.

Onderhoud

Koppel voor elke aanpassing, onderhoud of service de stekker uit het stopcontact!

Algemene onderhoudsmaatregelen
Veeg van tijd tot tijd spanen en stof van de machine met een doek. Om de levensduur van het gereedschap te verlengen, smeert u de roterende delen één keer per maand. Smeer de motor niet.
Gebruik bij het schoonmaken van het plastic geen bijtende producten.

Het reinigen van de bewegende zaagbladbescherming (5)
Controleer altijd de zaagbladbescherming op vuil voordat u de machine gebruikt.
Verwijder oud zaagsel en splinters met een borstel of een soortgelijk gereedschap.

Het vervangen van de tafel insert

• Bij een beschadigde tafel insert (10) bestaat het risico dat kleine onderdelen vast komen te zitten tussen de tafel insert en het zaagblad, waardoor het zaagblad blokkeert. Vervang beschadigde tafel inserts onmiddellijk!

1. Verwijder de schroeven aan de tafel insert. Draai indien nodig de draaitafel en kantel de zaagkop om de schroeven te kunnen bereiken.
2. Verwijder de tafel insert.
3. Installeer een nieuwe tafel insert.
4. Draai de schroeven aan de tafel insert vast.

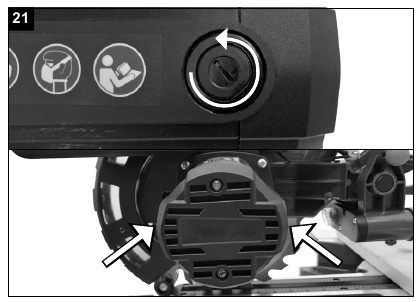

Borstel inspectie
Controleer de koolborstels na de eerste 50 bedrijfsuren met een nieuwe machine, of wanneer er nieuwe borstels zijn geplaatst. Herhaal na de eerste controle de controle elke 10 bedrijfsuren.
Als de kool tot een lengte van 6 mm is versleten, of als de veer of contactdraad verbrand of beschadigd is, is het noodzakelijk om beide borstels te vervangen. Als de borstels na verwijdering bruikbaar blijken te zijn, is het mogelijk om ze opnieuw te installeren.
Open bij het onderhouden van de koolborstels de twee vergrendelingen tegen de klok in (zoals weergegeven in figuur 21).
Verwijder vervolgens de koolborstels.
Vervang de koolborstels in omgekeerde volgorde.

Service informatie

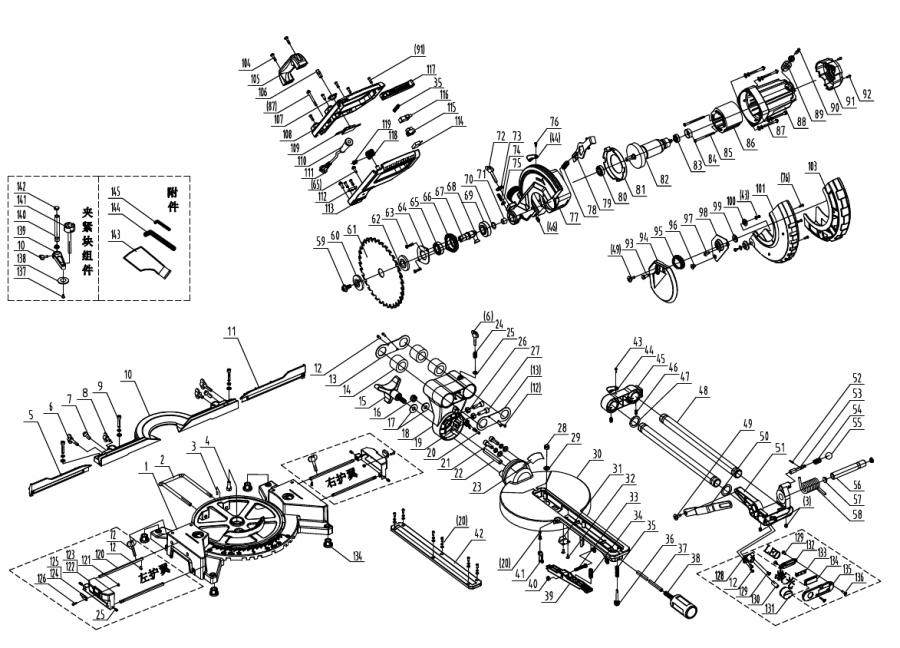

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.
Slijtageonderdelen*: koolborstels, zaagblad, tafel inserts, stofzakken
* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiervoor de QR-code op de omslag.

Opslag

Bewaar het apparaat en de accessoires op een donkere, droge en vorstvrije plaats die ontoegankelijk is voor kinderen. De optimale opslagtemperatuur ligt tussen 5 en 30˚C.
Bewaar het elektrische gereedschap in de originele verpakking. Dek het elektrische gereedschap af om het te beschermen tegen stof en vocht.
Bewaar de bedieningshandleiding bij het elektrische gereedschap.

Elektrische aansluiting

De geïnstalleerde elektromotor is aangesloten en klaar voor gebruik. De aansluiting voldoet aan de geldende VDE- en DIN-voorschriften.
De netaansluiting van de klant en de gebruikte verlengkabel moeten ook aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aansluitvoorwaarden. Dit betekent dat het gebruik van het product op een willekeurig te kiezen aansluitpunt niet is toegestaan.
• Bij ongunstige omstandigheden in de stroomvoorziening kan het product de spanning tijdelijk doen fluctueren.
• Het product is uitsluitend bedoeld voor gebruik op aansluitpunten die
  1. een maximale toegestane voedingsimpedantie "Z" niet overschrijden (Zmax = 0,382 Ω), of
  2. een continu stroomvoerend vermogen van het elektriciteitsnet hebben van ten minste 100 A per fase.
• Als gebruiker bent u verplicht om, in overleg met uw elektriciteitsbedrijf indien nodig, ervoor te zorgen dat het aansluitpunt waarop u het product wilt gebruiken, voldoet aan een van de twee bovenstaande eisen, a) of b).

In het geval van overbelasting schakelt de motor zichzelf uit. Na een afkoelperiode (tijd varieert) kan de motor weer worden ingeschakeld.

Beschadigde elektrische aansluitkabel.
De isolatie van elektrische aansluitkabels is vaak beschadigd.
Dit kan de volgende oorzaken hebben:

• Doorgangspunten, waar aansluitkabels door ramen of deuren worden geleid.
• Knikken waar de aansluitkabel onjuist is bevestigd of geleid.
• Plaatsen waar de aansluitkabels zijn doorgesneden doordat eroverheen is gereden.
• Isolatieschade doordat de kabel uit het stopcontact is getrokken.
• Scheuren als gevolg van veroudering van de isolatie.

Dergelijke beschadigde elektrische aansluitkabels mogen niet worden gebruikt en zijn levensbedreigend vanwege de isolatieschade.
Controleer de elektrische aansluitkabels regelmatig op schade. Zorg ervoor dat de aansluitkabel tijdens de inspectie niet aan het elektriciteitsnet hangt. Elektrische aansluitkabels moeten voldoen aan de geldende VDE- en DIN-voorschriften. Gebruik alleen aansluitkabels met de markering „H05VV-F".
Het afdrukken van de typeaanduiding op de aansluitkabel is verplicht.

AC-motor:

• De netspanning moet 220 - 240 V~ zijn.
• Verlengkabels tot 25 m lang moeten een doorsnede hebben van 1,5 mm².

Aansluitingen en reparaties van elektrische apparatuur mogen alleen worden uitgevoerd door een elektricien.
Vermeld de volgende informatie in geval van vragen:

• Type stroom voor de motor
• Machinegegevens - typeplaatje

Probleemoplossing

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

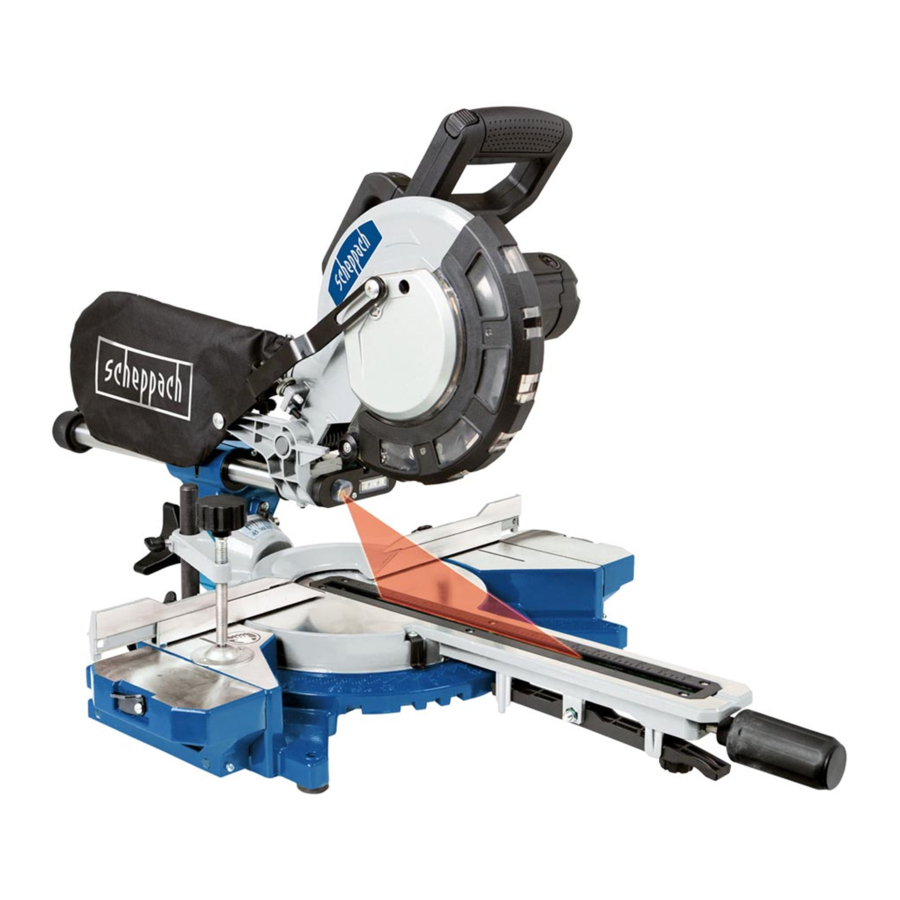

Download Scheppach HM216 Handleiding

Beschikbare talen
