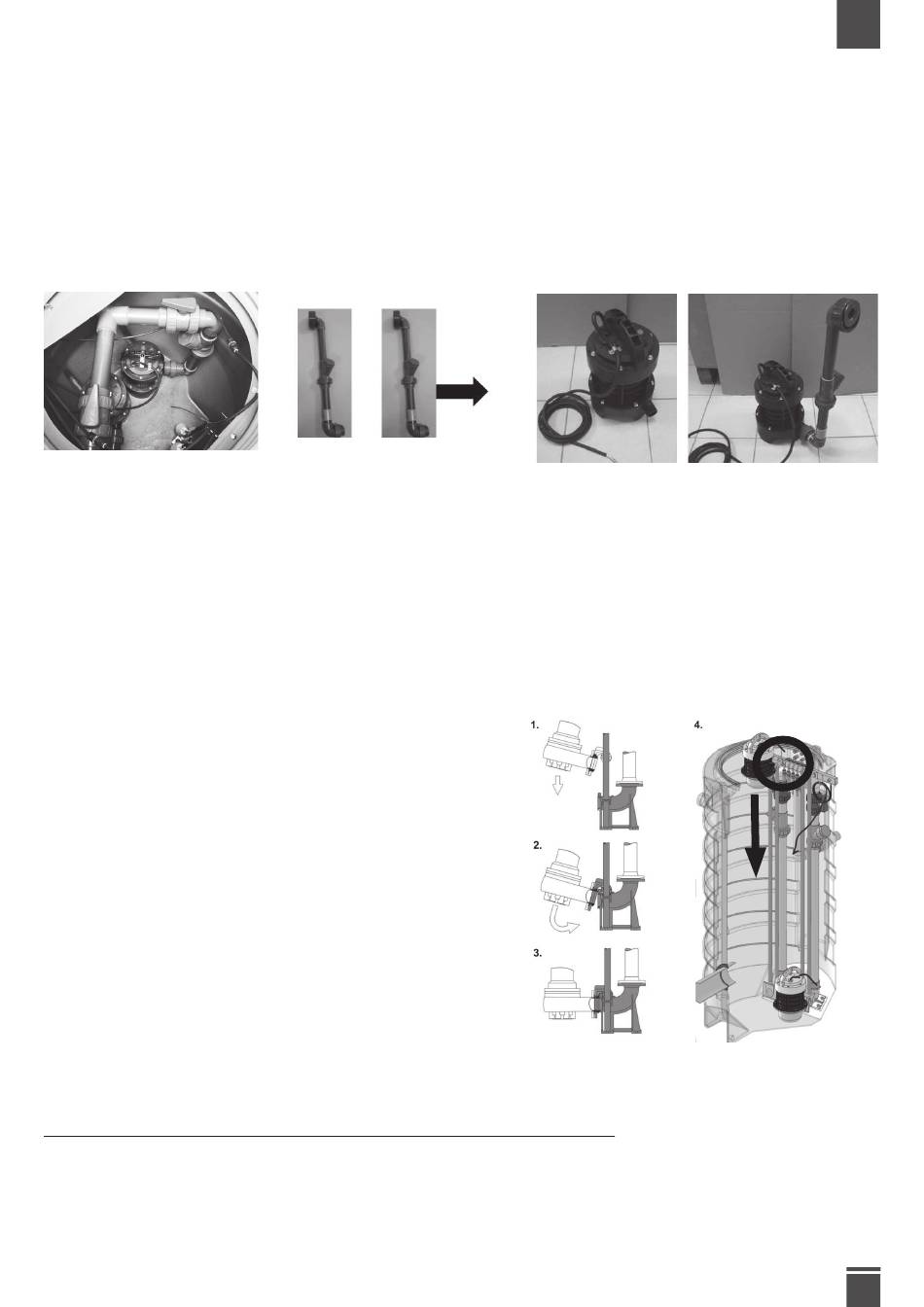

4.2 INSTALLATION DE LA POMPE DANS LA CUVE

4.2.1 SANIFOS® 110
• Connecter la canalisation à la pompe (livrée séparément).
• Une fois les raccordements effectués, descendre la pompe submersible et sa tuyauterie à l'intérieur de la cuve puis
reconnecter les canalisations.
4.2.2 SANIFOS® 280
• Connecter la canalisation à la pompe (livrée séparément).
• Selon modèle : attacher la chaîne à la pompe à l'aide de la manille et raccorder la chaîne sur le haut de la cuve à l'aide
du mousqueton prévu à cet effet (utilité lors de la maintenance de l'appareil).
• Une fois les raccordements effectués, descendre la pompe submersible et sa tuyauterie à l'intérieur de la cuve puis
reconnecter les canalisations.
4.2.3 SANIFOS® 610
• Selon modèle :
– déconnecter les canalisations hydrauliques à l'intérieur de la cuve, avant les vannes d'arrêt (1 ou 2 canalisations à
déconnecter, selon modèle ).
– les canalisations hydrauliques sont au fond de la cuve. Récupérer le (les) joint(s) placés sur le levier de la (des)
vanne(s) d'arrêt.
• Sortir les canalisations de la cuve.
• Connecter la (ou les) canalisation(s) à chaque pompe (livrée séparément).
• Pour chaque pompe, attacher une extrémité de la chaîne à la pompe avec une manille et l'autre au haut de la cuve à
l'aide du mousqueton fourni.
• Une fois les raccordements effectués, descendre la (ou les) pompe(s) submersible(s) et leur tuyauterie à l'intérieur de la
cuve puis reconnecter les canalisations. Selon modèle, placer le joint fourni (voir étape précédente) au niveau du raccord
avec la vanne d'arrêt.
4.2.4 SANIFOS® 1300
Sanipump®
GR/VX
– Attacher la chaîne à la pompe et la raccorder sur le haut de la cuve
à l'aide du crochet prévu à cet effet (utilité lors de la maintenance
de l'appareil).
– Faire glisser les pompes sur les barres de guidage jusqu'au fond
de la cuve.
• Autre pompe:
– Visser les 2 parties de la canalisation, en plaçant le joint torique
fourni.
– Connecter la (ou les) canalisation(s) à chaque pompe (livrée sé-
parément).
– Une fois les raccordements effectués, descendre la (ou les)
pompe(s) submersible(s) et leur tuyauterie à l'intérieur de la cuve
puis reconnecter les canalisations.
4.3 CÂBLAGE ÉLECTRIQUE
4.3.1 Câblage des pompes et flotteurs
Utilisation des borniers étanches (
Le raccordement avec bornier étanche permet, lors de l'entretien des pompes submersibles, de ne pas déconnecter les
câbles d'alimentation et de ne pas avoir à tirer les 10 m de câble par les presse-étoupes ou par la canalisation de ventila-
tion utilisée pour leur passage pour pouvoir sortir les pompes de la cuve.
Câblage des borniers étanches (4 conducteurs) pour les pompes  Bornier TH400 5P (utilisation de seulement 4 pôles)
Câblage des borniers étanches pour les flotteurs  Bornier TH391 2P
Sanifos® 280
Sanifos® 610
,
Sanifos® 1300
et
)
FR
9
