FR

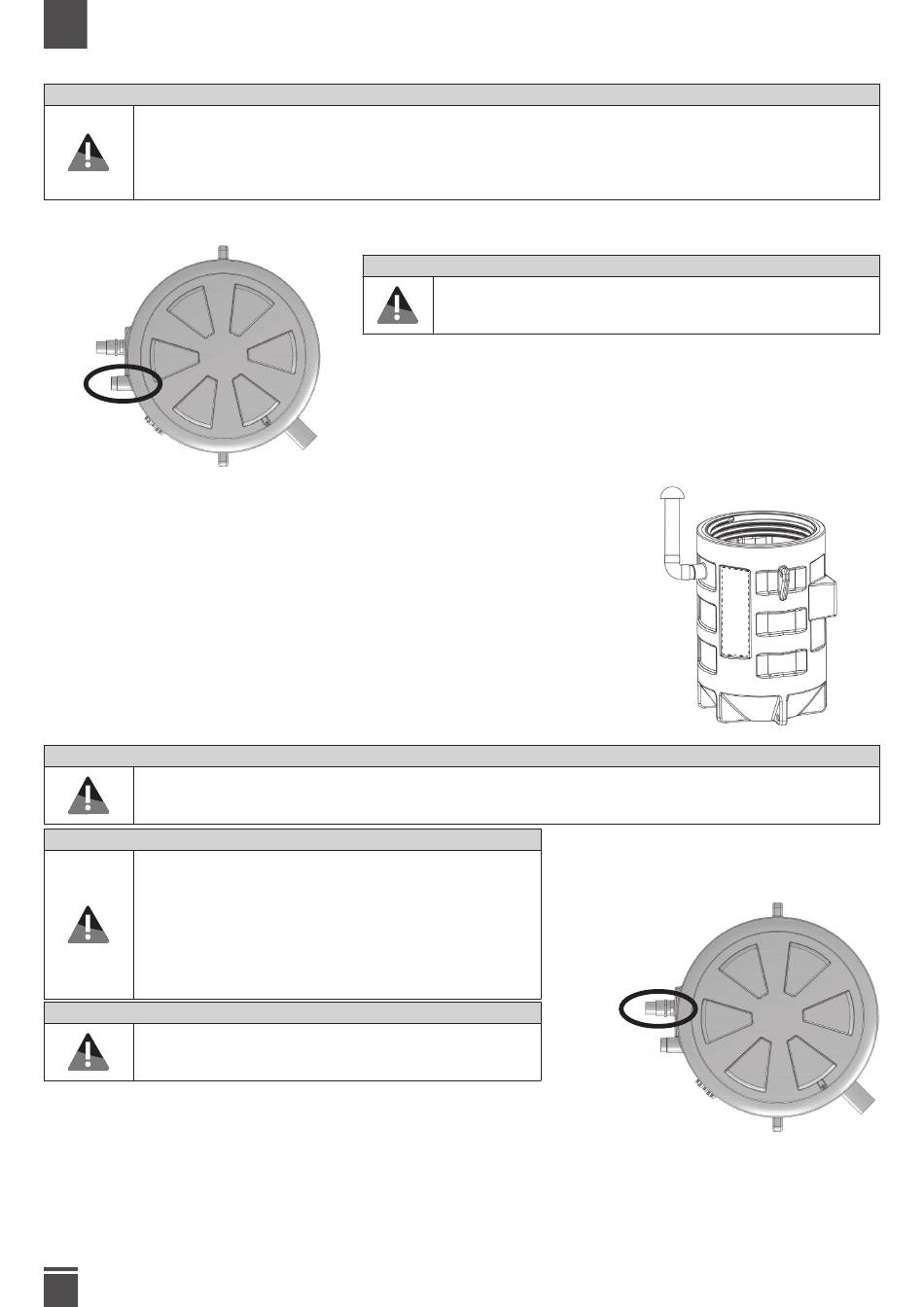

4.5 VENTILATION
AVIS
Ventilation insuffisante.
Risque de non fonctionnement de la station de relevage !
La ventilation doit rester libre.
Ne pas boucher la sortie d'évent.
Ne pas installer de clapet d'admission d'air (clapet à membrane).
Selon les préconisations de la norme EN 12050-1, les stations de relevage doivent être munies d'une ventilation. La station
de relevage doit impérativement être ventilée afin que la cuve soit toujours à pression atmosphérique.
Ø 75mm
Couper soigneusement l'extrémité de l'orifice choisi de manière à dégager complète-
ment la section de passage.
Laisser impérativement une partie du chanfrein pour faciliter le montage des raccords.
La ventilation doit sortir à une distance d'environ 50 cm du couvercle de la cuve.
4.6 ORIFICE DE REFOULEMENT
AVIS
Pour prévenir le risque de reflux des eaux du collecteur d'égout, installer la tuyauterie de refoulement en
«boucle» de façon à ce que sa base, au point culminant, soit située au-dessus du niveau de reflux.
AVIS
Installation incorrecte de la tuyauterie de refoulement.
Fuites et inondation du local d'installation !
La station de relevage ne doit pas servir de point d'ap-
pui aux tuyauteries.
Ne pas raccorder d'autres tuyauteries d'évacuation à la
tuyauterie de refoulement.
Installer des vannes d'arrêt sur les tuyauteries d'ame-
née et sur la tuyauterie de refoulement (déjà installée
sur Sanifos® 280, Sanifos® 610 et Sanifos® 1300).
AVIS
Le montage du clapet anti-retour fourni est impératif (à l'en-
trée de la canalisation de refoulement pour Sanisub Steel
et Sanisub ZPK).
12
AVIS
La ventilation doit être totalement libre et l'air doit circuler dans
les 2 sens (pas d'installation de clapet à membrane).
La conduite de ventilation ne doit pas être raccordée à la conduite de ven-
tilation côté amenée d'un séparateur de graisse.
Raccorder la conduite de ventilation Ø ext. 75, et Ø ext. 100 pour le
Sanifos® 1300
, à la verticale de l'orifice de ventilation à l'aide du manchon
flexible.
Sur Sanifos® 110, 280 et 610, 1 orifice de ventilation est disponible.
Sur Sanifos® 1300, 4 orifices de ventilation sont disponibles.
Orifice de ventilation
DN 40 (Ø ext. 50)
pour version dilacération
DN 50 (Ø ext. 63)
pour version vortex
