DA
6.18
Montering af holder
Holderen monteres ved hjælp af det mon-
teringsmateriale, der er del af
leveringsomfanget.
BEMÆRK
Holderen skal have kontakt over hele fla-
den i området omkring monteringsborin-
gerne. Herved deformeres og beskadiges
holderen. Holderen må kun monteres på
en plan flade. Ved montering på hulprofiler
skal holderen udlignes tilsvarende.
○ 2 x forsænket skrue M 6 x 20
EN ISO 10642
○ 2 x underlagsskive
DIN 125 A6,4
○ 2 x møtrik M 6 A2
• Bor monteringsboringerne iht. hulskabe-
lon og forholdende på monteringsfladen.
Tilspændingsmoment = 4 +0,5 Nm�
30

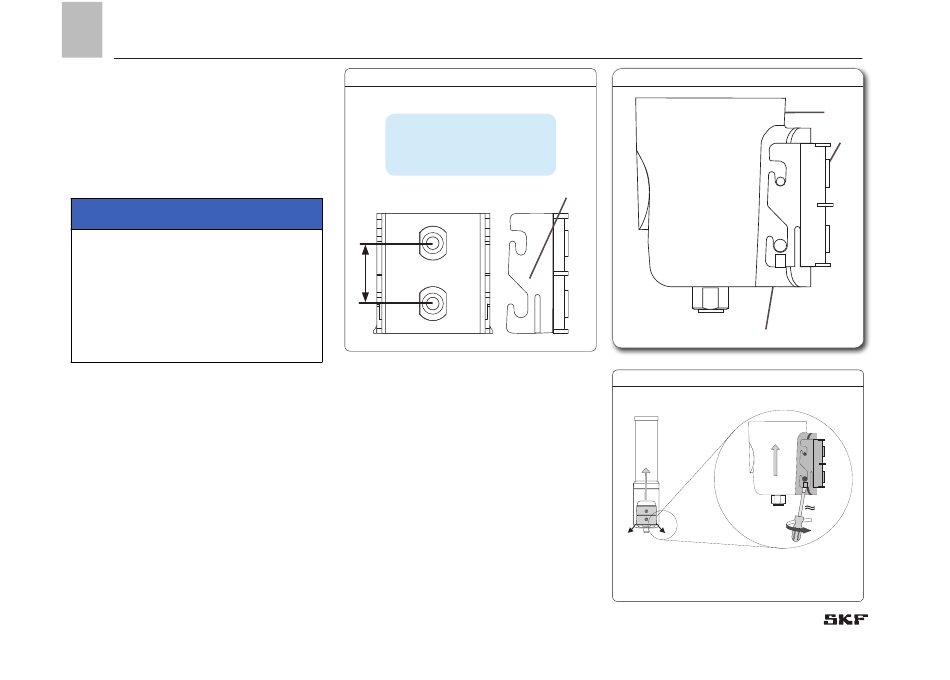

Monteringsboringerne fig. 20
D = Hulafstand
35 mm
D
6.19
Placering / fjernelse af drivenheden
Placering
• Skub drivenheden (1) oppefra ind i
holderen (3), og tryk den nedad til
den går sikkert i indgreb (snaplås med
holdefunktion).
Fjernelse
• Bøj laskerne (3.1) på holderen (3) forsig-
tigt udad med skruetrækkeren.
• Tryk drivenheden (1) opad ud af
holderen.
Drivenheden placeret i holderen fig. 21
3
Fjernelse af drivenheden fig. 22
6. Montering
1
3
3�1
15°
