6. Montaža

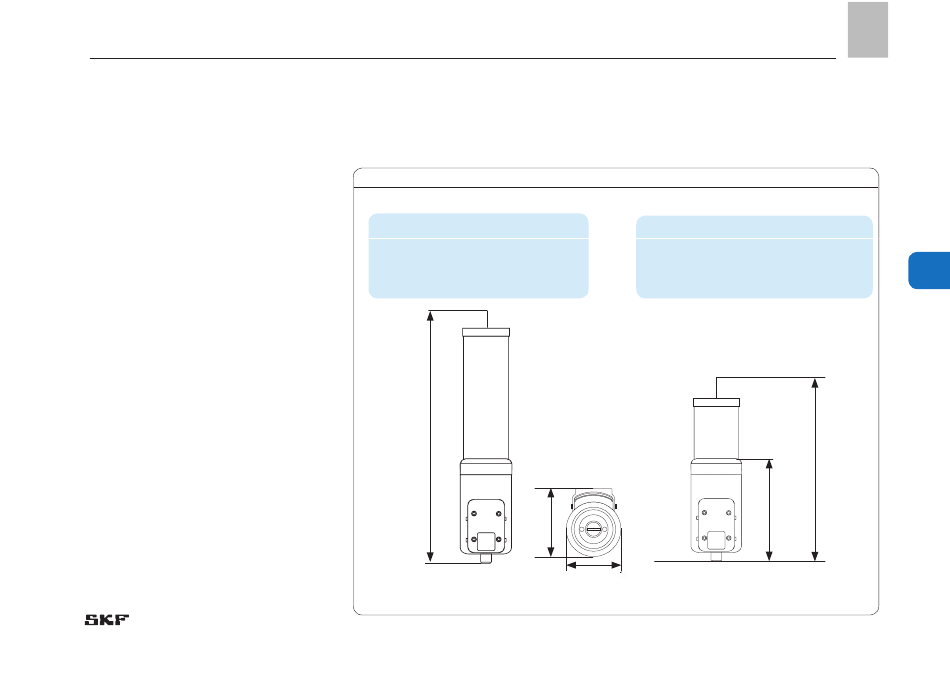

6.3 Minimalne ugradbene veličine
Kako biste osigurali dovoljno prostora za ra-
dove održavanja ili dovoljno slobodnog pro-
stora za demontažu proizvoda, morate se
pridržavati minimalnih ugradbenih veli ina.
Minimalne ugradbene veličine za 380 ml
A = širina
90 mm
B = visina
400 mm
C = dubina
110 mm
B
C
G1/4
Minimalne ugradbene veličine sl. 3
Minimalne ugradbene veličine za 120 ml
A = širina
B = visina
300 mm
C = dubina
110 mm
A
D = 172 mm visina pogonske jedinice
HR
90 mm
6
B
D
23
