6. Montáž
6�3 Minimální rozměry pro instalaci
Aby byl zajištěn dostatek místa pro práce
údržby (např. výměna zásobníku) nebo volný
prostor pro případnou demontáž produktu,
musí být dodrženy minimální rozměry pro
instalaci.
Minimální rozměry pro instalaci – 380 ml
A = šířka
90 mm
B = výška
400 mm
C = hloubka
110 mm
B
C
G1/4

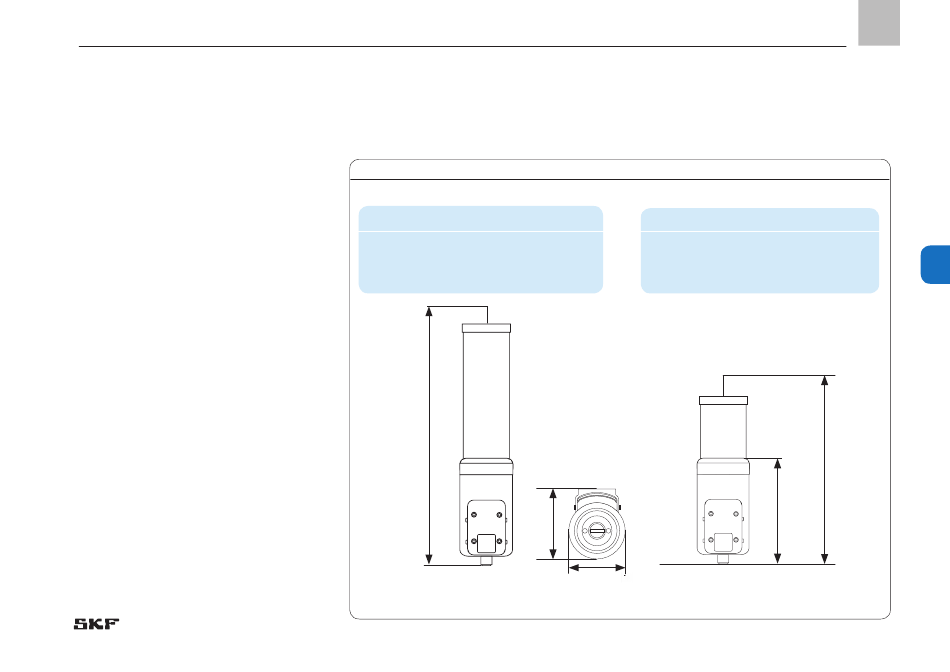

Minimální rozměry pro instalaci – obr� 3
Minimální rozměry pro instalaci – 120 ml
A = šířka
B = výška
300 mm
C = hloubka
110 mm
A
D = 172 mm výška pohonné jednotky
CS
90 mm
6
B
D
23
