ZH

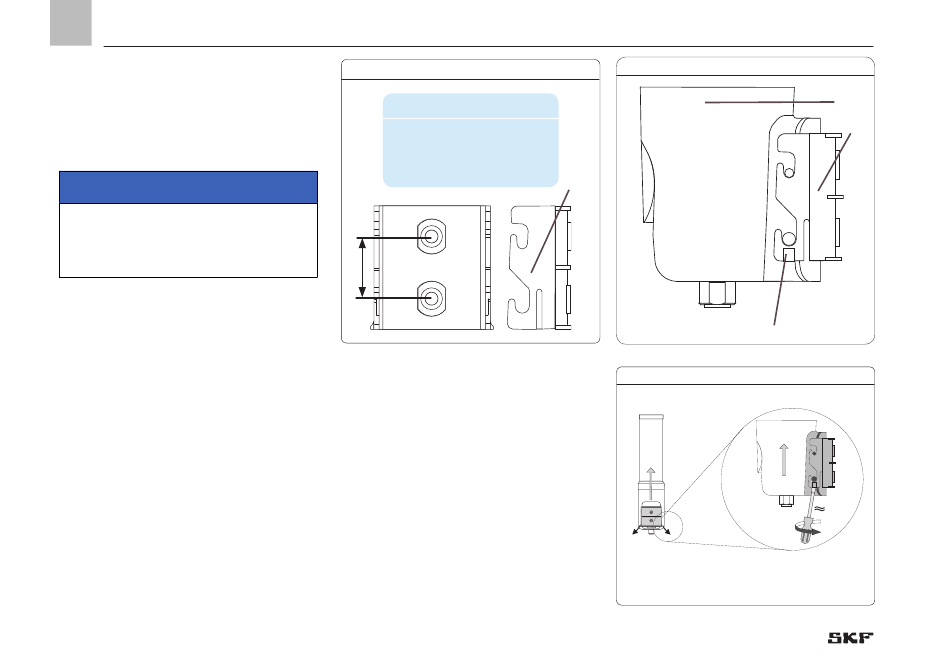

6.18 安装支架
使用同时提供的不锈钢制成的固定材料安
装支架。
注意
在装配孔区域不允许凹着放置支架。这
样支架会发生变形并受到损伤。只能在
平坦的平面上安装支架。在空心型材上
安装时，要在支架下面放上相应的衬垫。
o 2 x 沉头螺栓 M 6 x 20
DIN ISO 10642
o 2 x 垫片
DIN 125 A6.4
o 2 x 螺母 M 6 A2
● 根据孔图和安装情况在安装面上设置
安装孔。
拧紧力矩 4 +0.5 Nm
30
安装孔，图 20
安装孔
D = 孔距：
35 mm
D
6.19 插入/去除驱动单元
插入
● 将驱动单元（1）从上部推入支架（3）
中，并向下压，直到它牢固地卡入（带
卡紧功能的弹簧锁）。
去除
● 使用螺丝刀小心地将支架（3）的夹板
（3.1）向外弯。
● 将驱动单元（1）从支架中向上压出。
支架中的驱动单元，图 21
3
去除驱动单元，图 22
6.装配
1
3
3.1
15°
