6. Kokoonpano
6.3 Kokoonpanon vähimmäismitat
Jotta huoltotoimenpiteille (esim. patruunan
vaihtaminen) ja mahdollisille purkutöille
jäisi riittävästi tilaa, pidä kiinni kokoonpanon
vähimmäismitoista.
380 ml vähimm.asennusmitat
A = leveys
90 mm
B = korkeus
400 mm
C = syvyys
110 mm
B
C
A
G1/4

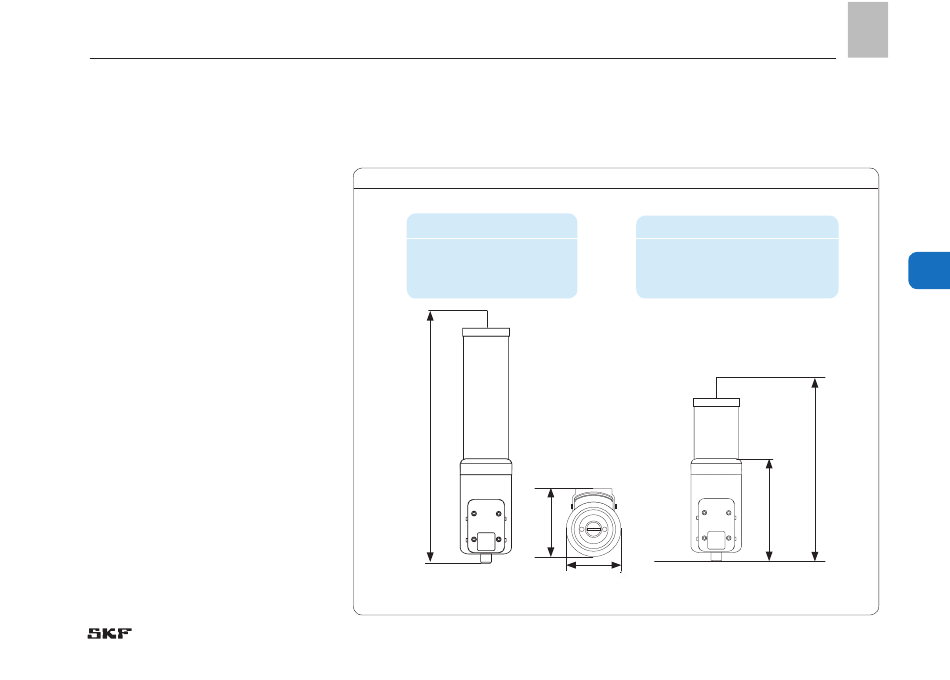

Kokoonpanon vähimm.mitat Kuva 3
120 ml kokoonpanon vähimm.mitat
A = leveys
90 mm
B = korkeus
300 mm
C = syvyys
110 mm
D
D = 172 mm työyksikön korkeus
FI
6
B
23
