PL
6.4 Przyłącze elektryczne 12/24 VDC
OSTRZEŻENIE
Porażenie elektryczne
Przyłącze elektryczne może być
wykonywane jedynie przez wy-
kwalifikowany i wskazany przez
właściciela personel. Koniecznie
zastosuj się do treści lokalnych
przepisów dotyczących przyłącza-
nia oraz uregulowań prawnych (np.
DIN, VDE).
Przyłącze elektryczne należy wykonać tak,
aby na produkt nie przenoszone były żadne
siły rozciągające (przyłącze swobodne).
Szczegółowe parametry elektryczne i dane
techniczne podane zostały w rozdziale 4.
24

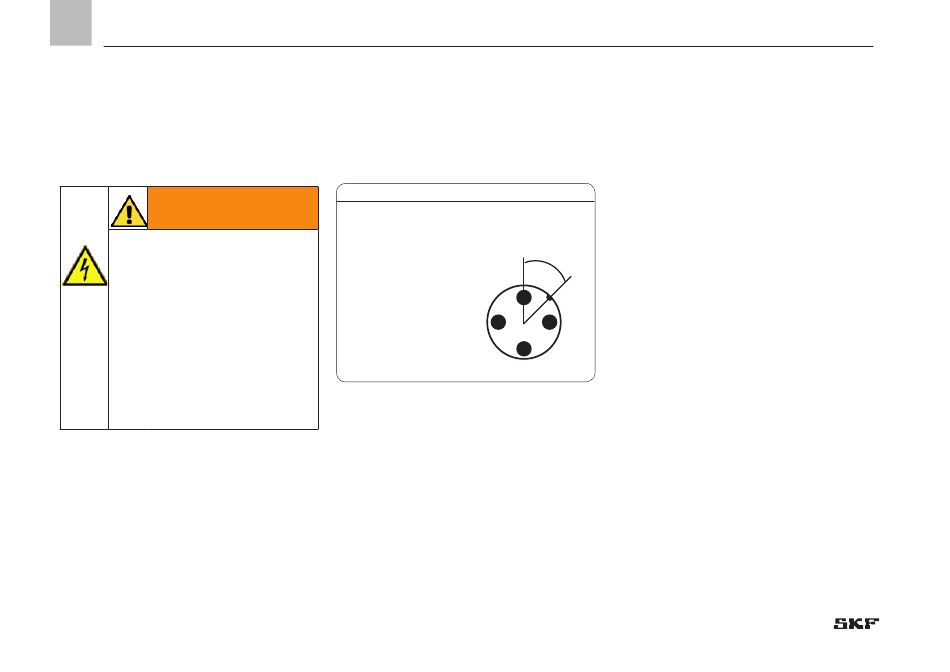

6.5 Rozmieszczenie styków, wtyczka M-12
Wtyczka M-12, kodowanie A, ilustracja 4
PIN
Opis
1
=
plus
3
=
minus
3
4
Odpowiednie wtyki opisane zostały w roz-
dziale 11.
6.6 Przyłącze przewodu smarowania
Przyłącze przewodu smarowania należy
wykonać tak, aby na produkt nie przenoszo-
ne były żadne siły rozciągające (przyłącze
swobodne).
45 °
2
1
6. Montaż
