6.18
Montaż uchwytu
Do montażu uchwytu zastosuj dołączone do
wyposażenia TLMR materiały montażowe
ze stali nierdzewnej.
UWAGA
W punktach mocowania uchwyt musi
przylegać do powierzchni montażowych.
Spowoduje to odkształcenie i uszkodzenie
uchwytu. Zamontuj wkład na równej po-
wierzchni. W przypadku montażu do profili
przestrzennych, konieczne jest wykonanie
odpowiedniej konstrukcji do mocowania
uchwytu.
○ 2 x Śruba z łbem wpuszczanym M 6 x 20
DIN ISO 10642
○ 2 x Podkładka
DIN 125 A6,4
○ 2 x Nakrętka M 6 A2
• Wykonaj otwory montażowe zgodnie z
szablonem i parametrami powierzchni
montażowej.
Moment dokręcania 4 +0,5 Nm
30

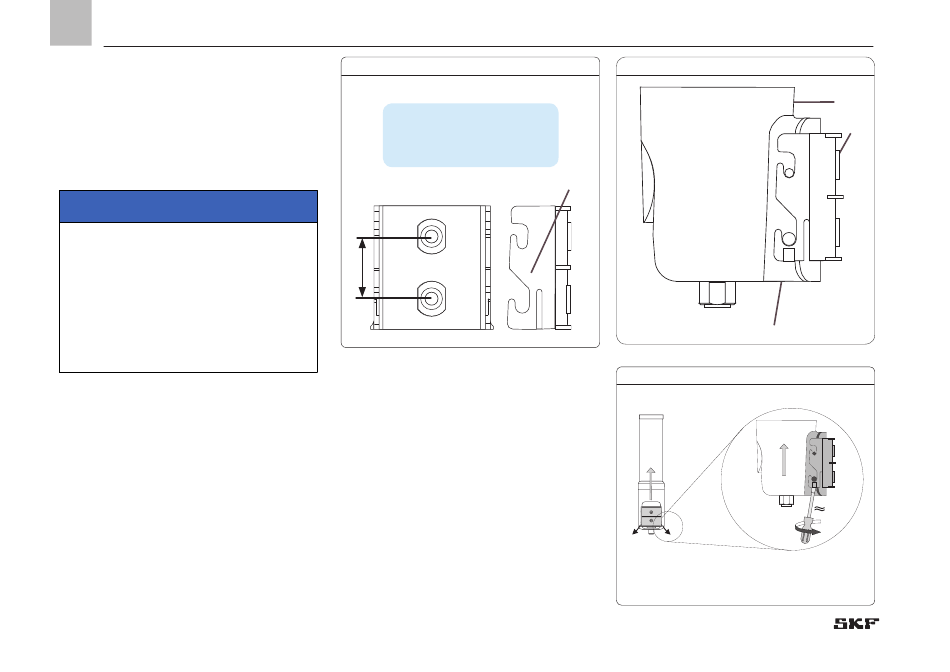

Otwory montażowe, ilustr. 20
Odległość otworów:
35 mm
D
6.19
Montaż / demontaż jednostki
napędu
Montaż
• Wsuń jednostkę napędu (1) z góry w
mocowanie (3) i wciśnij ku dołowi aż
do zablokowania w zatrzasku (złącze
kształtowe z zatrzaskiem).
Demontaż
• Ostrożnie odegnij ramiona (3.1) uchwytu
(3) na zewnątrz.
• Wyciśnij jednostkę napędu (1) z uchwytu
w kierunku ku górze.
Jednostka napędu w uchwycie, ilustr. 21
3
Demontaż jednostki napędu, ilustr. 22
6. Montaż
1
3
3.1
15°
