6. Szerelés
6.3 Minimális beszerelési méretek
A karbantartási munkálatok ( pl. patron-
csere) vagy a termék kiszerelésének esetére
mindenképp tartsa be a megadott minimális
beszerelési méreteket!
380 ml min. helyigény
A = Szélesség
90 mm
B = Magasság
400 mm
C = Mélység
110 mm
B
C
G1/4

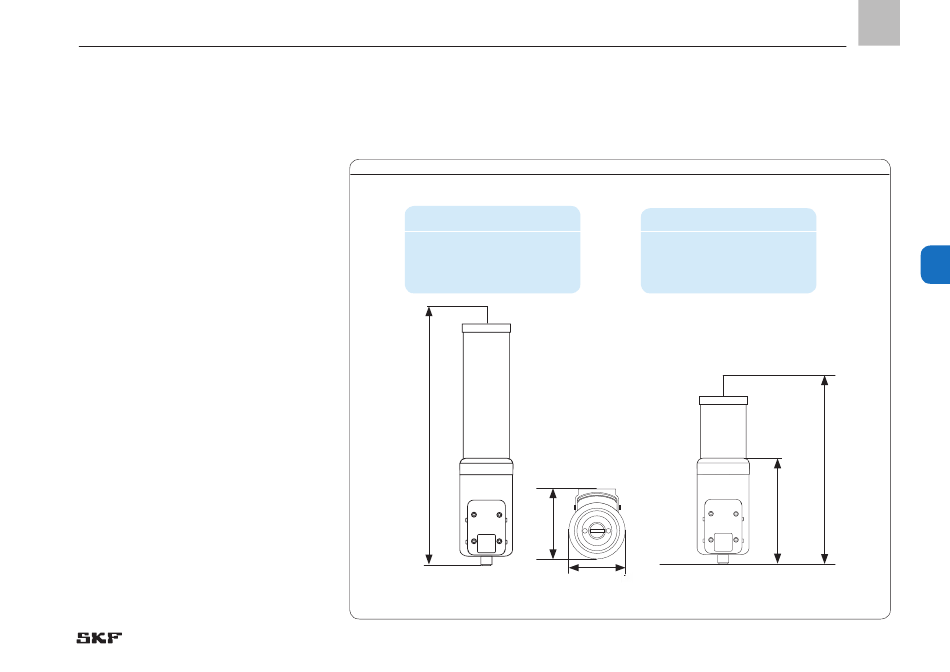

Min helyigény 3. ábra
120 ml min. helyigény
A = Szélesség
90 mm
B = Magasság
300 mm
C = Mélység
110 mm
A
D = 172 mm a meghajtó egység magassága
HU
6
B
D
23
