6. Monteerimine
6.3 Minimaalsed paigaldusmõõtmed
Et oleks piisavalt ruumi hooldustööde te-
gemiseks (nt tuubi vahetamine) või toote
võimaliku lahtimonteerimise jaoks, tuleb
järgida minimaalseid paigaldusmõõtmeid.

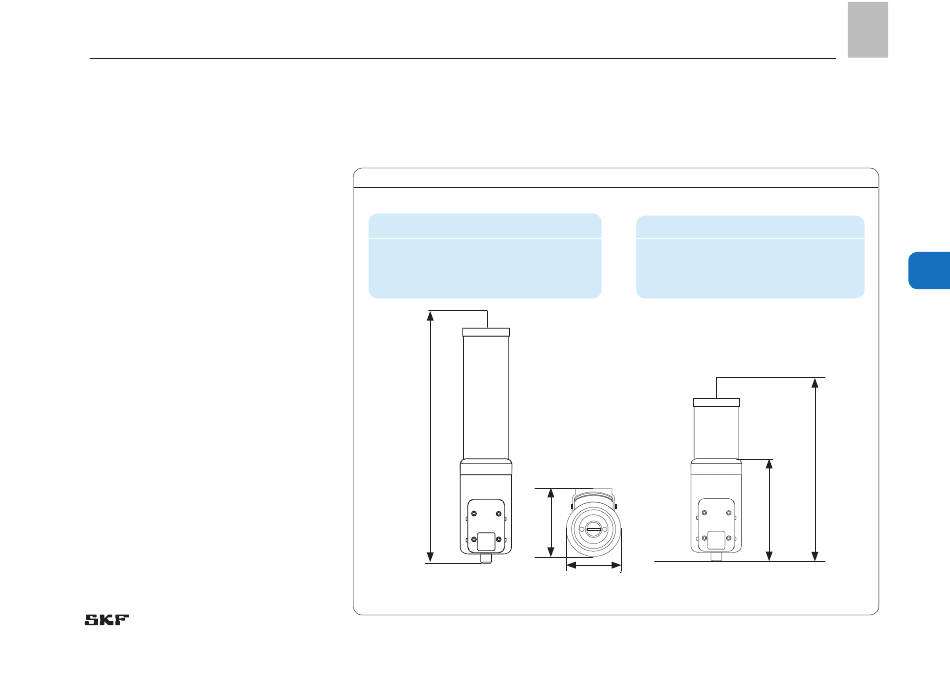

380 ml minimaalsed paigaldusmõõtmed
A = laius
90 mm
B = kõrgus
400 mm
C = sügavus
110 mm
B
C
G1/4
Minimaalsed paigaldusmõõtmed, joonis 3
120 ml minimaalsed paigaldusmõõtmed
A = laius
B = kõrgus
300 mm
C = sügavus
110 mm
A
D = 172 mm Ajamiüksuse kõrgus
ET
90 mm
6
B
D
23
